Технические характеристики системы
| Компоненты системы | Назначение | Примечания |
| Система вентиляции картера | ||
| Клапан принудительной вентиляции картера (PCV) | Уменьшение выброса углеводородов. (НС) | С переменным расходом |
| Система сбора паров топлива | ||
| Бачок сбора паров | Уменьшение выброса углеводородов (НС) | Электромагнитный клапан |
| Электромагнитный клапан продувки (EVAP) | ||
| Система выпуска отработавших газов | Обратная связь обеспечивается датчиком нагретого кислорода | |
| Система впрыска (управление составом горючей смеси) | Уменьшение выпуска углеводородов (НС), окиси углерода (СО), окислов азота (NOx) | |
| Трехкомпонентный каталитический нейтрализатор | Монолитного типа | |
Момент затяжки, Нм
Клапан принудительной вентиляции картера (PCV) — 8-12
Определение неисправностей
| Признак | Вероятная причина | Устранение |
| Двигатель не запускается или запускается с трудом | Вакуумный шланг отсоединен или поврежден | Отремонтируйте или замените |
| Неисправность клапана продувки EVAP | ||
| Неустойчивая работа двигателя на холостом ходу или двигатель глохнет | Вакуумный шланг отсоединен или поврежден | Отремонтируйте или замените |
| Неисправность клапана вентиляции PCV | Замените | |
| Неисправность системы продувки | Проверьте систему. Если найдены дефекты, проверьте компоненты системы | |
| Повышенный расход масла | Засорена магистраль принудительной вентиляции картера | Проверьте магистраль вентиляции картера и ее компоненты |

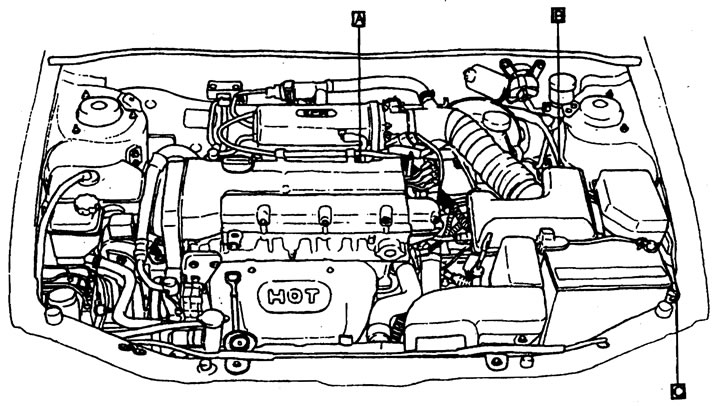

Расположение компонентов системы

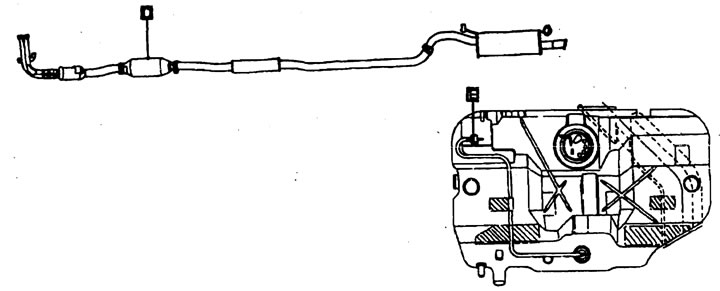

Топливный бак в сборе - вид сверху

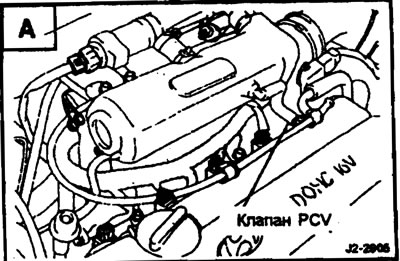

- А - Клапан вентиляции PCV

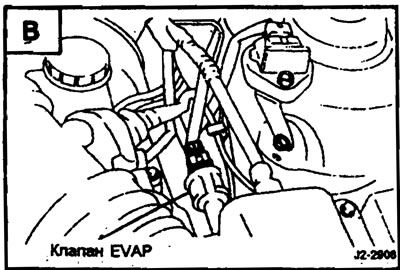

- В - Электромагнитный клапан продувки EVAP

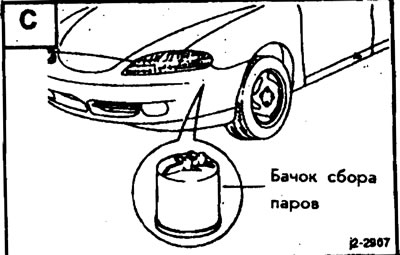

- С - Бачок сбора паров
- D - Каталитический нейтрализатор

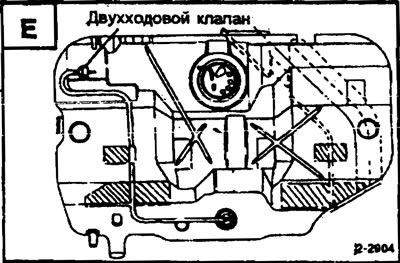

- Е - Двухходовой клапан
- А - Клапан вентиляции PCV
- В - Электромагнитный клапан продувки EVAP
- С - Бачок сбора паров
- D - Каталитический нейтрализатор
- Е - Двухходовой клапан
