Замена ламп наружного освещения (Hyundai Elantra J1)

Фары

Выключите соответствующий выключатель.

Откройте капот моторного отделения.

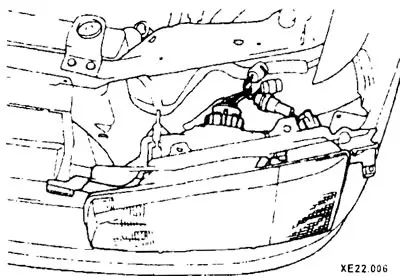

Сняв удерживающую планку аккумулятора рядом с правой фарой, выньте наверх расширительный бачок системы охлаждения и бачок стеклоомыватепя (при необходимости). Нельзя класть бачки на двигатель или аккумулятор.

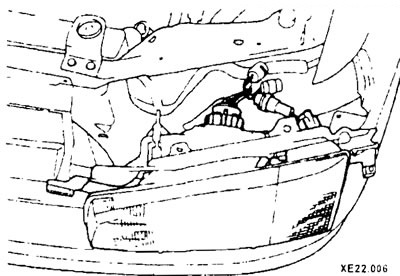

Отсоедините и удалите резиновый колпачок.

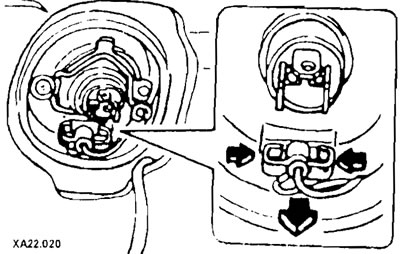

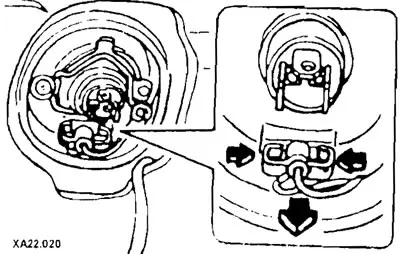

Высвободите из защелки удерживающую пружину лампы и откиньте ее.



Выньте перегоревшую лампу.



Вставьте выступы новой лампы в соответствующие отверстия в корпусе. Лампу берите за патрон, а не за стекло.

Вставьте и защелкните пружинный зажим лампы.

На заднюю часть лампы фары наденьте резиновый колпачок и вставьте в патрон разъем.

Установите на место бачки охлаждающей жидкости и стеклоомыватепя. Закрепите аккумулятор.

Проверьте регулировку фар.

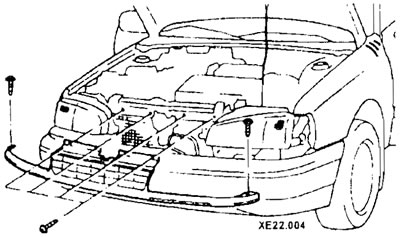

Для замены фары снимите переднюю облицовку.

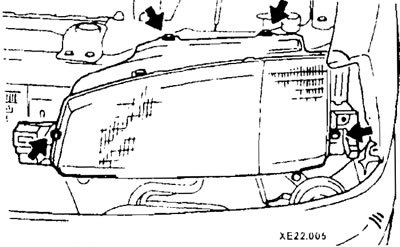

Отверните винты крепления и снимите фару.

Передние указатели поворотов

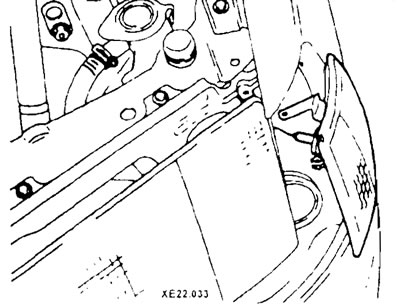

Для доступа к обратной стороне указателя поворотов немного сдвиньте аккумулятор к середине автомобиля.



Отсоедините пружину с задней стороны фонаря в двигательном отсеке, фонарь указателя потяните вперед.



Сняв патрон с задней стороны фонаря указателя, замените лампу накаливания.

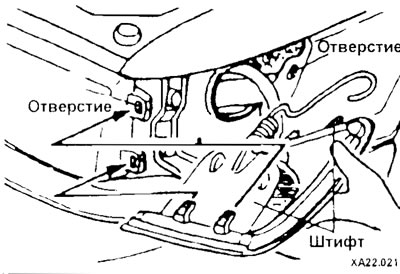

Выступы фонаря со вставленным патроном вставьте в соответствующие крепления. Подсоедините с обратной стороны пружину.

Переднее стояночное освещение

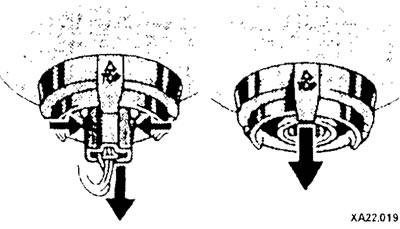

С задней стороны фары вытащите патрон, сжимая боковые хомуты. Легко вдавите лампу в патрон, поверните на 90° (¼ оборота) влево и выньте.

Вставьте новую лампу, слегка нажмите на нее и поверните в правую сторону. Вставьте патрон.

Противотуманные фонари, фонари заднего хода

Выкрутив винты крепления, удалите защитное стекло.

Выньте из патронов все лампы.

Вставьте и слегка придавите новые лампы.

Поменяв поврежденную резиновую прокладку, закрепите защитное стекло.

Боковые указатели поворотов

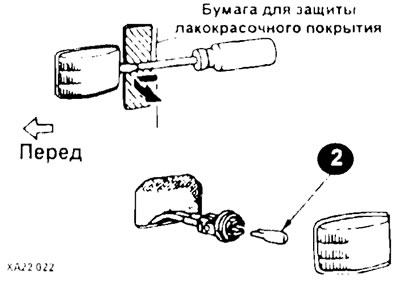

Подцепите отверткой и снимите стекло. Поворотом влево выньте патрон, а затем лампу. Вставьте новую лампу (2) и защелкните патрон и стекло.

Задние фонари

Уберите обшивку в багажнике.

Отсоедините разъем с держателя ламп.

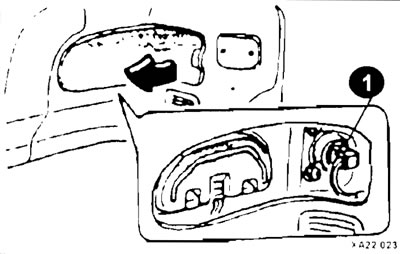

Снимите разъем (1), повернув патрон влево, выньте его. Перегоревшую пампу слегка вдавите в патрон, поверните на 90° (¼ оборота) и удалите.

После установки новой лампы защелкните стекло.

Полная версия расположена на сайте www.hyundaibook.ru

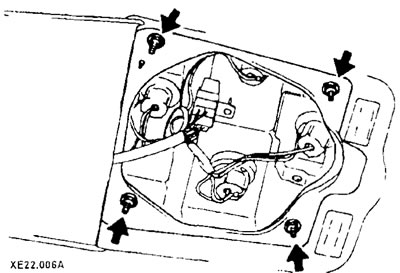

Для замены заднего фонаря необходимо отвернуть гайки.

Освещение номерного знака

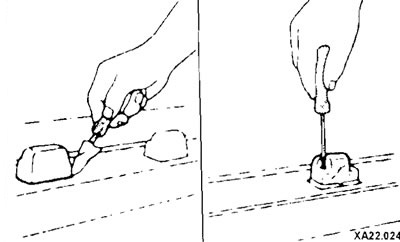

Перегоревшую лампу слегка вдавите в патрон, поверните на 90° (¼ оборота) влево и удалите. Вставив новую лампу, прижмите и поверните в правую сторону.
