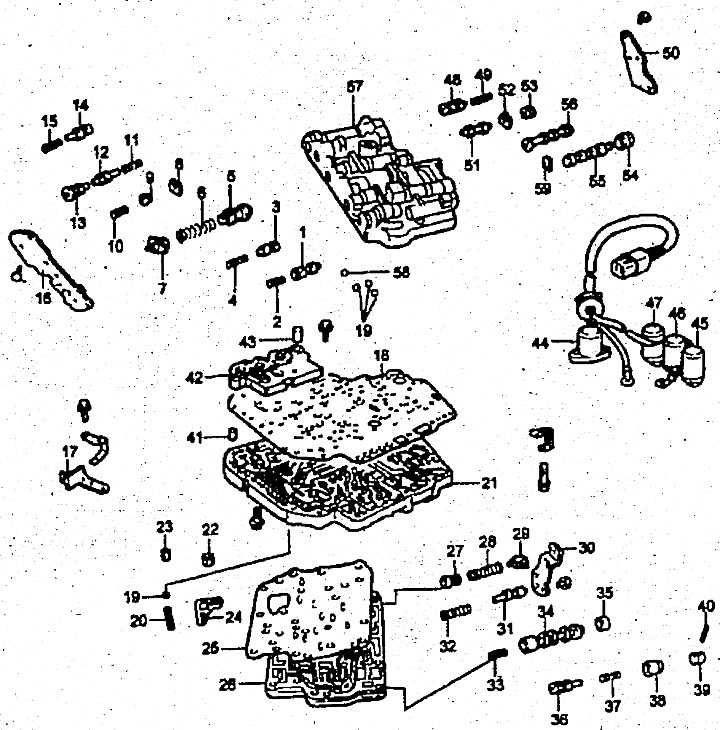

- 1. Клапан контроля давления
- 2. Пружина клапана контроля давления
- 3. Клапан управления гидротрансформатором
- 4. Пружина клапана управления гидротрансформатором
- 5. Регулировочный клапан
- 6. Пружина регулировочного клапана
- 7. Регулировочный винт
- 8. Пластина стопора
- 9. Пластина клапана управления переключением
- 10 Пружина клапана управления переключением
- 11. Пружина выпускного клапана задней муфты
- 12. Выпускной клапан В задней муфты
- 13. Выпускной клапан А задней муфт
- 14. Клапан переключения 2-3 и 3-4 передач
- 15. Пружина клапана переключения 2-3, 3-4 передач
- 16. Концевая передняя крышка
- 17. Стопор клапана
- 18. Верхняя разделительная пластина
- 19. Стальной шарик
- 20. Пружина редукционного клапана
- 21. Промежуточная пластина
- 22. Гайка
- 23. Насадок
- 24. Масляный фильтр
- 25. Нижняя разделительная пластина
- 26. Нижний корпус клапанов
- 27. Редукционный клапан
- 28. Пружина редукционного клапана
- 29. Регулировочный винт
- 30. Концевая крышка
- 31. Клапан управления/ накопления N-D
- 32. Пружина клапана управления/ накопления N-D
- 33. Пружина клапана управления демпфирующей муфтой
- 34. Клапан управления демпфирующей муфтой
- 35. Втулка клапана управления демпфирующей муфтой
- 36. Клапан концевой муфты
- 37. Пружина клапана концевой муфты
- 38. Поршень клапана концевой муфты
- 39. Стопор
- 40. Штифт
- 41. Установочная втулка
- 42. Блок
- 43. Трубка
- 44. Соленоидный клапан контроля давления
- 45. Солоноцдный клапан В управления переключением
- 46. Соленоидный клапан А управления переключением
- 47. Соленоидный клапан управления демпфирующей муфтой
- 48. Клапан переключения 1-2
- 49. Пружина клапана переключения 1-2
- 50. Задняя концевая крышка
- 51. Крышка клапана управления переключением
- 52. Стопорная пластина
- 53. Поршень В клапана управления переключением
- 54. Втулка клапана управления переключением N-D
- 55. Клапан управления переключением N-D
- 56. Клапан ручного управления
- 57. Верхний корпус клапанов
- 58. Тефлоновый шарик
- 59. Пластина клапана управления переключением N-D
