Разборка и сборка главного цилиндра сцепления (Hyundai Accent MC)

Разборка

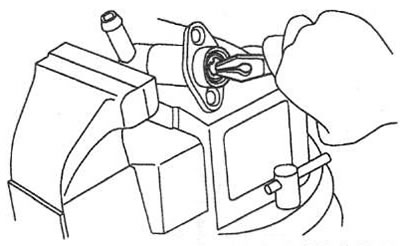

1. Снимите стопорное кольцо поршня с помощью щипцов.



2. Извлеките толкатель и поршень.

3. Извлеките седло поршня с пружиной.

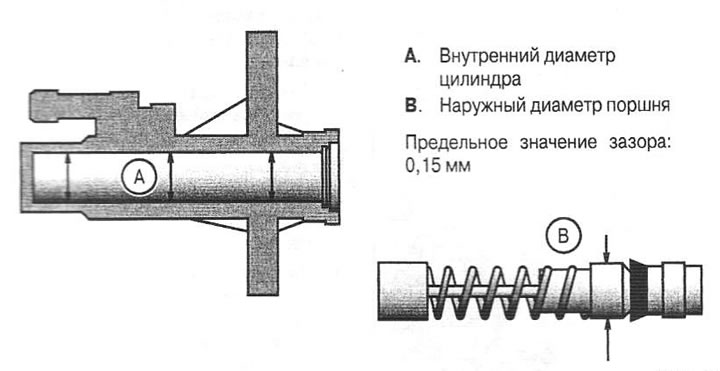

Проверка

4. Проверьте отсутствие задиров и царапин на внутренней поверхности цилиндра.

5. Проверьте чистоту штуцера трубопровода.

6. Измерьте внутренний диаметр цилиндра и наружный диаметр поршня. Рассчитайте зазор между корпусом цилиндра и поршнем. Предельное значение зазора: 0,15 мм.

Примечание. Измерения следует проводить на трех уровнях (сверху, посередине и внизу) в двух взаимно перпендикулярных направлениях.

7. Если зазор больше предельного значения, замените рабочий цилиндр и/или поршень.

Сборка

8. Нанесите тормозную жидкость на внутреннюю поверхность цилиндра (А) и наружную поверхность поршня (В).

9. Установите поршень, стопорное кольцо и толкатель.
