Снятие
1. Отсоедините провод от отрицательной клеммы АКБ.
2. Снимите перчаточный ящик.

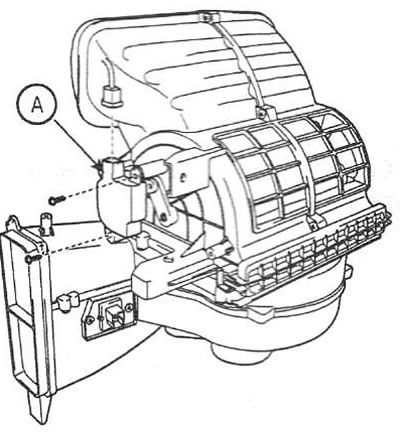

3. Отсоедините разъем привода (А). Открутите винты и снимите привод.
Установка
4. Установка выполняется в порядке, обратном снятию.
Проверка
5. Выключите зажигание.
6. Отсоедините разъем привода.

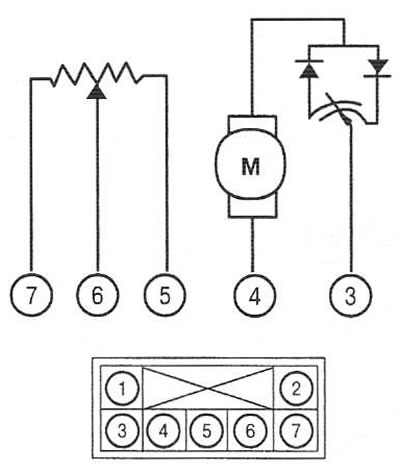

7. Подайте напряжение 12 В на контакт 3 и заземлите контакт 4 разъема. Проследите, чтобы был включен режим рециркуляции воздуха. Измените полярность соединения и убедитесь, что включен режим подачи свежего воздуха.
1. -; 2. -; 3. Режим подачи свежего воздуха; 4. Режим рециркуляции воздуха; 5. «Масса»; 6. Сигнал; 7. +5 В
8. Измерьте напряжение между контактами 3 и 4 разъем привода.
Примечание: если величина напряжения меньше 0,1 В или больше 4,9 В, сервопривод неисправен и подлежит замене.
| Режим | Напряжение, В |
| Рециркуляция | 0,3 ± 0,15 |
| Свежий воздух | 4,7 ± 0,15 |
