Проверка пропорционального клапана (регулятора тормозных усилий)

0

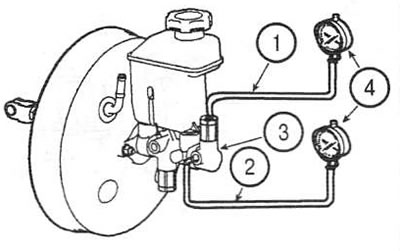

1. Отсоедините тормозные трубки передних (1) и задних (2) тормозов от главного цилиндра (3). Подсоедините два манометра (4) к отверстиям отсоединенных трубок.

Примечание: после подсоединения манометров удалите воздух из тормозной системы.



2. Нажмите педаль тормоза, чтобы создать давление А в контуре передних тормозов. Считайте величину давления в контуре задних тормозов А'.

3. Снова нажмите педаль тормоза, чтобы создать давление В в контуре передних тормозов. Считайте величину давления в контуре задних тормозов В'.



4. Снимите манометры, подсоедините тормозные трубки и удалите воздух из системы.

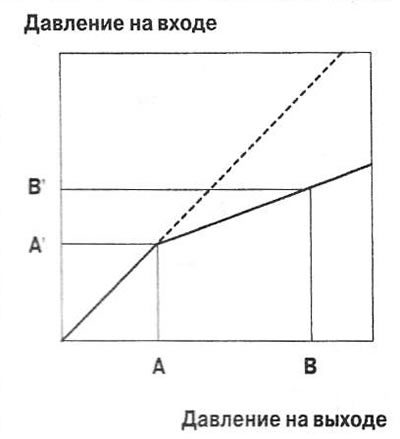

Распределение давления в контурах тормозов



Давление, МПа
Передние тормозаЗадние тормоза
А = 3,43А'= 3,43
В = 6,86В'= 4,36+0,34
