Педаль сцепления (Hyundai Sonata EF)

Оглавление: Проверка и регулировка педали…⇓ Снятие ⇓ Проверка ⇓ Установка ⇓

Педаль сцепления.

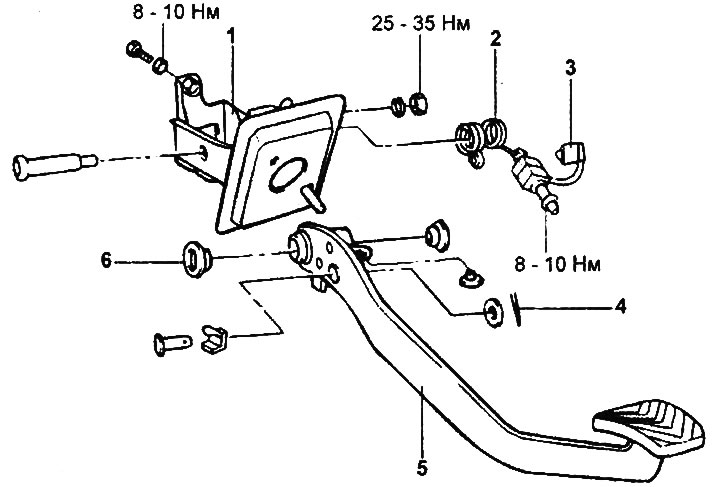

1 - кронштейн педали, 2 - возвратная пружина педали, 3 - выключатель на педали сцепления, 4 - шплинт, 5 - педаль сцепления, 6 - втулка.

Проверка и регулировка педали сцепления

[Текст предоставлен веб-ресурсом www.hyundaibook.ru]

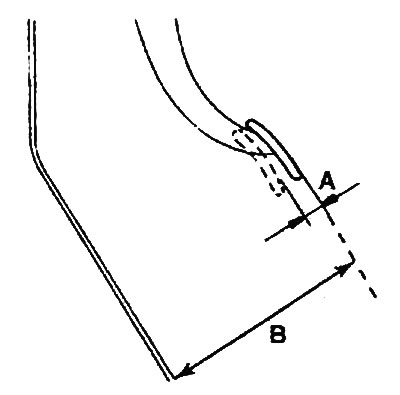

1. Измерьте высоту "В" расположения педали сцепления над полом (от верха накладки педали до наклонной панели для ног водителя) и свободный ход штока.

Высота расположения педали "В": 180,5±0,3 мм
Свободный ход штока "А": 1-3 мм

2. Если свободный ход штока не соответствует техническим данным, то отрегулируйте его следующим образом:

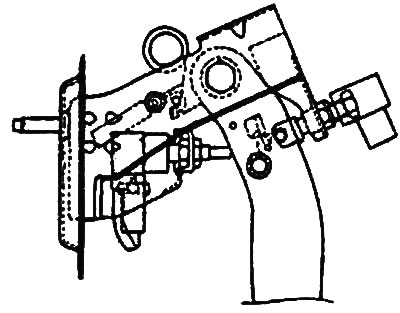

а) Ослабьте контргайку и отрегулируйте высоту поворотом регулировочного болта. Затем зафиксируйте болт, затянув контргайку.

Примечание: после регулировки за-верните датчик-выключатель педали сцепления до касания с ограничителем хода педали и затем затяните контргайку.

Момент затяжки: 8-10 Нм
б) Поворачивайте шток до установки требуемого зазора штока, затем зафиксируйте шток с помощью контргайки.

Внимание: будьте осторожны, не утапливайте шток в главный цилиндр привода выключения сцепления при проведении регулировки.

3. После завершения регулировок убедитесь в соответствии свободного хода "С" педали сцепления, измеренного по верху накладки педали, номинальному значению.

Номинальное значение "С": 6-13 мм

4. Если свободный ход при выключен-ном сцеплении выходят за пределы диапазона номинальных значений, то это возможно вызвано попаданием воздуха в гидропривод сцепления или неисправностью в главном цилиндре привода выключения сцепления, или неисправностью в самом сцеплении. Прокачайте привод выключения сцепления, при необходимости разберите и проверьте главный цилиндр привода выключения сцепления или само сцепление.

Снятие

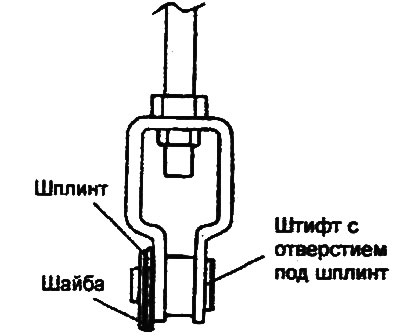

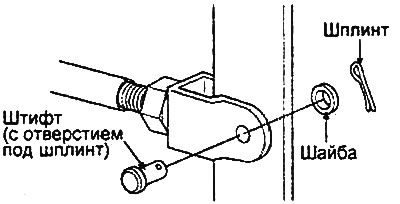

1. Извлеките шплинт, снимите штифт и шайбу, отсоедините вилку штока главного цилиндра от педали сцепления.

2. Отсоедините возвратную пружину.

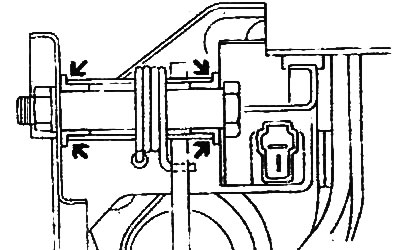

3. Отверните гайку, извлеките ось педали сцепления и снимите педаль сцепления в сборе.

4. Снимите возвратную пружину педали сцепления и извлеките втулки.

Проверка

1. Проверьте втулки и ось педали сцепления на отсутствие износа.

2. Проверьте педаль сцепления на отсутствие деформации (изгиб и скручивание).

3. Проверьте возвратную пружину на отсутствие повреждений и деформации.

4. Проверьте накладку педали сцепления на отсутствие повреждений и износа.

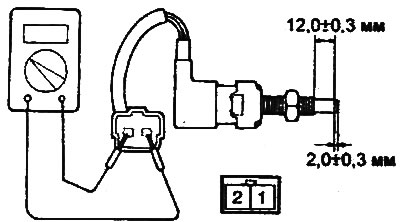

5. Проверьте выключатель на педали сцепления.
