Снимите полку аккумуляторной батареи, отвернув пять болтов ее крепления.
Болты крепления кронштейна полки аккумуляторной батареи
Снимите кронштейн полки аккумуляторной батареи.
Болт крепления нижней части корпуса воздушного фильтра
Снимите корпус воздушного фильтра. Сначала снимите верхнюю часть фильтра, затем нижнюю часть
. Один из трех болтов находится в нижней части верхней крышки кожуха.
Болты крепления кронштейна воздушного фильтра
Снимите кронштейн воздушного фильтра.
Снимите выключатель света заднего хода.
Отверните болты крепления рабочего цилиндра привода сцепления.

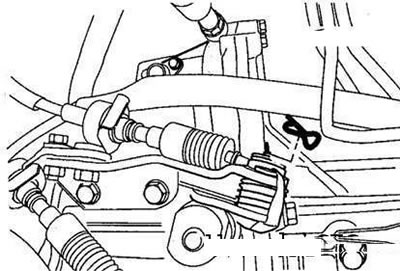

Стопорный шплинт наконечника троса переключения передач
Снимите стопорный шплинт наконечника троса переключения передач.
Стопорный шплинт наконечника троса выбора передач
Снимите стопорный шплинт наконечника троса выбора передач.

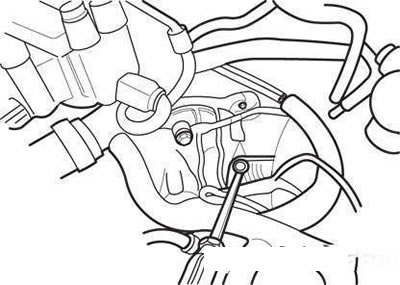

Винт крепления стартера

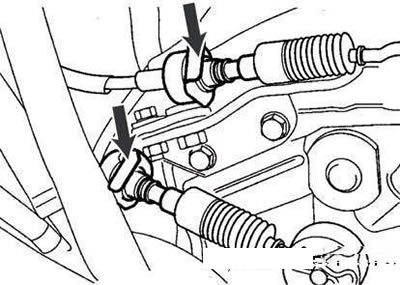

Стопорные шайбы оболочек тросов переключения передач и выбора передач
Снимите стопорные шайбы оболочек тросов переключения передач и выбора передач.
Отсоедините гибкий вал привода спидометра.
Снимите переднее колесо.
Снимите стартер.

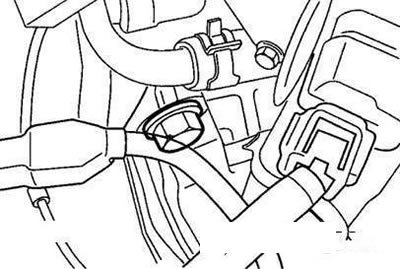

Болт крепления коробки передач к двигателю
Отверните верхний болт крепления коробки передач к двигателю.
Поднимите автомобиль и снимите суппорт тормозного механизма.
Отсоедините рулевую тягу от стойки подвески.
Слейте масло из картера коробки передач, отвернув пробку сливного отверстия.
Снимите датчик скорости вращения колеса и отверните болт крепления поворотного кулака.
Первоначальный текст доступен на сайте [HyundaiBook.ru]
Предупреждение! При установке приспособления следите за тем, чтобы не повредить крюком держателя верхнюю крышку кожуха.

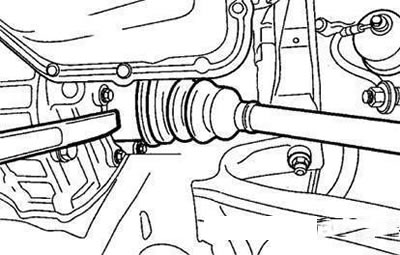

Отделение вала привода колеса от коробки передач
Снимите вал привода колеса и отверните гайку ступицы колеса.
Установите траверсу (номер по каталогу запасных частей и приспособлений 09200-38001) для вывешивания двигателя при снятии и установке коробки передач с опорами.
Отверните болты крепления опор подвески коробки передач:
Болты крепления опор подвески коробки передач к кузову
- а) к кузову (левая сторона);

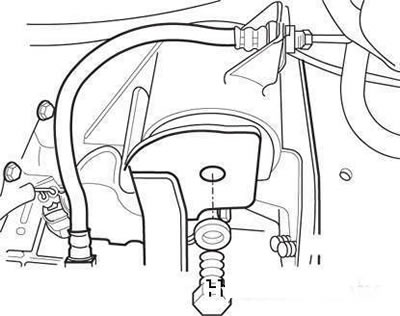

Болт крепления упругой опоры коробки передач
- б) болт упругой опоры.

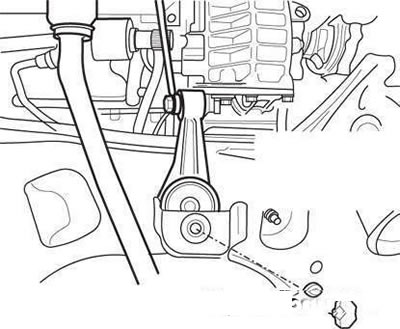

Болт крепления заднего кронштейна подвески коробки передач
Снимите задний кронштейн подвески коробки передач, подняв автомобиль.
Снимите крышку картера сцепления.
Установите трансмиссионную стойку под коробку передач.
Примечание. Без необходимости не выпрессовывайте сальники, так как при этом возможны их повреждения.
Отверните нижние болты крепления коробки передач к двигателю.
Снимите коробку передач.
Установка коробки передач проводится в порядке, обратном снятию.
Убедитесь в отсутствии подтекания масла из коробки передач.
