Тросовый привод переключения передач

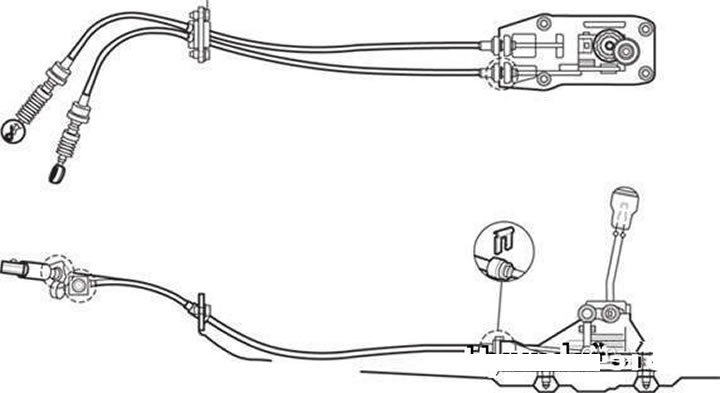

Тросовый привод переключения передач показан на рисунке.
Снятие

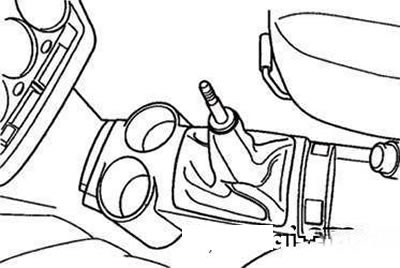

Рычаг переключения передач со снятой рукояткой
Оригинальная версия хранится на сайте: HyundaiBook
Снимите рукоятку рычага переключения передач.

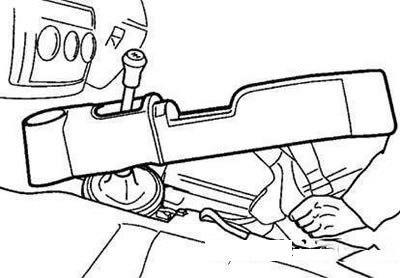

Снятие центральной консоли
Снимите центральную консоль.

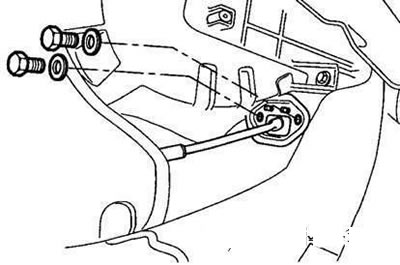

Болты крепления тросов переключения и выбора передач к нижней части приборной панели
Отверните болты крепления тросов к нижней части панели приборов.
Выньте стопорный шплинт наконечника троса переключения передач (см. подраздел «Снятие и установка коробки передач»).
Выньте стопорный шплинт наконечника троса выбора передач (см. подраздел «Снятие и установка коробки передач»).
Снимите стопоры оболочки тросов переключения и выбора передач (см. подраздел «Снятие и установка коробки передач»).
Снимите корпус рычага переключения передач в сборе.
Проверка технического состояния
Проверьте следующее:
- правильность действия троса выбора передач и отсутствие его повреждений;
- правильность действия троса переключения передач и отсутствие его повреждений;
- защитные чехлы наконечников тросов на отсутствие повреждений;
- втулки на отсутствие износа, истирания, заедания, снижения подвижности и иных повреждений;
- пружины на отсутствие ослабления или повреждений.
Установка
Установка тросов привода переключения передач проводится в порядке, обратном снятию.
