Снятие

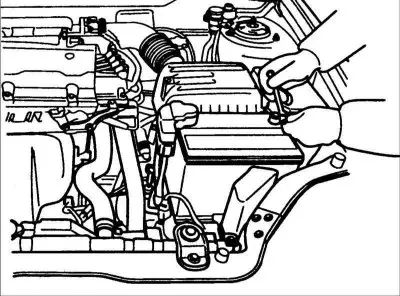

1. Отсоедините, в первую очередь, провод от отрицательной клеммы аккумуляторной батареи, затем – от положительной.

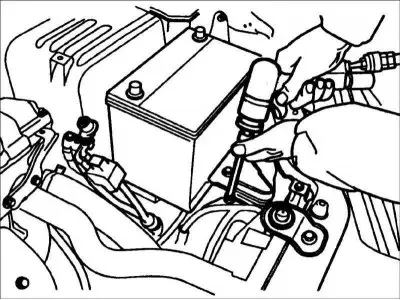

2. Снимите аккумуляторную батарею и опору батареи.

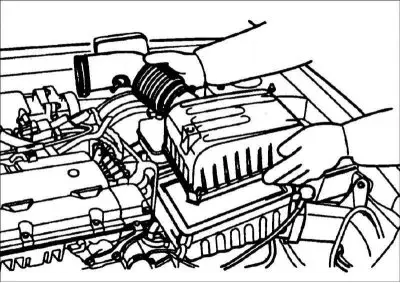

3. Снимите воздушный фильтр.
- a. Снимите крышку воздушного фильтра.

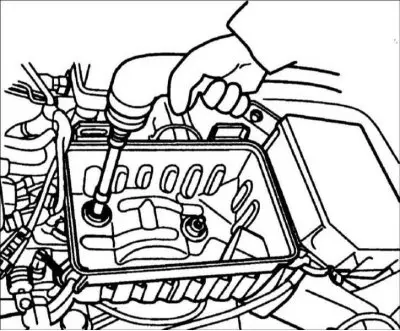

- b. Снимите корпус воздушного фильтра.

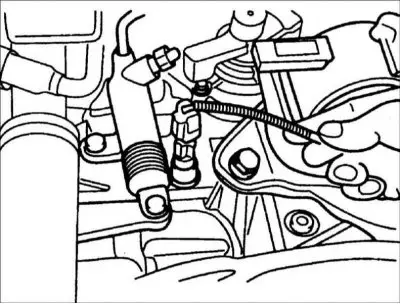

4. Отсоедините разъем выключателя света заднего хода.

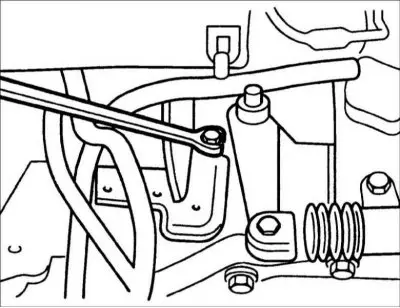

5. Снимите кронштейн и отсоедините разъемы от датчика угла поворота коленчатого вала (CKP), датчика кислорода и датчика давления масла.
6. Снимите трос привода спидометра.

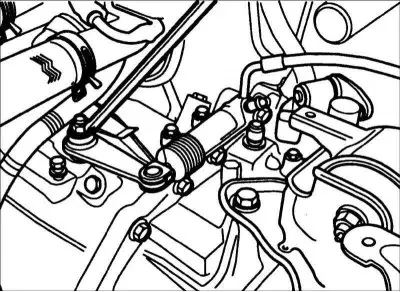

7. Выверните болт крепления рабочего цилиндра сцепления.
8. Снимите шплинт крепления троса переключения передач.

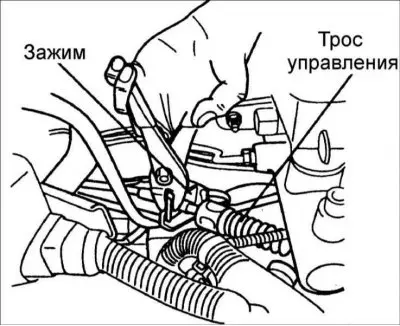

9. Снимите шплинт крепления троса выбора передач.
10. Снимите зажим крепления троса переключения передач.

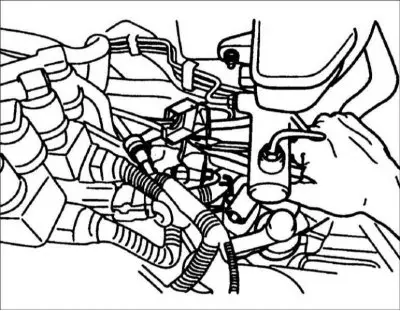

11. Снимите зажим крепления троса выбора передач.

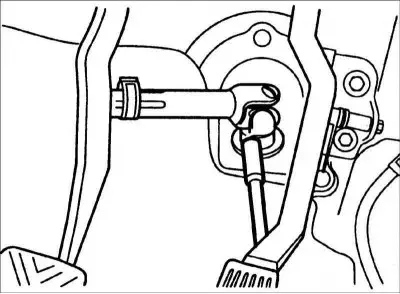

12. Отсоедините карданный шарнир от вала рулевой колонки.

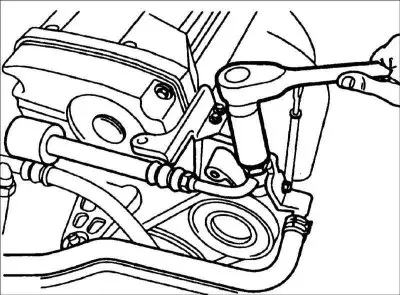

13. Отсоедините шланг масляного насоса усилителя рулевого управления.
Внимание! Будьте осторожны, так как при отсоединении шланга будет вытекать жидкость.

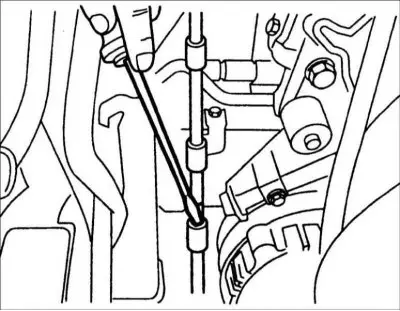

14. Снимите зажим и отсоедините возвратный шланг насоса усилителя рулевого управления.

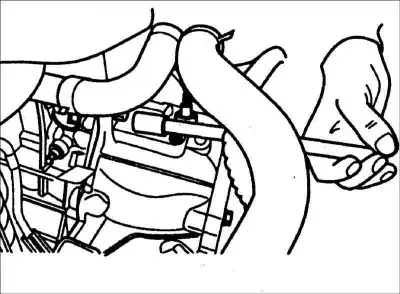

15. Выверните верхние болты крепления коробки передач.
16. Выверните болты и снимите стартер.

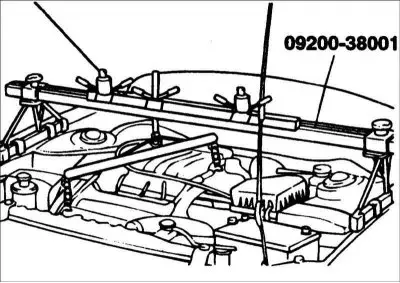

17. Специальным приспособлением 09200–38001 поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.

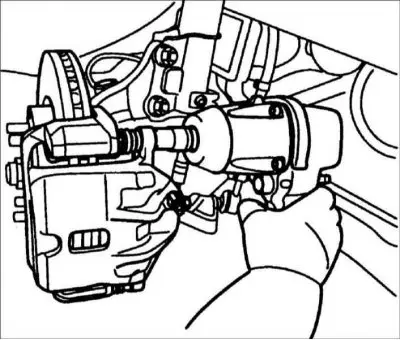

18. Снимите передние колеса и суппорты передних тормозов.

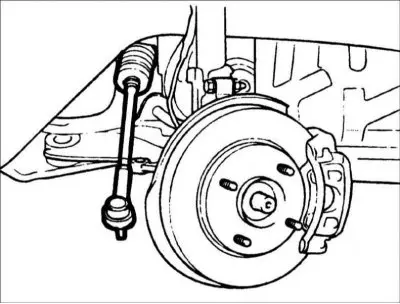

19. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.

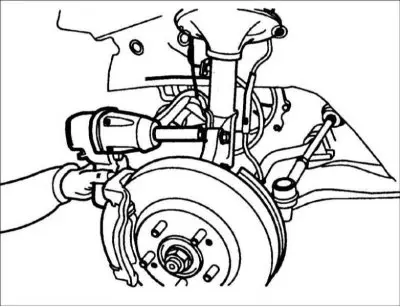

20. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.

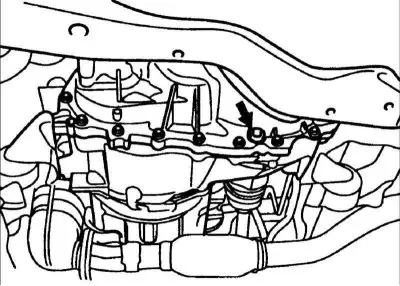

21. Выверните сливную пробку и слейте масло из коробки передач.

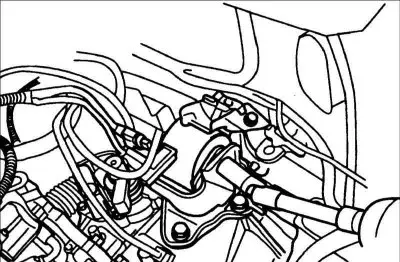

22. Снимите кронштейн коробки передач.
- a. Выверните болт крепления опоры.

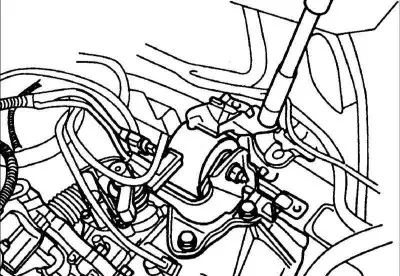

- b. Выверните (верхний) болт со стороны кузова.

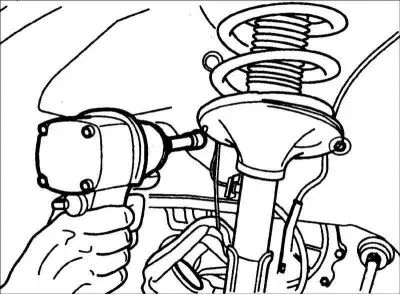

- c. Выверните (боковой) болт со стороны кузова.

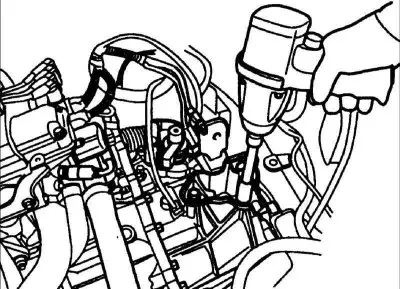

- d. Выверните боковой монтажный болт крепления коробки передач.

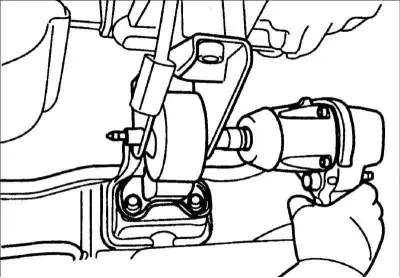

23. Снимите передний роликовый стопор.
- a. Выверните болт крепления опоры.

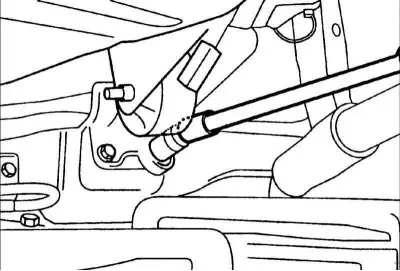

- b. Выверните (боковой) болт крепления стопора.

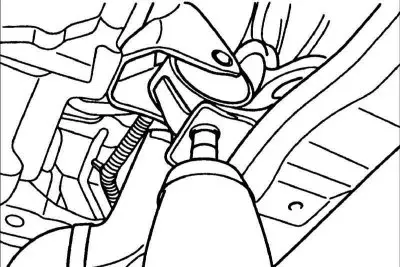

- c. Выверните (нижний) болт крепления стопора.

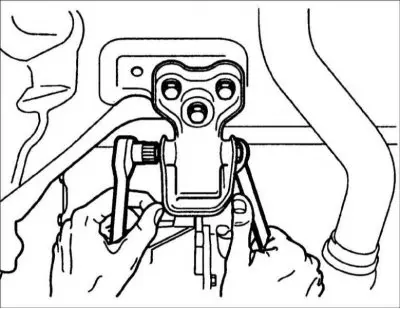

24. Снимите задний роликовый стопор.
- a. Выверните болт крепления опоры.

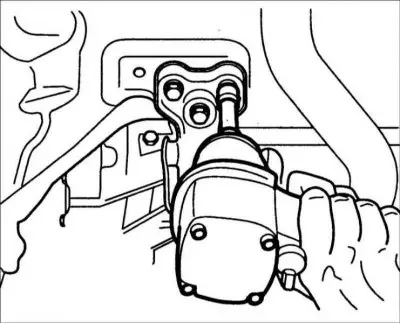

- b. Выверните болт крепления стопора.
25. Снимите приводной вал.

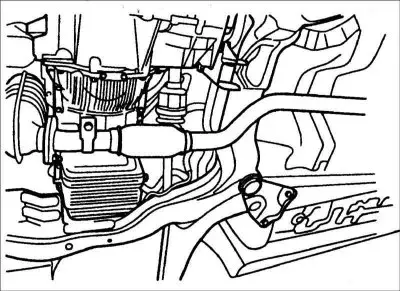

26. Снимите глушитель.

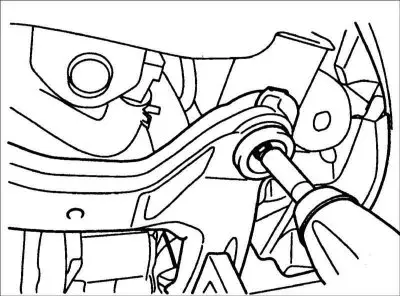

27. Выверните болты крепления нижней рамы.

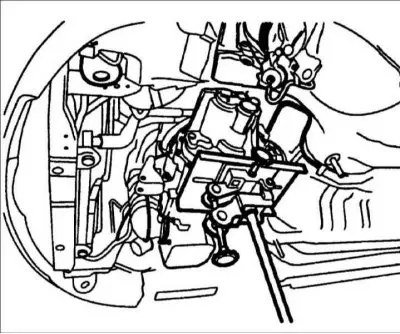

28. Поддержите коробку передач домкратом.

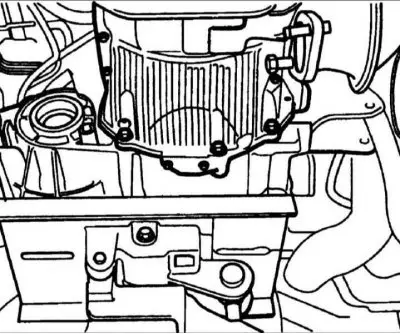

29. Выверните нижние болты крепления коробки передач.
30. Снимите коробку передач.
Внимание! При снятии коробки передач убедитесь, что домкрат поддерживает коробку передач на большой площади.
Информация взята с тематического сайта (HyundaiBook)
Установка
Установка проводится в последовательности, обратной снятию.
