Панель приборов — снятие и установка (Hyundai Elantra XD)

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

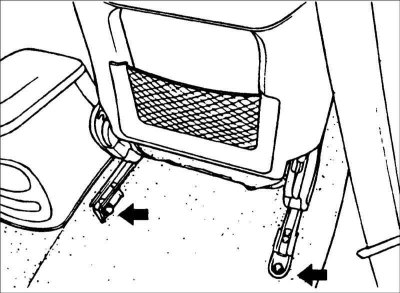

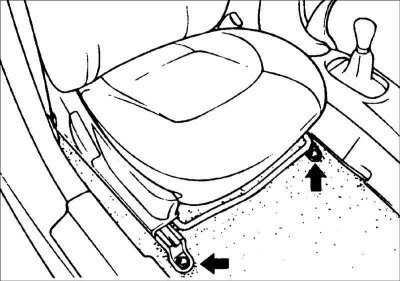

2. Отсоедините разъемы от передних сидений, затем снимите передние сидения.

Предупреждение! При снятии передних сидений не повредите обивку салона автомобиля.

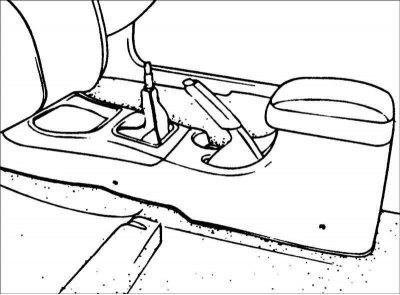

3. После снятия ручки с рычага переключения передач, лезвием плоской отвертки снимите верхнюю крышку консоли.

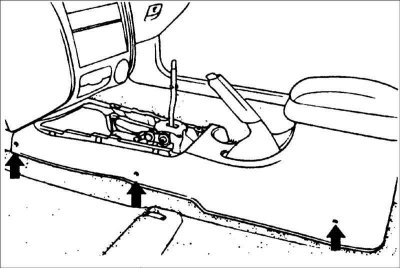

4. Выверните винты и снимите консоль пола.



5. Снимите боковые крышки с консоли пола.

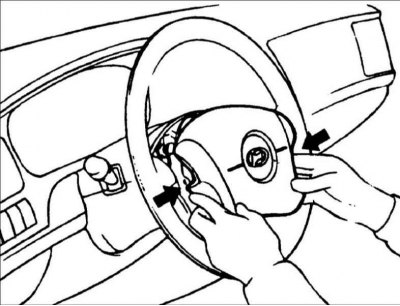

6. Снимите подушку безопасности водителя.

Предупреждение! Для снятия подушки безопасности смотрите соответствующее описание.

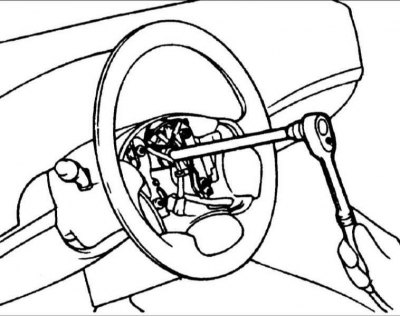

7. Снимите рулевое колесо.





8. Выверните винты крепления нижнего кожуха рулевой колонки и снимите его.

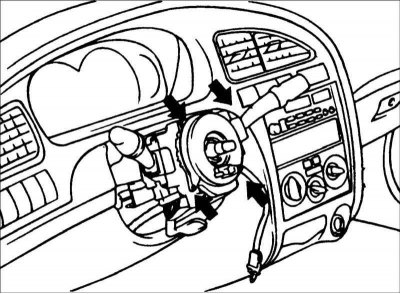

9. Снимите спиральную пружину подушки безопасности водителя.



Эта публикация основана на информации портала (HyundaiBook)

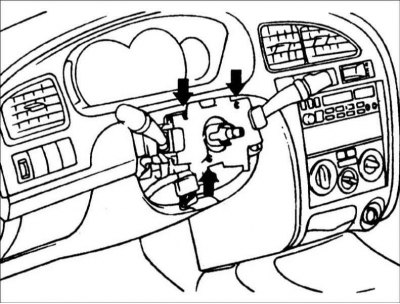

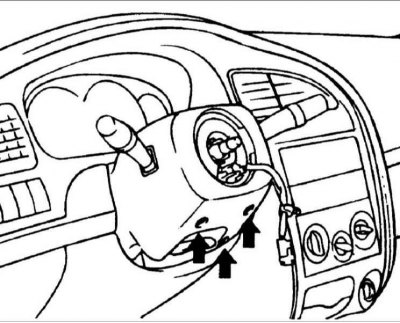

10. Отсоедините разъем и снимите многофункциональный переключатель.

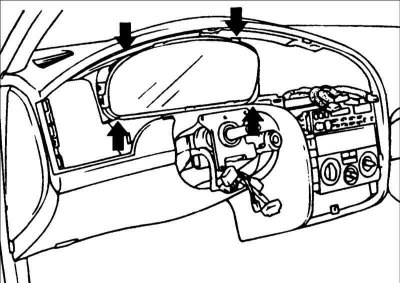

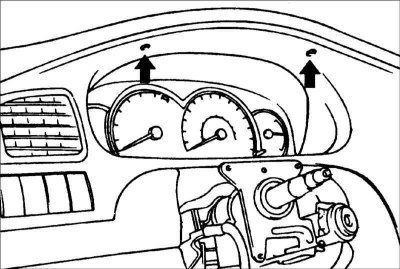

11. Выверните винты крепления комбинации приборов.

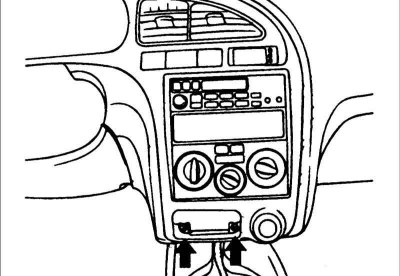

12. Снимите пепельницу, затем выверните винты крепления комбинации приборов и снимите ее.



13. Отсоедините разъемы от комбинации приборов.

14. Снимите комбинацию приборов.

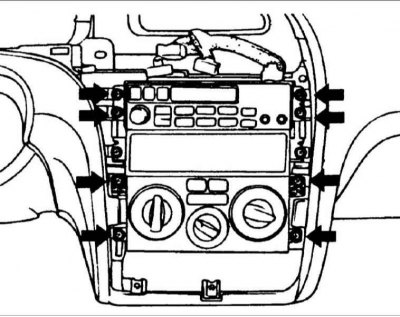

15. Снимите радиоприемник и панель управления кондиционером.

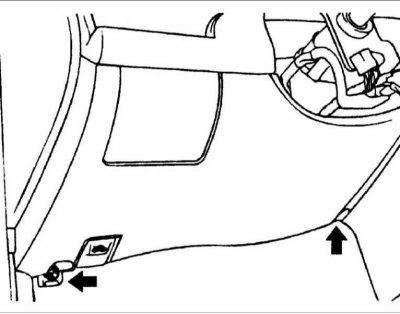

16. Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.

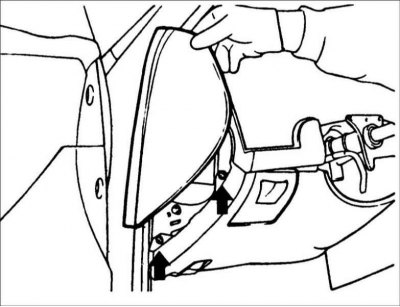

17. Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.



18. Снимите кронштейн поддержки панели приборов со стороны водителя.

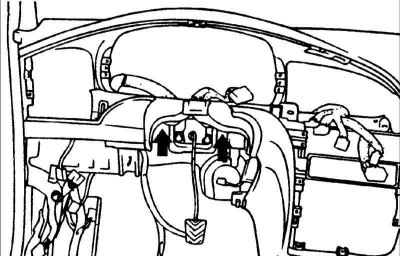

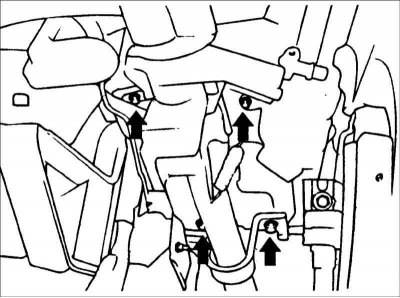

19. Выверните болты крепления рулевой колонки и снимите ее.

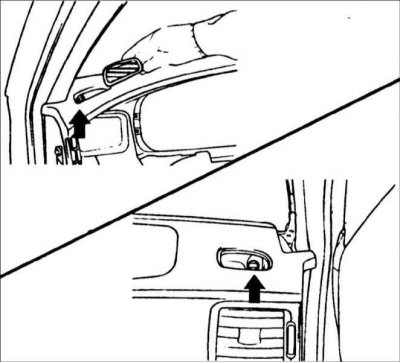

20. Снимите обивку с передней двери и нижнюю отделку передней стойки.

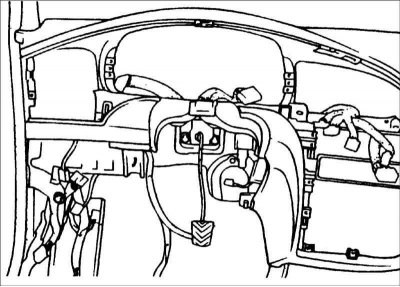

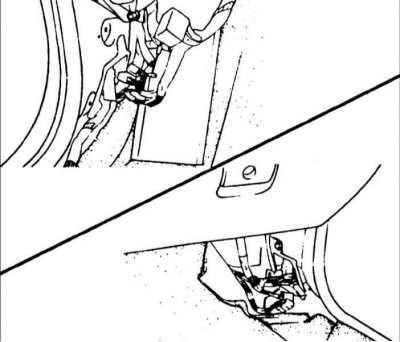

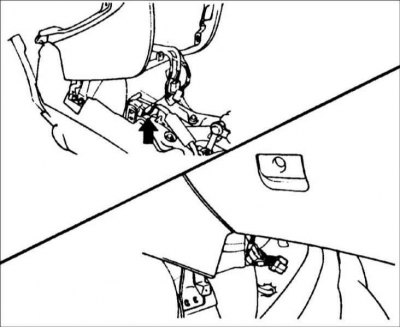

21. Отсоедините разъемы от панели приборов.




22. Снимите решетку отопителя и выверните болты крепления панели приборов.

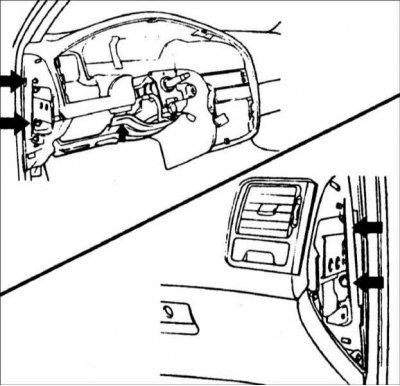

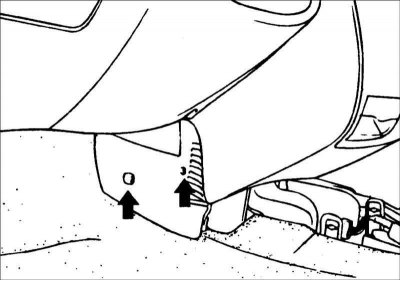

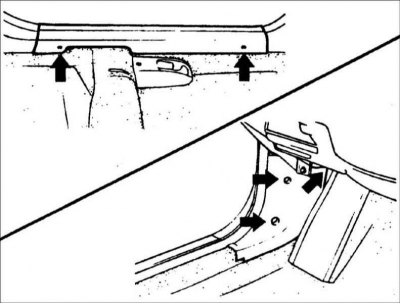

23. Снимите боковые крышки с нижней части панели приборов и выверните болты крепления панели приборов.

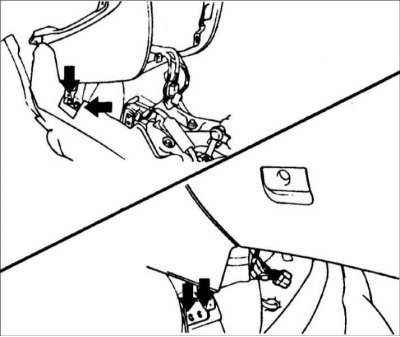

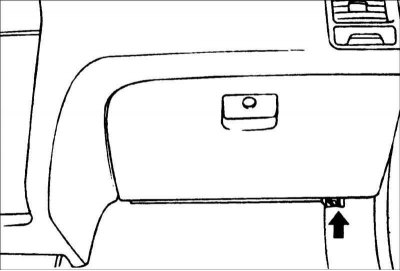

24. Выверните болты крепления панели приборов к центральному кронштейну и вещевому ящику.

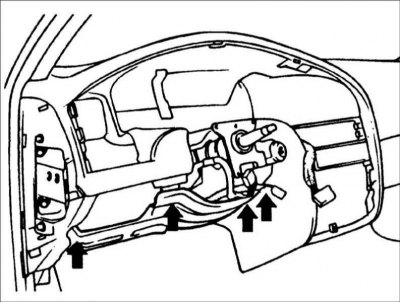

25. Выверните остальные болты крепления панели приборов.

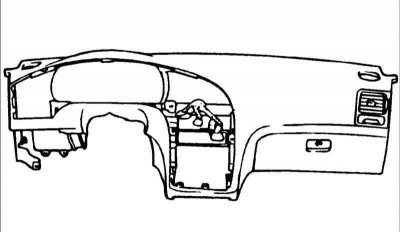

26. Снимите панель приборов.

Установка

27. Установка проводится в последовательности, обратной снятию, с учетом надежного подсоединения всех разъемов.
