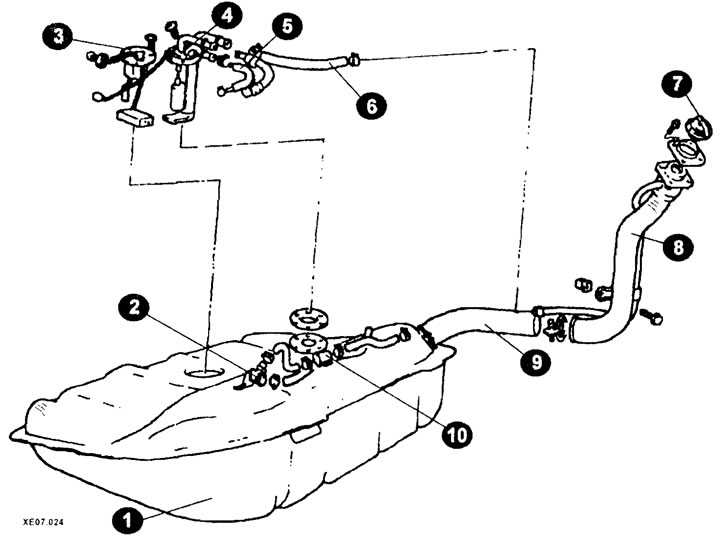

Элементы топливного бака
1 - топливный бак;
2 - разъем датчика количества топлива;
3 - датчик количества топлива;
4 - топливный насос;
5 - шланг возврата топлива;
6 - шланг нагнетания;
7 - крышка заливной горловины;
8, 9 - заливной патрубок;
10 - двухходовой клапан.
Снятие
Отсоедините провод массы от аккумулятора.
Слейте топливо из топливного бака.
Сбросьте давление топлива в топливной магистрали.
Снимите трубу системы выпуска отработанных газов.
Отвернув гайки, отсоедините шланги.
Поддерживая топливный бак, отверните гайки и снимите ленты крепления топливного бака.
Снимите защиту топливного бака.
Снимите топливный бак в сборе.
Отсоедините главный топливный шланг.
Отсоедините шланг возврата топлива.
Используя специальное приспособление, снимите крышку топливного насоса.
Снимите топливный насос.
Отсоедините шланг системы улавливания паров топлива.

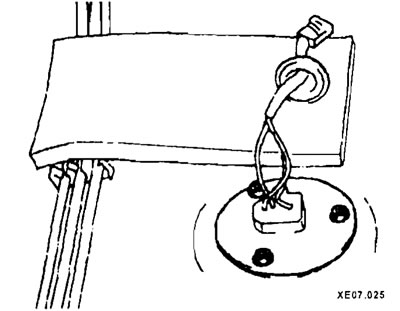

Отсоедините разъем датчика количества топлива.
Снимите крышку заливной горловины топливного бака.
Снимите заливную горловину в сборе.
Снимите испарительную трубку.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

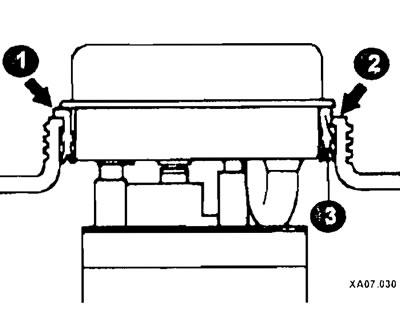

Не наклоняйте топливный насос при его установке. При установке не допускайте закусывания прокладки (3) (место 2).
Место 1 - правильное расположение прокладок;
место 2 - неправильное расположение прокладок.

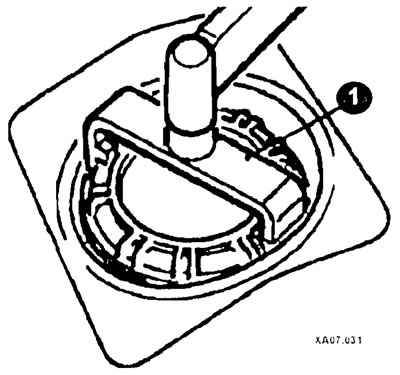

Используя специальный инструмент (1), затяните крышку топливного насоса требуемым моментом.
