Электрооборудование
Электрические схемы

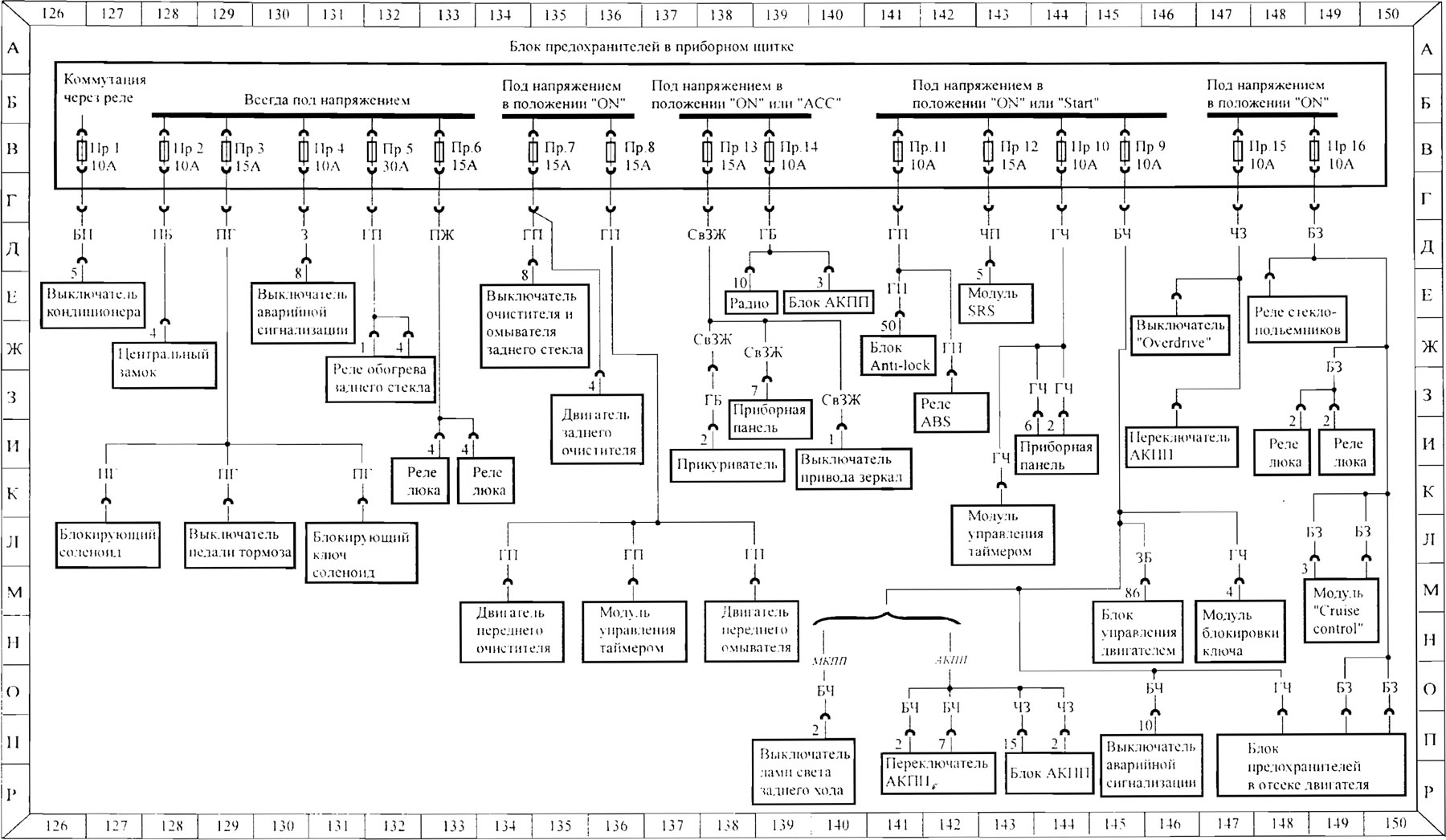

Схема 6. Схема электрооборудования автомобиля (после 1995 года)
0
Схема 6. Схема электрооборудования автомобиля (после 1995 года)
Открыть большую картинку в новой вкладке »
