Разъемы коммутации и соединения жгутов

0

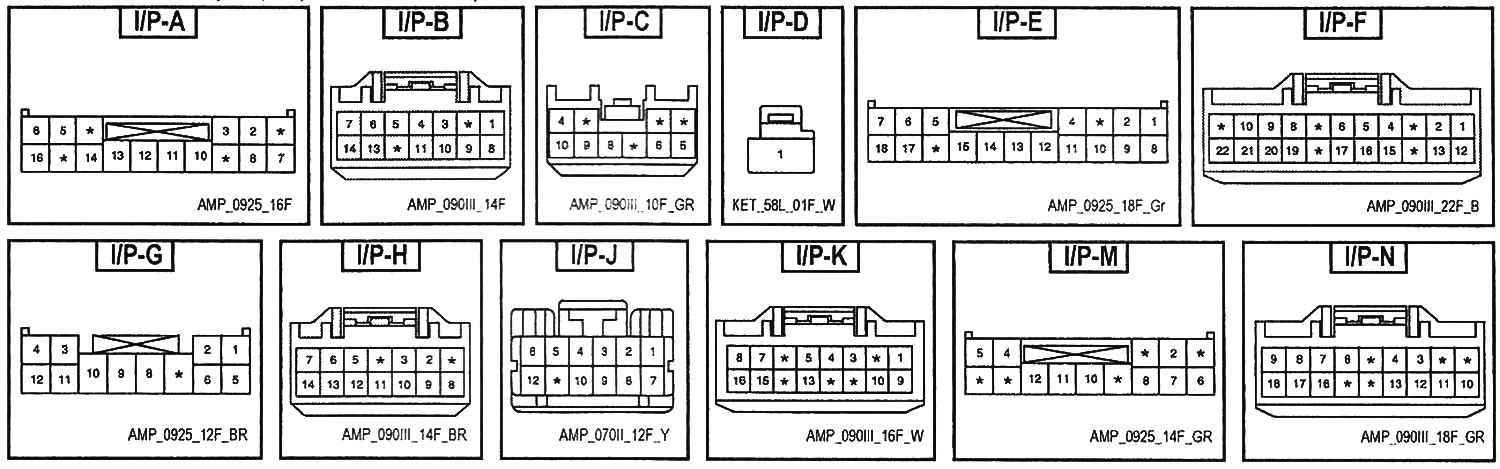

Разъемы блока коммутации (I/P Junktion Box)

Открыть большую картинку в новой вкладке »

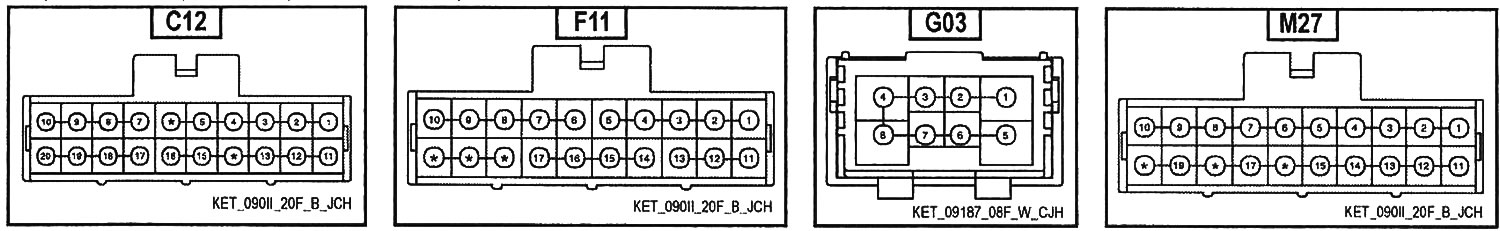

Коммутационные разъемы (Joint Connector)

Открыть большую картинку в новой вкладке »

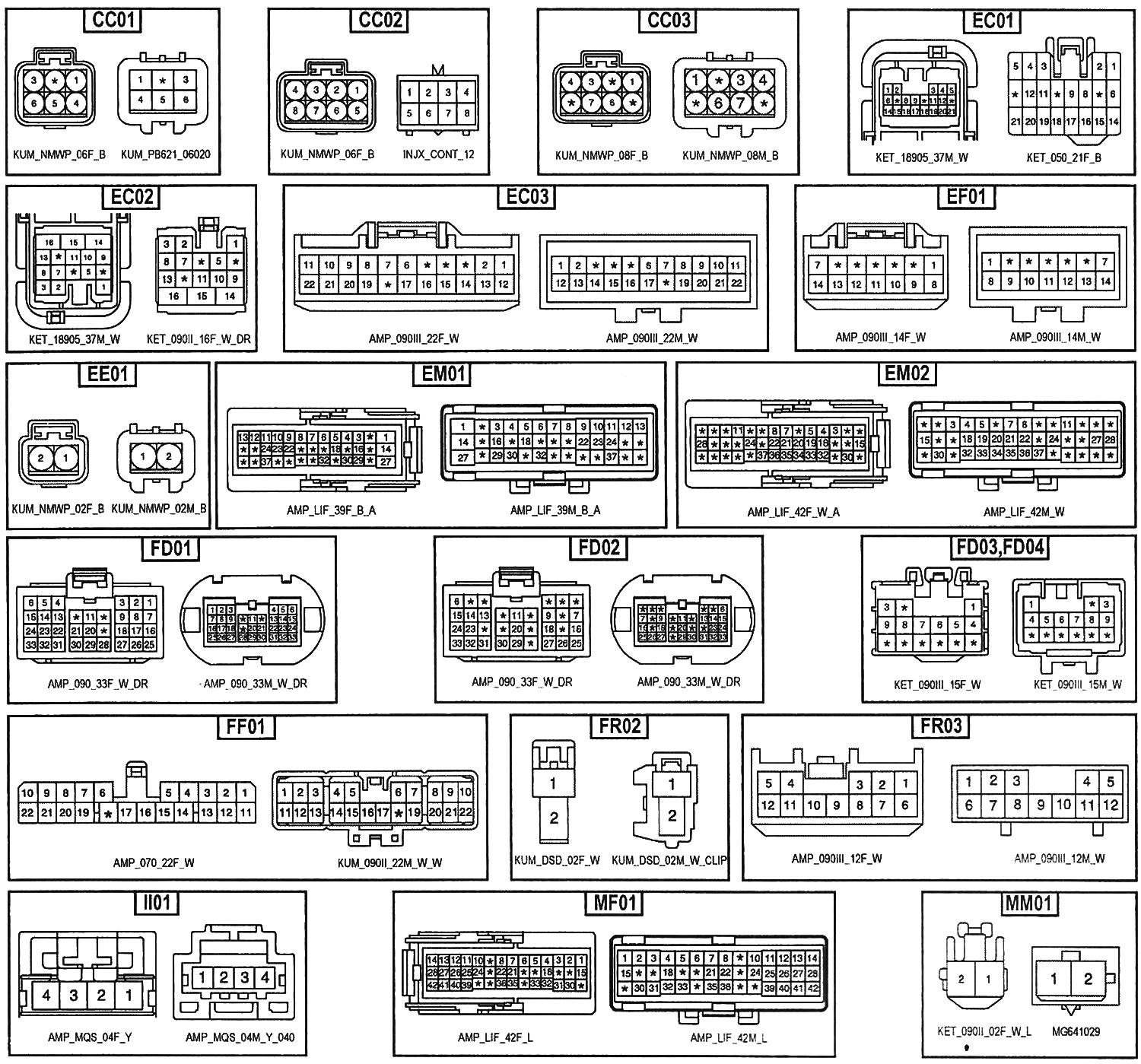

Разъемы жгутов проводки (Hamess Connector)

Открыть большую картинку в новой вкладке »
