Отопление и вентиляция

Управление отопителем и системой вентиляции с круглыми ручками

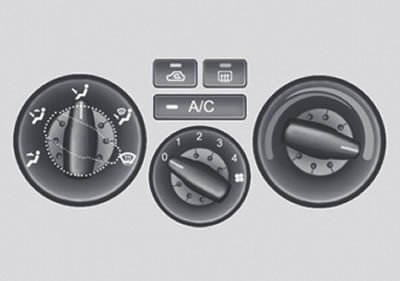

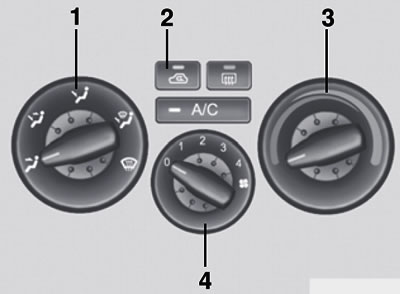

Эта модель имеет четыре ручки управления отопителем и системой охлаждения. Это:

• 1. Ручка выбора режима вентиляции
• 2. Переключатель выбора режима забора воздуха
• 3. Ручка регулировки температуры воздуха
• 4. Переключатель режимов работы вентилятора

Этот переключатель используется для включения и выключения вентилятора и выбора скорости его вращения. Скорость вращения вентилятора и, следовательно, величина воздушного потока поступающего из системы вентиляции может изменяться вручную путем поворота этого переключателя между положениями «1» и «4».

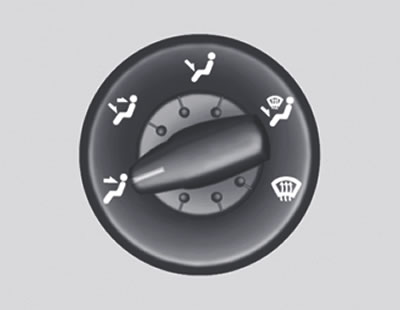

Ручка выбора режима вентиляции

Эта ручка используется для выбора направления воздушного потока. Основные направления воздушных потоков (режимы вентиляции) могут быть (в область ног), (к дефлекторам обогрева боковых стекол или ветрового стекла). Для обозначения положений режимов вентиляции (в область головы), (в область ног / в область головы), (в область ног / к дефлекторам обогрева ветрового стекла и боковых стекол) и (к дефлекторам обогрева ветрового стекла и боковых стекол) используются пять символов.

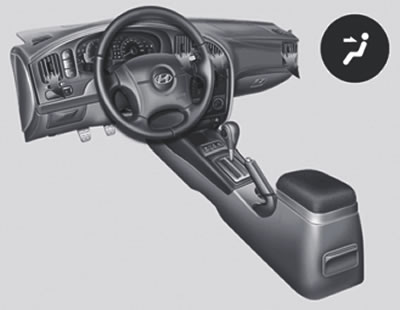

В область головы. Воздушный поток через дефлекторы поступает в верхнюю часть салона автомобиля.

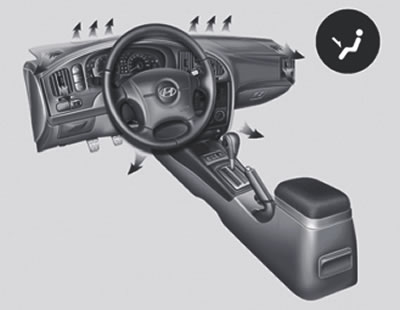

В область ног / в область головы. Воздух поступает через дефлекторы в верхнюю часть салона автомобиля и в область ног. Это позволяет одновременно теплому воздуху подаваться через дефлекторы к ногам, а не нагретому или слабо нагретому воздуху через дефлекторы в верхнюю часть салона.

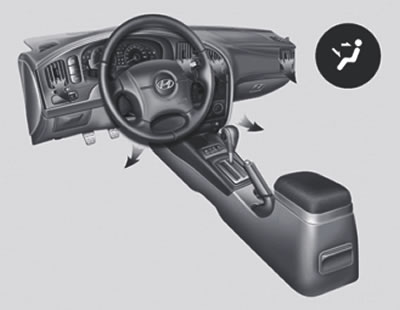

В область ног. Воздух поступает только в область ног.

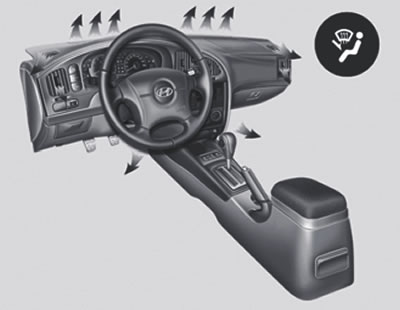

В область ног / к дефлекторам обогрева ветрового стекла и боковых стекол. Воздух поступает через дефлекторы в область ног, а также к ветровому стеклу и стеклам дверей.

При выборе режима (к дефлекторам обогрева ветрового стекла и боковых стекол) будет автоматически включен кондиционер и установится режим забора наружного воздуха («FRESH»).

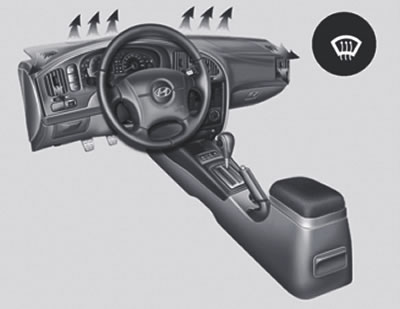

К дефлекторам обогрева ветрового стекла и боковых стекол. Воздух через дефлекторы поступает только к ветровому стеклу и стеклам дверей автомобиля. При выборе режима (к дефлекторам обогрева ветрового стекла и боковых стекол) будет автоматически включен кондиционер и установится режим забора наружного воздуха («FRESH»).

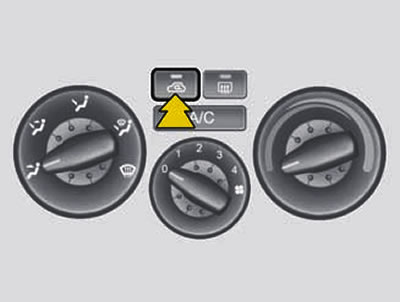

Переключатель выбора режима забора воздуха

Данный переключатель используется для смены режимов вентиляции между режимом забора наружного воздуха и режимом рециркуляции. Для смены режимов вентиляции (режим забора наружного воздуха, режим рециркуляции воздуха) нажмите на эту кнопку.


Режим забора наружного воздуха: контрольная лампа на кнопке гаснет, когда установлен режим забора наружного воздуха.

Режим рециркуляции воздуха: контрольная пампа на кнопке горит, когда установлен режим рециркуляции воздуха.

В режиме забора наружного воздуха («FRESH») в салон автомобиля поступает наружный воздух, нагреваемый или охлаждаемый в зависимости от выбора других функций.

В режиме рециркуляции воздуха («RECIRCULATION») происходит рециркуляция воздуха в салоне автомобиля и его нагрев или охлаждение в зависимости от выбора других функций.

Примечание:

• Необходимо отметить, что использование режима рециркуляции воздуха в течение длительного времени может привести к запотеванию ветрового и боковых стекол, а воздух в салоне автомобиля станет застоялым. Кроме того, продолжительная работа кондиционера в режиме рециркуляции воздуха, может привести к тому, что воздух внутри автомобиля станет слишком сухим.
• Когда ключ зажигания находится в положении «ON» («Вкл.»), то автоматически будет установлен режим (независимо от положения переключателя). Это нормальное явление.

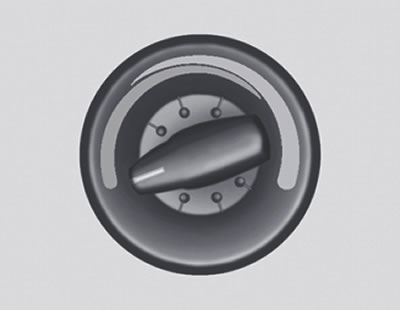

Переключатель регулировки температуры воздуха

Этим переключателем устанавливается нужная степень подогрева или охлаждения воздуха.

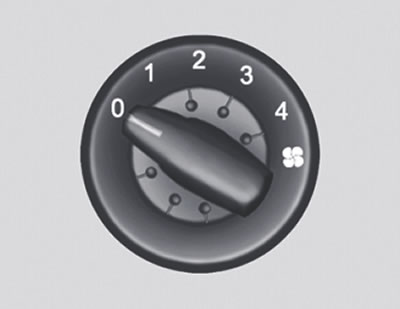

Переключатель скорости вращения вентилятора

Переключатель служит для включения и выключения вентилятора и переключения скоростей его вращения.

Скорость вращения вентилятора, а, значит, и количество подаваемого в салон воздуха, регулируется вручную путем установки переключателя в положения от «1» до «4».

Отопление салона

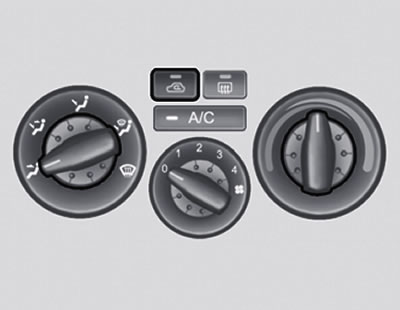

Для подогрева воздуха в салоне в обычном режиме установите переключатель воздухозабора на поступление наружного воздуха (), а переключатель воздухораспределения — в положение «К полу» ().

Для ускоренного прогрева салона включите режим рециркуляции воздуха ().

Для очистки запотевших стекол установите переключатель распределения воздуха в положение обдува стекол (). (При этом автоматически включатся кондиционер и забор наружного воздуха.)

Для получения максимальной температуры воздуха установите переключатель температуры в положение «Теплый».

Двухуровневая подача теплого воздуха

На Вашем автомобиле Хёндэ подача теплого воздуха в салон может осуществляться на двух уровнях. Для этого:

• Установите переключатель воздухозабора в положение забора наружного воздуха ().
• Установите переключатель распределения воздуха в положение «К лицу и ногам» ().
• Установите нужную скорость вращения вентилятора.
• Установите переключатель регулирования температуры воздуха в нужное положение между «Холодный» и «Теплый».

Вентиляция

Для включения вентиляции:

• Установиет переключатель воздухозабора в положение поступленния наружного воздуха ().
• Для подачи воздуха только через сопла приборной панели установите переключатель распределения воздуха в положение «К лицу» ().
• Установите нужное количество подаваемого воздуха переключателем скорости вращения вентилятора.
• Установите переключатель температуры воздуха в положение между «Холодный» и «Теплый».

Удаление инея и запотевания

Для удаления инея или запотевания ветрового стекла используйте систему вентиляции и отопления.

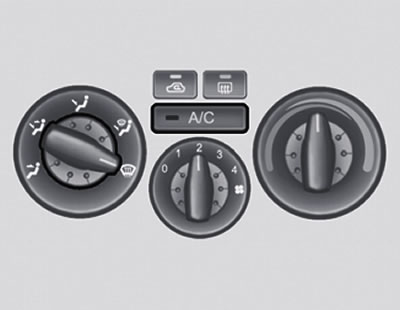

Для удаления запотевания с внутренней поверхности ветрового стекла:

• Установите переключатель распределения воздуха в положение «На обдув стекол» (). (При этом автоматически включатся кондиционер и забор наружного воздуха.) Установите в нужное положение переключатель температуры воздуха.
• Установите переключатель скорости вентилятора в одно из положений от «1» до «4».

Примечание: Длительная работа кондиционера в режиме подачи воздуха к полу и на обдув стекол () или на обдув стекол () может вызвать запотевание наружной поверхности ветрового стекла. В этом случае установите переключатель распределения воздуха в положение «К лицу» () и установите малую скорость вращения вентилятора.

Советы по пользованию

Для предотвращения попадания пыли или неприятных запахов в салон через систему вентиляции временно включите режим рециркуляции воздуха (). После выхода из зоны загрязненного воздуха снова включите забор наружного воздуха () для поддержания нормального тонуса водителя и обеспечения комфорта.

Забор воздуха в систему отопления и кондиционирования воздуха происходит через решетки, расположенные перед ветровым стеклом. Следите за тем, чтобы они не забивались опавшими листьями, снегом, льдом и т.п.

Для предотвращения запотевания внутренней поверхности ветрового стекла установите переключатель забора воздуха в положение забора наружного воздуха (). установите нужную скорость вращения вентилятора, включите кондиционер и установите нужную температуру воздуха.
