Главная > Accent > MC (2005-2010) > Электрооборудование > Электрические схемы >

Система пассивной безопасности (улучшенная комплектация)

0

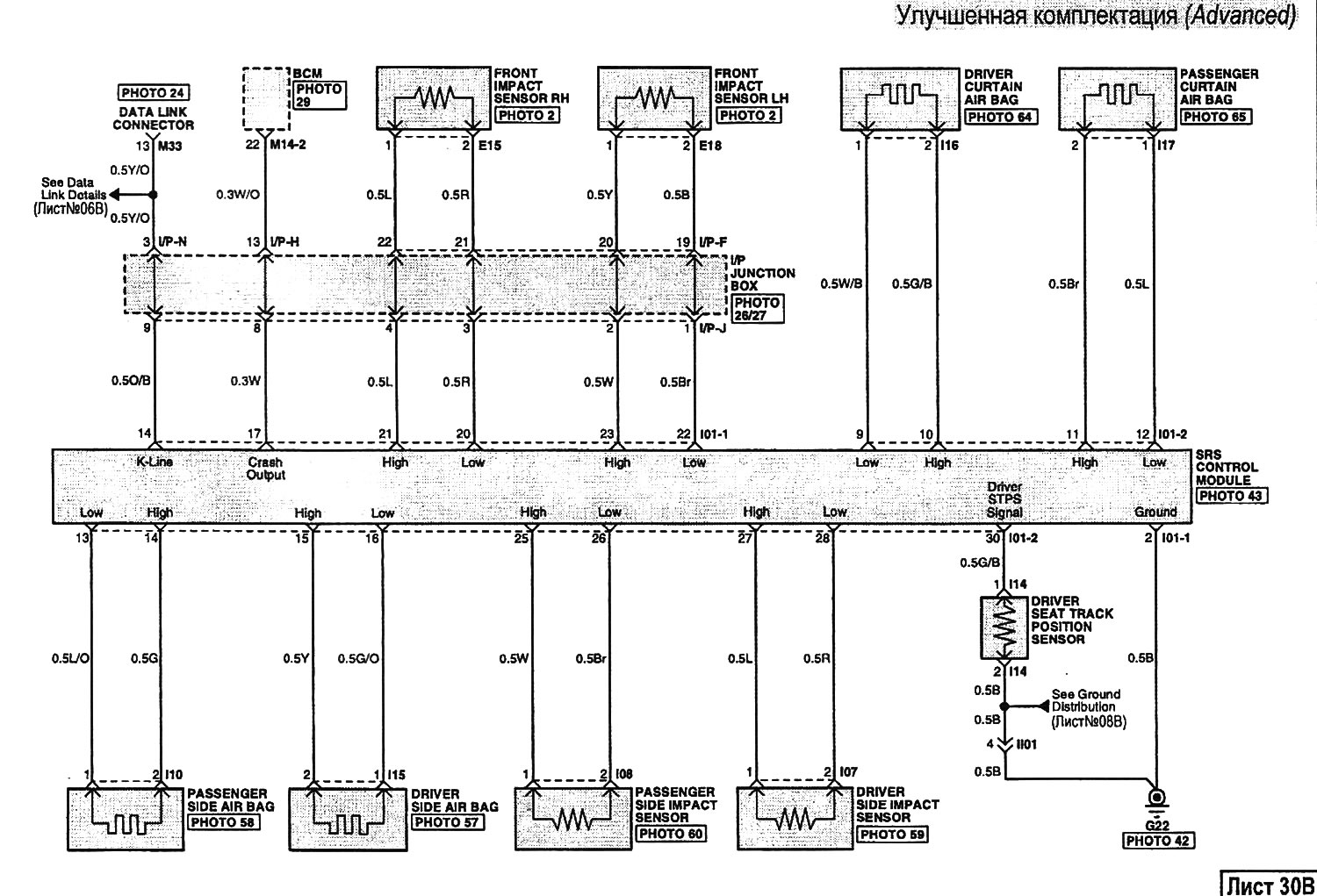

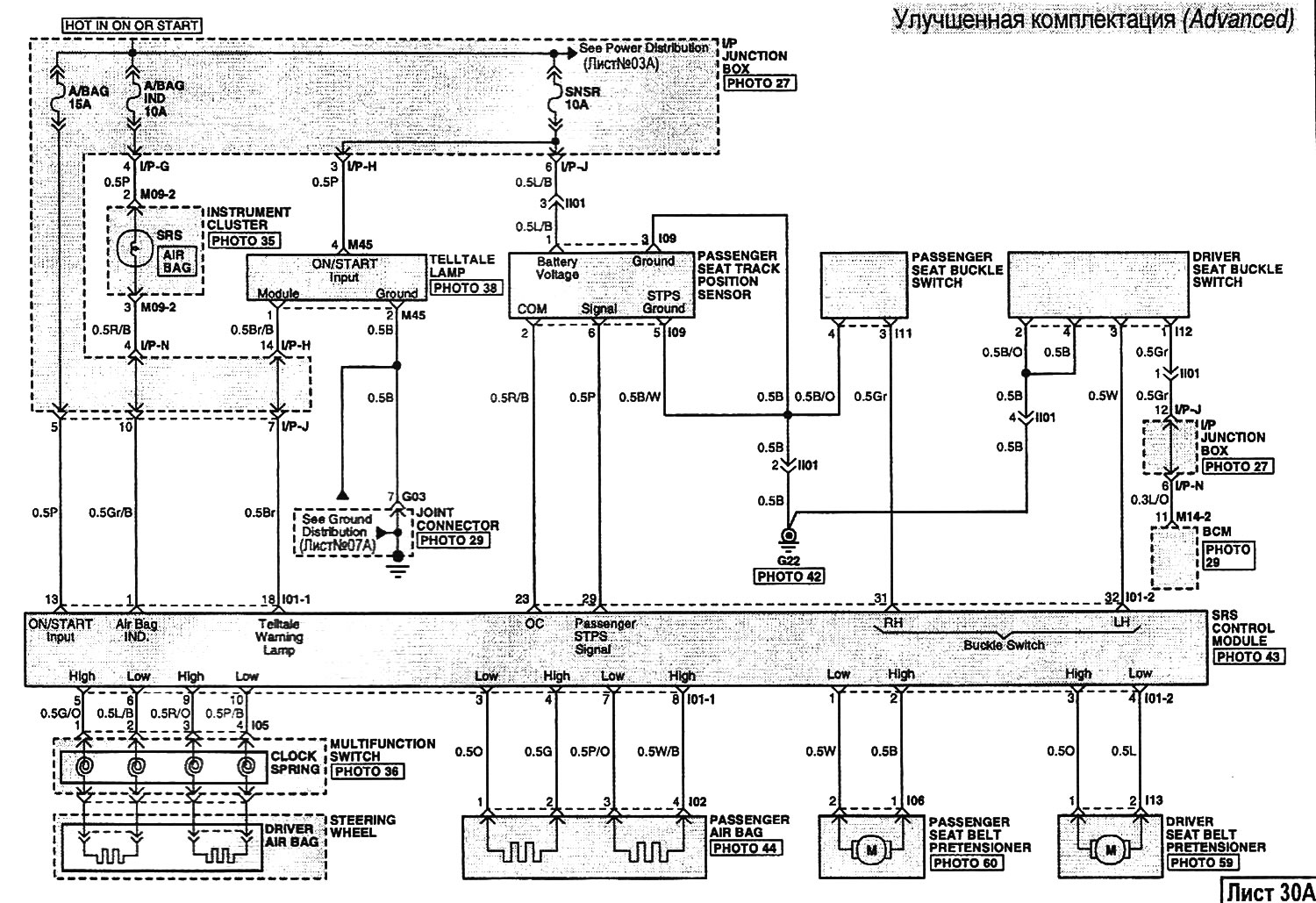

Система пассивной безопасности (улучшенная комплектация) (Air Bag System - SRS-Supplemental Restraint System):


Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »

Пояснения к разделу «Схемы электрических соединений» здесь→

Разъемы компонентов, приведенных на листах схем электрических соединений здесь→

Фотографии расположения элементов, приведенных на схемах здесь→

Перечень элементов, приведенных на схемах электрических соединений здесь→
