Замена облицовки двери
Примечание:
Во избежание повреждения облицовки при работе отверткой с плоским жалом как рычагом, обмотайте отвертку изоляционной лентой. Обклейте также соседние части, требующие защиты.
Для защиты рук от травм наденьте перчатки.
Убедитесь в правильности запирания/отпирания и открывания/ закрывания двери багажного отделения.

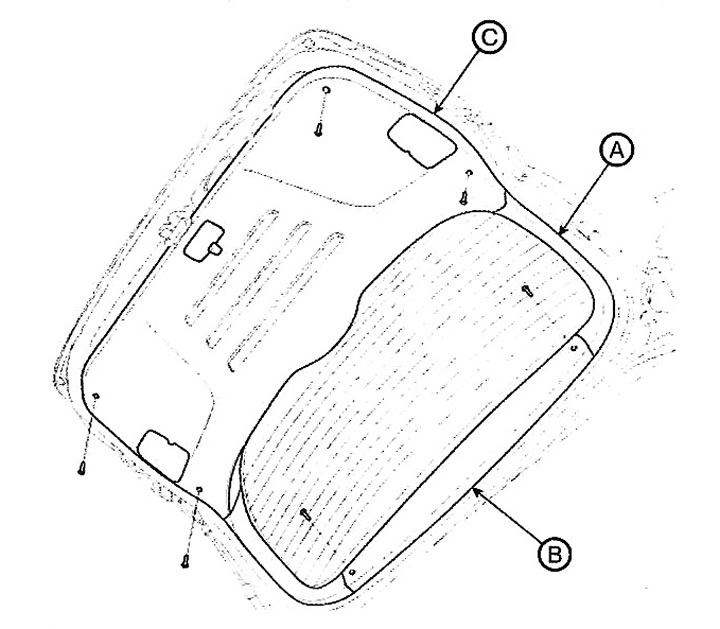

1. Снимите верхнюю панель (В).
2. Отверните крепежные винты и снимите облицовку (С) двери багажного отделения и боковую облицовку (А).
Статья заимствована с интернет-ресурса [HYUNDAIBOOK.ru]
3. Установка производится в обратном порядке.
Примечание: Замените все поврежденные фиксаторы.
Убедитесь в правильности открывания.
Замена замка двери
1. Снимите облицовку двери.

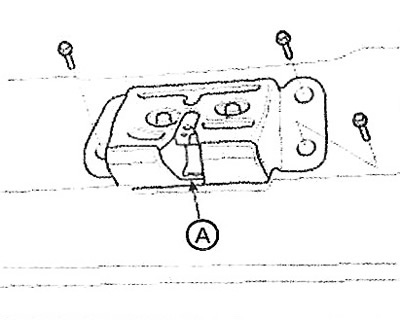

2. Отверните крепежные болты и снимите замок (А).
Примечание: Момент затяжки: 6,9 - 10,8 Нм.
3. Установка производится в порядке, обратном снятию.
Примечание: Убедитесь в правильности открывания двери багажного отделения.
Замена подъемного механизма двери
Примечание: Старайтесь не допускать закрывания двери багажного отделения при снятии подъемного механизма.

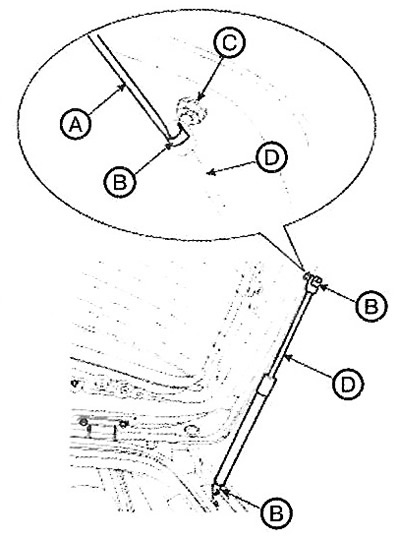

1. С помощью отвертки (А) немного приподнимите фиксатор (В) с обоих концов подъемного механизма (D), затем извлеките подъемный механизм из кронштейна (С).
2. Для установки вставьте в кронштейн соединительные элементы на подъемном механизме.
Примечание: Убедитесь в правильности запирания/отпирания и открывания/закрывания багажника.
Замена уплотнителя двери
Внимание. Не наносите герметик на кузов.

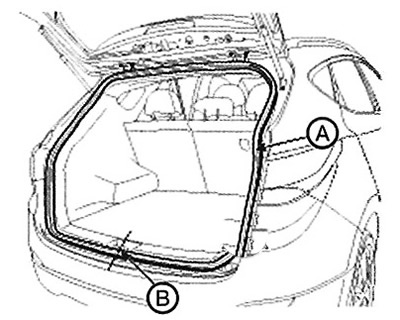

1. Снимите уплотнитель (А) двери.
2. Установка производится в обратном порядке.
Примечание: Устанавливайте уплотнитель равномерно относительно центральной линии (В).
Регулировка
1. Проверьте параллельность кромок двери и кузова.

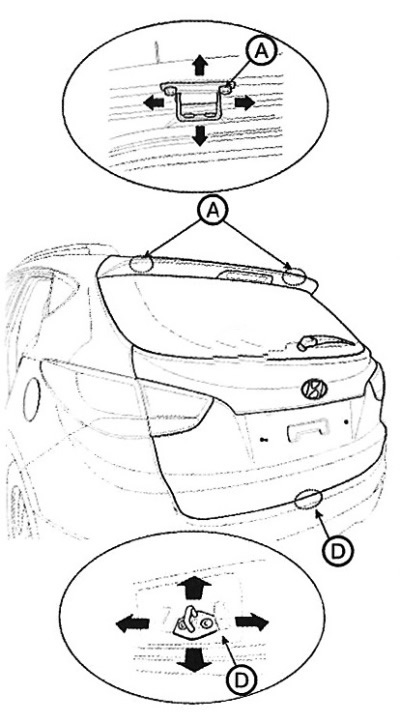

2. Ослабьте болт (А) крепления петли двери и отрегулируйте положение двери, перемещая ее вверх-вниз или вправо-влево.
3. Отрегулируйте упор (D), перемещая его вверх-вниз или вправо-влево.
4. Убедитесь в правильности открывания/закрывания и запирания/отпирания двери багажного отделения.
