Электросхема цепей распределения питания (Hyundai Tucson JM)

0

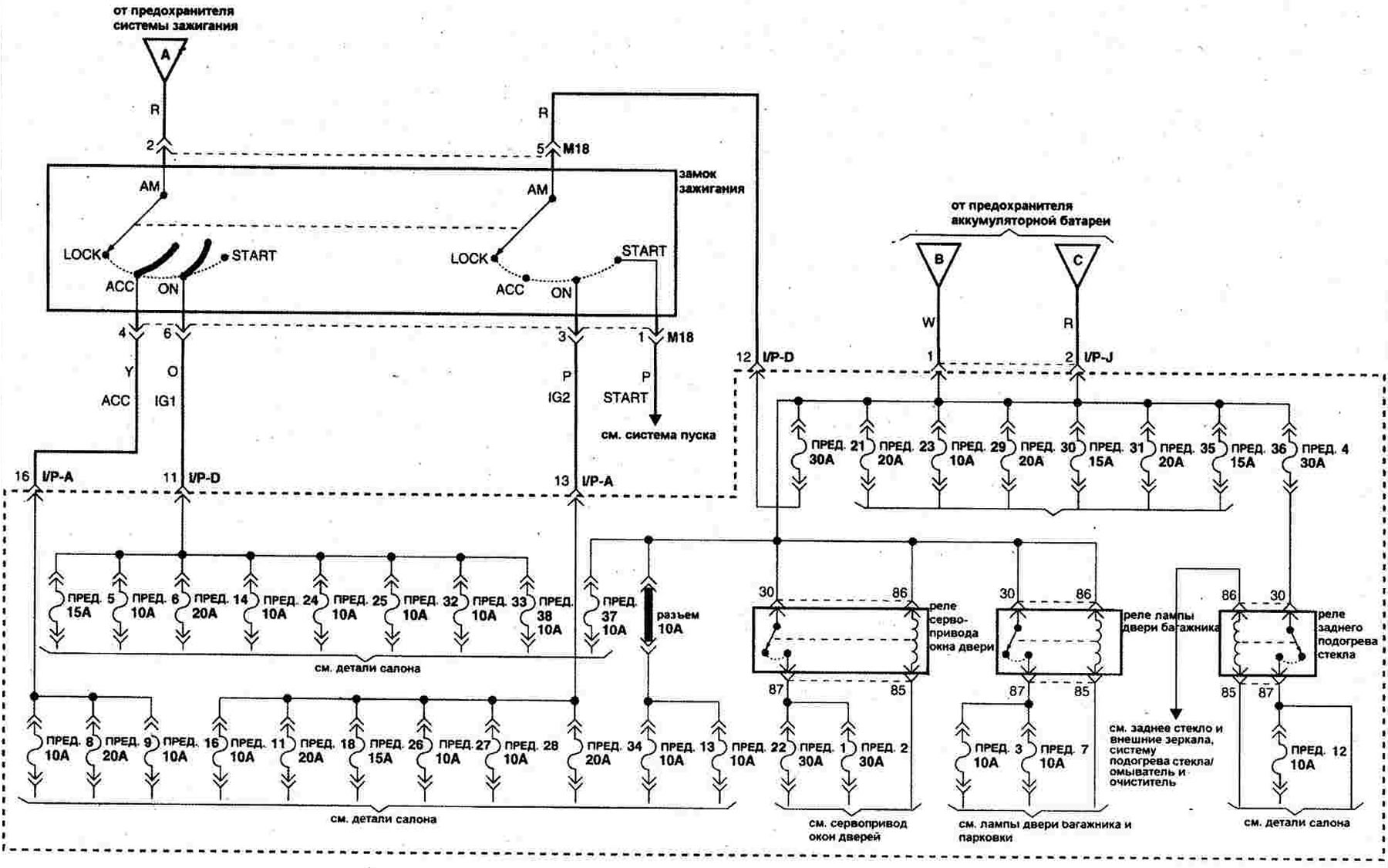

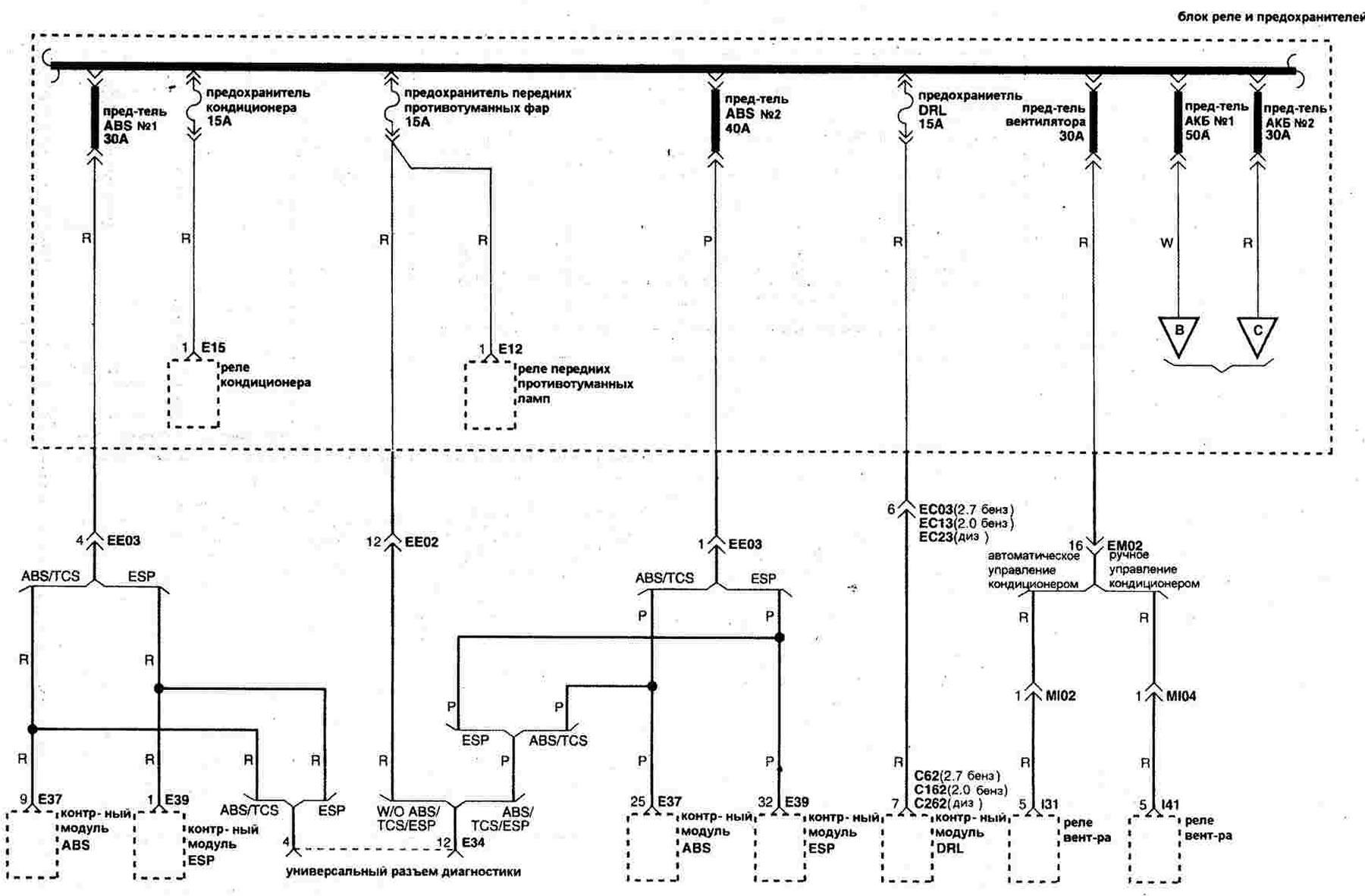

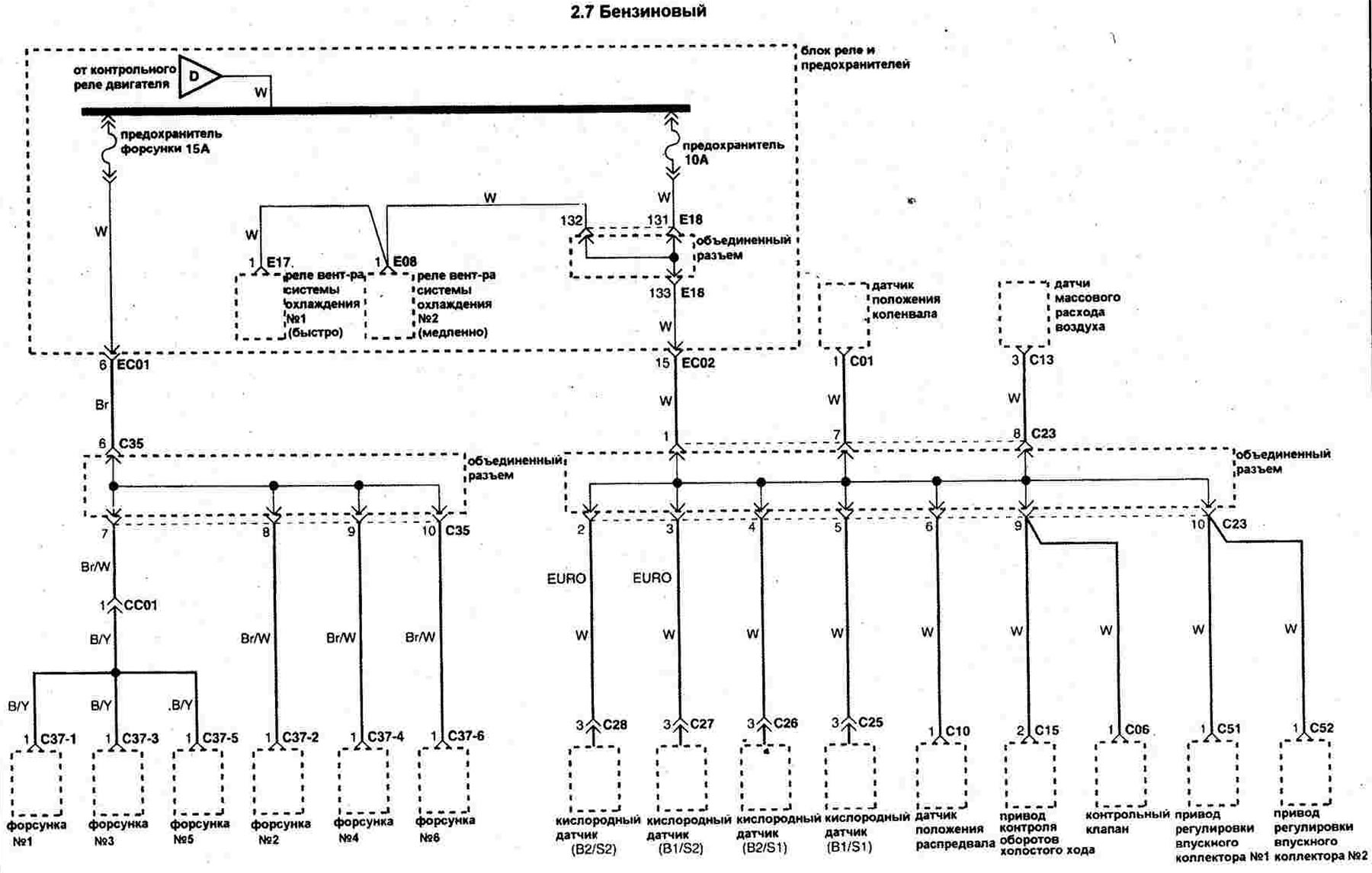

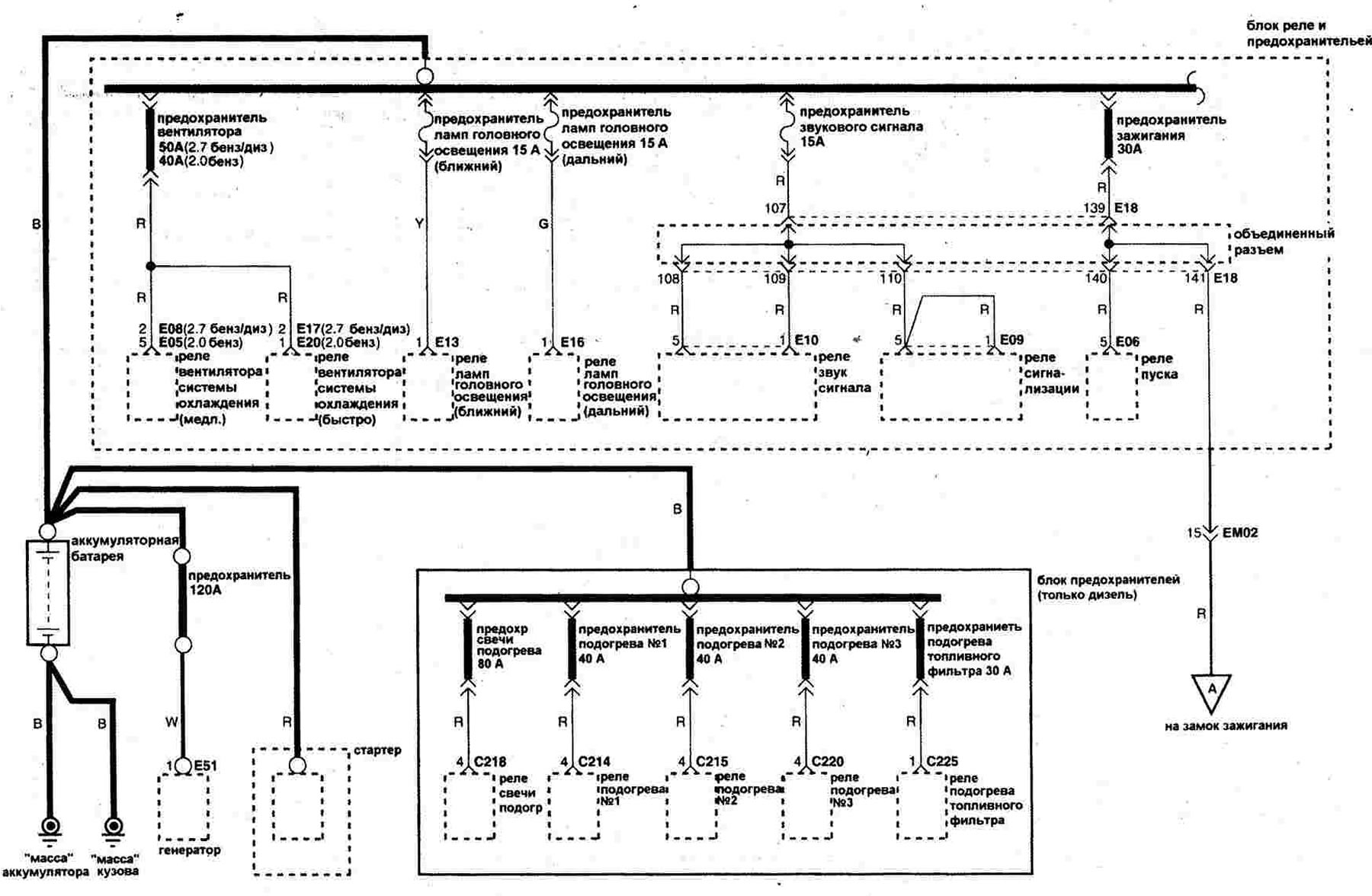

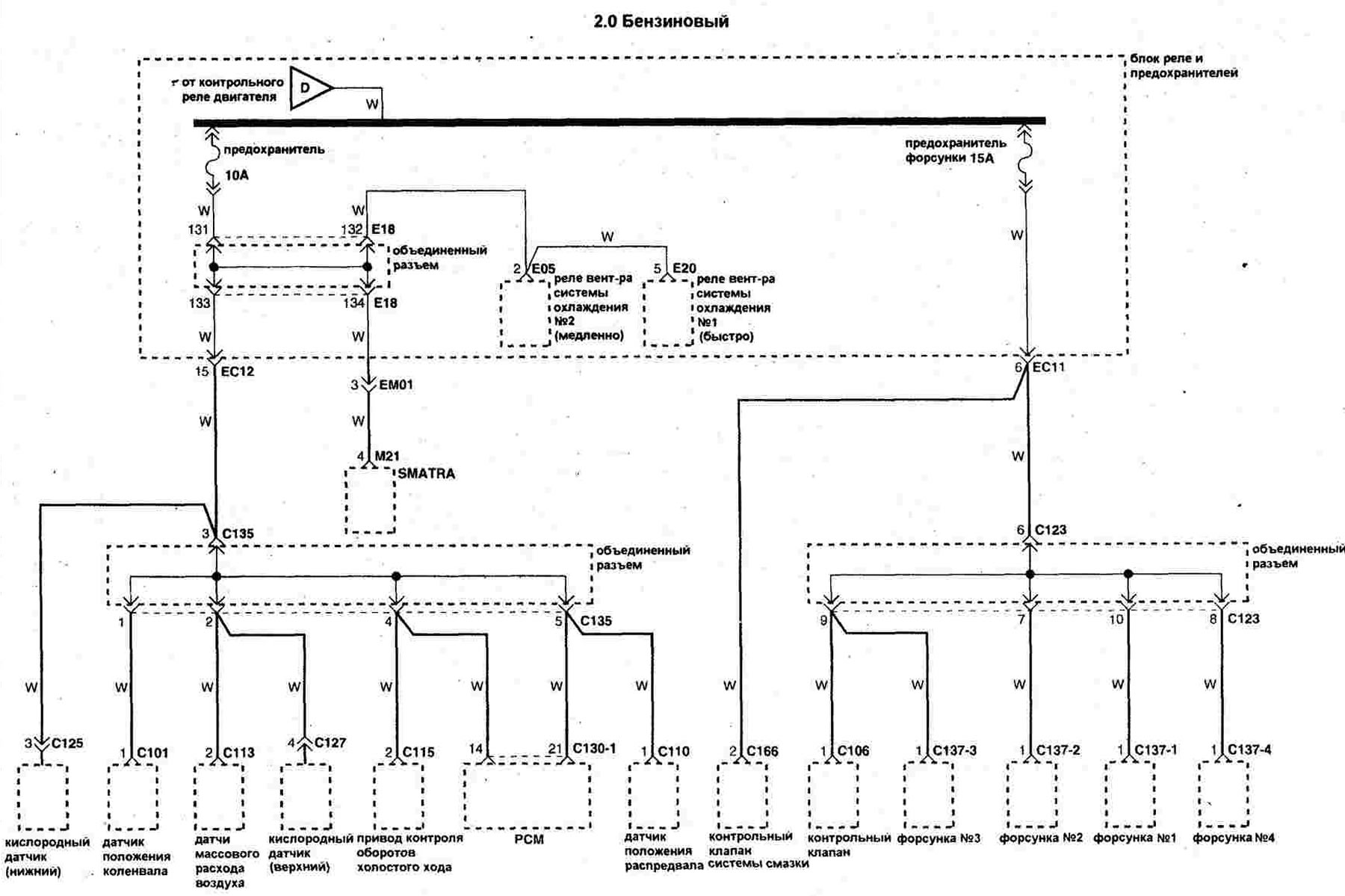

Цепи распределения питания



Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой…
Открыть большую картинку в новой вкладке »


Исходный материал лежит на сайте (hyundaibook.ru)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Данная статья была проверена: Константин Смирнов
