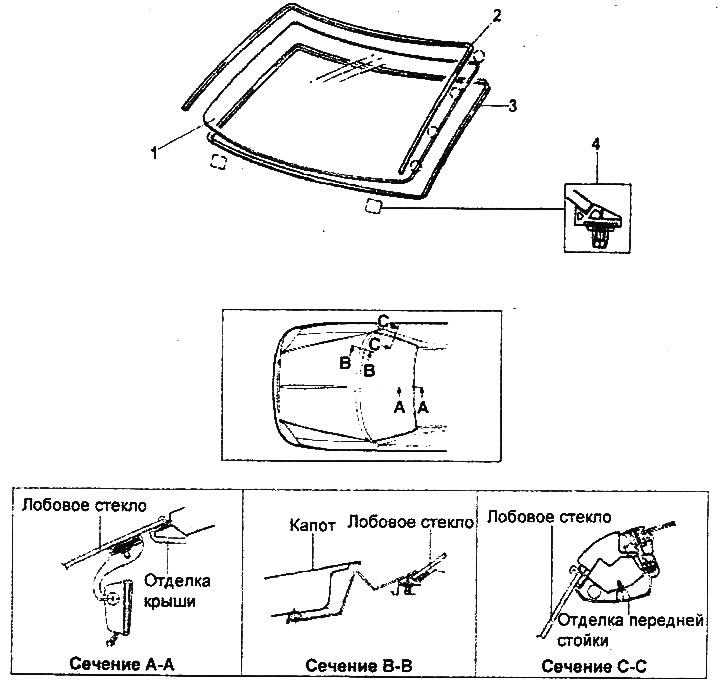

Лобовое стекло (Hyundai Sonata EF)

Снятие

Примечание:

• Во избежание травм рук наденьте защитные перчатки.
• Во избежании повреждения поверхностей автомобиля используйте защитные чехлы.

1. Перед началом снятия лобового стекла сначала необходимо выполнить следующие операции:

• Снимите отделку передней стойки.
• Снимите внутреннее зеркало заднего вида.
• Снимите рычаги щеток очистителя лобового стекла.
• Снимите солнцезащитный козырек и вспомогательные ручки потолка.
• Снимите накладку панели очистителей лобового стекла.

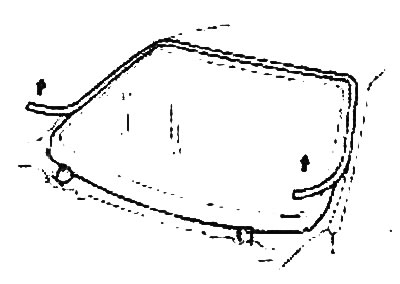

2. Снимите молдинг и держатели лобового стекла, при необходимости воспользуйтесь специальным инструментом.



3. Опустите переднюю часть отделки крыши.

Внимание: будьте осторожны, не повредите переднюю часть отделки крыши.

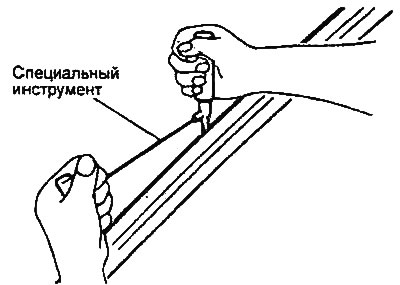

4. С помощью специального инструмента пропилите слой клея по всему периметру стекла.

Внимание: будьте осторожны, не повредите ножом окрашенные поверхности кузова, в случае повреждения произведите подкраску краской из ремонтного комплекта.

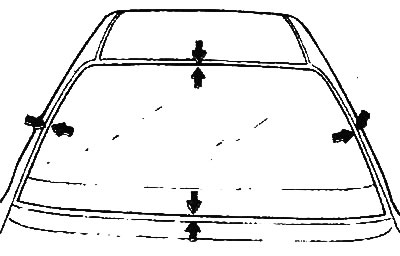

5. Если предполагается повторная установка лобового стекла, то нанесите установочные метки на стекло и кузов.

Примечание: наносите установочные метки на стекло и кузов мелом или аналогичным способом.

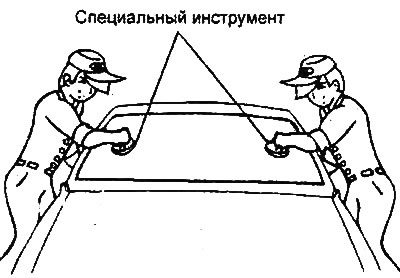

6. С помощью специального инструмента снимите лобовое стекло.



7. Проверьте кузов на наличие повреждений.

Установка

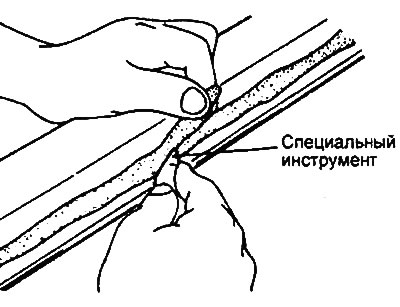

1. С помощью ножа или специального инструмента осторожно срежьте остатки старого клея с от бортовки кузова по всему периметру проема кузова до толщины не более 2 мм.

Внимание: будьте осторожны, не удаляйте старого клея больше, чем это необходимо. Будьте осторожны, чтобы не повредить ножом окрашенные поверхности кузова; в случае повреждения произведите подкраску краской из ремонтного комплекта.

2. Очистите поверхность от бортовки проема кузова с помощью губки, смоченной спиртом или составом для удаления масла и воска (обезжиривателем).

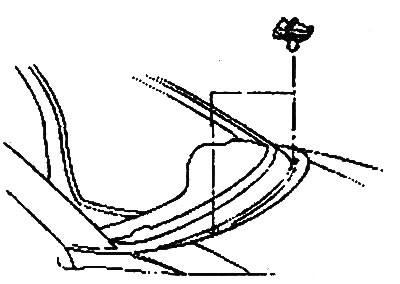

3. Установите держатели лобового стекла, так как показано на рисунке.

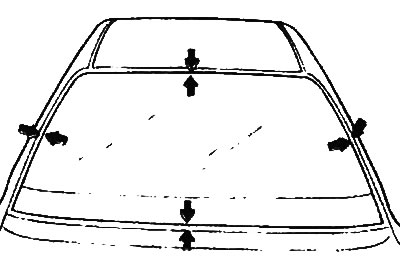

4. Отцентрируйте новое лобовое стекло в проеме кузова. С помощью фломастера отметьте относительное положение стекла и кузова линиями в четырех точках, как показано на рисунке.

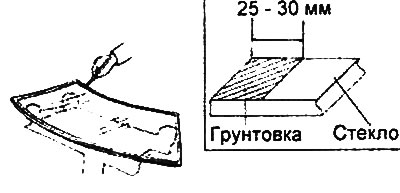

5. Нанесите тонкий слой грунтовки на поверхность по периферии стекла до резиновой накладки и затем дайте ему высохнуть в течение 15 минут.

Примечание:

• Не наносите на стекло грунтовку для кузова.
• Не прикасайтесь руками к загрунтованным поверхностям. В противном случае клеевое соединение будет ненадежным, что приведет к появлению протечек воды в салон после установки лобового стекла.
• Не допускайте попадания воды, загрязнений и абразивных частиц на загрунтованную поверхность.

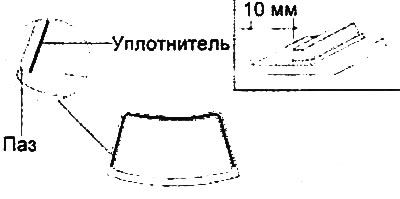

6. Приклейте резиновую накладку на внутреннюю поверхность стекла по всему его периметру, как показано на рисунке. Накладка необходима для удержания клея в течение установки стекла.



7. Установите молдинг лобового стекла. При установке не допускайте образования каких-либо зазоров между деталями.



8. Нанесите тонкий слой грунтовки для кузова на слой клея, оставшегося на от бортовке кузова по всему периметру проема кузова. Стекло необходимо установить в течение 10 минут после нанесения грунтовки.

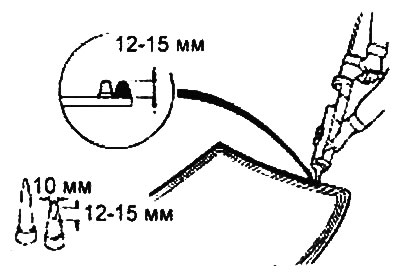

9. Заполните клеем специальную емкость, не допуская образования воздушных полостей между слоями для обеспечения непрерывного нанесения клея. Установите емкость в нагнетательный пистолет (шприц) или аналогичное приспособление и равномерно нанесите слой клея по всему периметру стекла.

Примечание: нанесите клей в течение 5 минут после нанесения грунтовки.

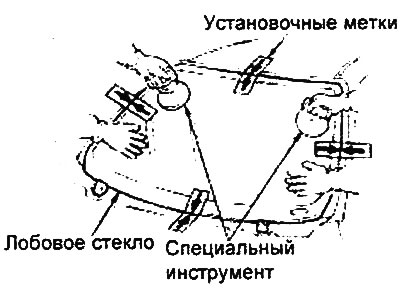

10. С помощью вакуумных присосок или специального инструмента уложите стекло на проем кузова, совместив установочные метки, проставленные ранее в пункте "4", и слегка прижмите стекло равномерно по всему периметру для полного приклеивания.



11. Прижмите молдинг стекла от центра автомобиля к правой и левой стойки одновременно.

• Толщина стекла: 5 мм

12. Через один час после нанесения клея выполните проверку герметичности клеевого соединения лобового стекла. При проверке герметичности распылением холодной воды будьте осторожны, не направляйте сильную струю воды в места нового клеевого соединения стекла. Вода должна растекаться по краям стекла.

13. Если обнаружены протечки воды а салон, то просушите дефектную область, затем нанесите клей дополнительно.

Примечание:

• После установки лобового стекла оставьте автомобиль стоять неподвижно не менее 4 часов. Если по каким-либо причинам необходимо начать эксплуатацию автомобиля в течение первых 8 часов, то допускается его движение только с низкой скоростью.
• Обеспечьте, чтобы стекло оставалось сухим в течение 1 часа после установки.

14. После завершения установки деталей выполните следующие операции:

• Установите отделку передней стойки.
• Установите внутреннее зеркало заднего вида.
• Установите рычаги щеток очистителя лобового стекла.
• Установите солнцезащитный козырек и вспомогательные ручки потолка.
• Установите накладку панели очистителей лобового стекла.

Примечание: следуйте переведенным ниже рекомендациям в течение двух трёх дней после установки стекла:

• Не хлопайте дверьми при полностью закрытых стеклах всех окон
• Не допускайте значительных нагрузок на кузов автомобиля, которые возникают при движении по пересеченной местности, дорогам с неровным покрытиям и съезде заезде на бордюры.
