Рис. 2.298. Компоненты радиатора
Снятие
Отсоедините аккумуляторную батарею.
Отсоедините разъем электродвигателя вентилятора радиатора.
Отверните сливную пробку радиатора и слейте охлаждающую жидкость.

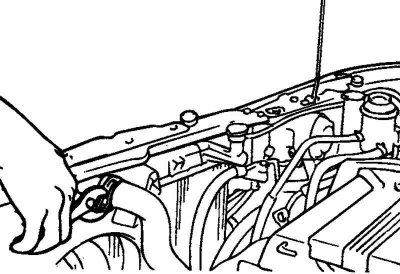

Рис. 2.299. Отсоединение верхнего шланга радиатора
Отсоедините верхний и нижний шланги радиатора и трубку расширительного бачка (рис. 2.299).
На моделях с автоматической КПП отсоедините шланги маслоохладителя АКПП.
Внимание! После отсоединения шлангов маслоохладителя АКПП необходимо закрыть пробками отверстия в шлангах, штуцеры радиатора и патрубки АКПП, чтобы не допустить вытекания масла АКПП и попадания внутрь посторонних частиц.

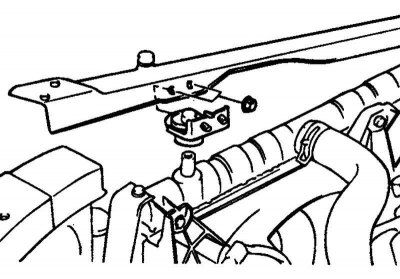

Рис. 2.300. Крепление верхней опоры радиатора
Отверните болт крепления верхней опоры радиатора (рис. 2.300).
Снимите радиатор вместе с электровентилятором радиатора.
Снимите электровентилятор с радиатора.
Проверка
Проверьте радиатор на отсутствие изгиба или повреждения пластин, и на отсутствие посторонних предметов между пластинами.
При необходимости осторожно распрямите пластины оребрения трубок
Проверьте радиатор на отсутствие повреждений и отложений накипи, ржавчины или следов коррозии.
Проверьте шланги радиатора на отсутствие трещин, повреждений или ухудшения состояния (износ).
Проверьте расширительный бачок на отсутствие повреждений.
Оригинальная версия хранится на сайте: HyundaiBook
Проверьте состояние шлангов системы охлаждения АКПП.
Установка
Заполните радиатор и расширительный бачок чистой охлаждающей жидкостью.
Запустите двигатель и прогрейте его до момента открытия клапана термостата. Затем заглушите двигатель.
Снимите крышку радиатора и долейте жидкость до основания наливной горловины радиатора, затем долейте жидкость в расширительный бачок до верхней метки.
Убедитесь в отсутствии утечек жидкости из радиатора, шлангов или соединений.
