Замена плавкой вставки

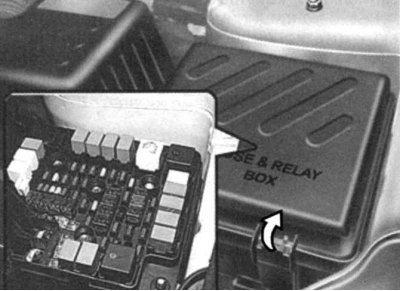

Рис. 1.226. Крышка предохранительной коробки
В случае перегрузки электрической цепи плавкая вставка перегорает, тем самым предотвращая повреждения всего жгута проводов. (Это может быть вызвано коротким замыканием или током слишком большой силы). Для облегчения их проверки плавкие вставки расположены в блоке реле (рис. 1.226).
Внимание! При замене плавкой вставки используйте только новую плавкую вставку с таким же или более низким значением номинального тока. Не используйте проволоку или плавкую вставку с более высоким значением номинального тока. Это может привести к серьезному повреждению и вызвать пожар.
Замена плавких вставок цепей вспомогательного оборудования

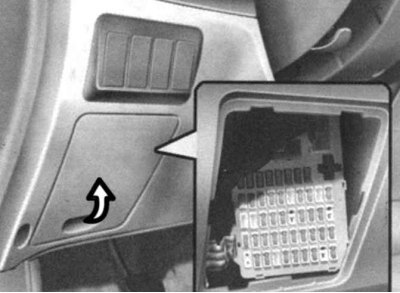

Рис. 1.227. Блок предохранителей в салоне автомобиля
Блок предохранителей, защищающих цепи освещения и другое электрооборудование, расположен под панелью приборов напротив сиденья водителя (рис. 1.227).

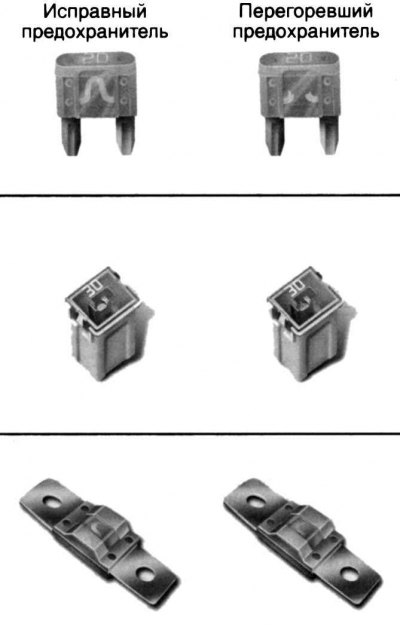

Рис. 1.228. Пример исправного и перегоревшего предохранителей
Внутри блока находится таблица защищаемых цепей. Если какая-либо из ламп автомобиля или электрооборудование перестали работать, то причиной этого может быть перегоревший предохранитель. Если перегорел предохранитель, металлическая полоска внутри него будет оборвана (рис. 1.228).
Чтобы заменть предохранитель, выключите зажигание и все другие переключатели.
Откройте блок предохранителей и проверьте целостность каждого предохранителя. Выньте каждый предохранитель, потянув его на себя (для упрощения этой операции в блоке предохранителей имеется специальный съемник).
Замените перегоревший предохранитель на новый с таким же значением номинального тока. Предохранитель должен быть плотно вставлен. Если нет запасного предохранителя, можно временно установить предохранитель с таким же значением номинального тока, вынув его из цепи оборудования, без которого возможно временно обойтись (например, предохранитель, защищающий цепи радиоприемника или прикуривателя). Не забудьте вставить назад снятый предохранитель.
Внимание! Перегоревший предохранитель указывает на неисправность в электрической цепи. Если установленный недавно предохранитель через короткое время снова перегорит, то необходимо обратиться к официальному дилеру Хендай для выявления причины неисправности и ее устранения. Никогда не устанавливайте плавкий предохранитель со значением номинального тока больше установленного техническими требованиями, а также какие-либо заменители предохранителей. Это может привести к перегреву электропроводки и вызвать пожар.
Разъем электропитания

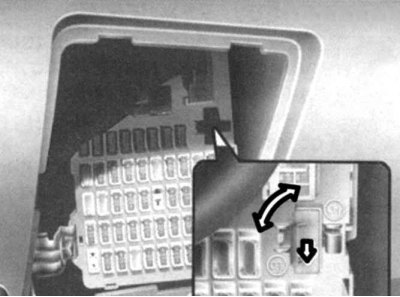

Рис. 1.229. Разъем электропитания
Автомобиль оборудован разъемом электропитания, который предназначен для предотвращения разряда аккумуляторной батареи во время длительной стоянки автомобиля (рис. 1.229).
Выключите двигатель.
Погасите приборы наружного освещения автомобиля.
Откройте панель предохранителей, расположенную под панелью приборов со стороны водителя, и отсоедените разъем электропитания.
Подсоединение производится в обратном порядке.
Примечание. Если разъем питания отсоединен – не будут работать охранная сигнализация, аудиосистема, электронные часы, лампы освещения салона и т.д. После подсоединения разъема электропитания необходимо произвести настройку:
- электронных часов;
- маршрутного компьютера;
- климат-контроля;
- аудиосистемы.
