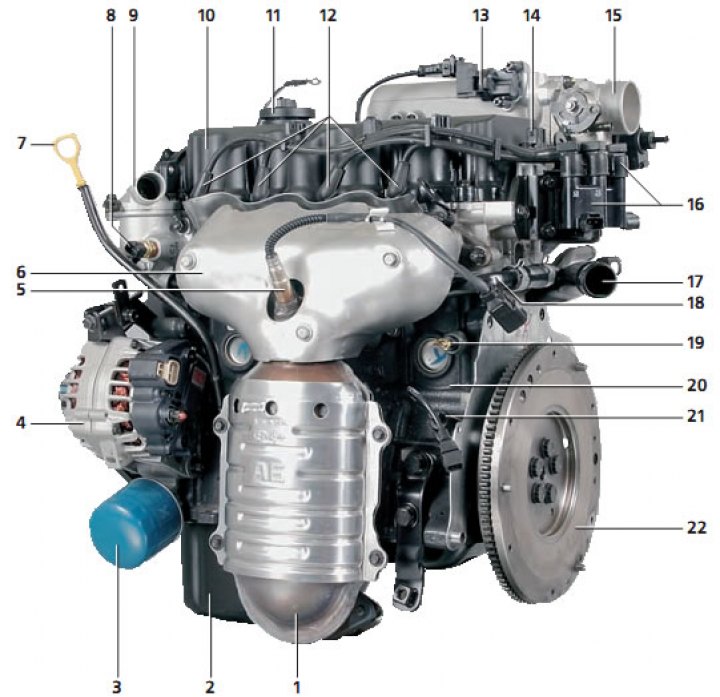

Вид на двигатель спереди: 1 - каталитический коллектор; 2 - поддон картера; 3 - масляный фильтр; 4 - генератор; 5 - датчик концентрации кислорода; 6 - защитный экран выпускного коллектора; 7 - указатель уровня масла в двигателе; 8 - датчик температуры охлаждающей жидкости; 9 - крышка корпуса термостата; 10 - крышка головки блока цилиндров; 11 - крышка маслозаливной горловины; 12 - наконечники свечей зажигания; 13 - регулятор холостого хода; 14 - датчик положения распределительного вала (фаз); 15 - дроссельный узел; 16 - катушки зажигания; 17 - подводящая труба системы охлаждения; 18 - перепускная (байпасная) труба системы охлаждения; 19 - датчик давления масла; 20 - блок цилиндров; 21 - датчик положения коленчатого вала; 22 - маховик

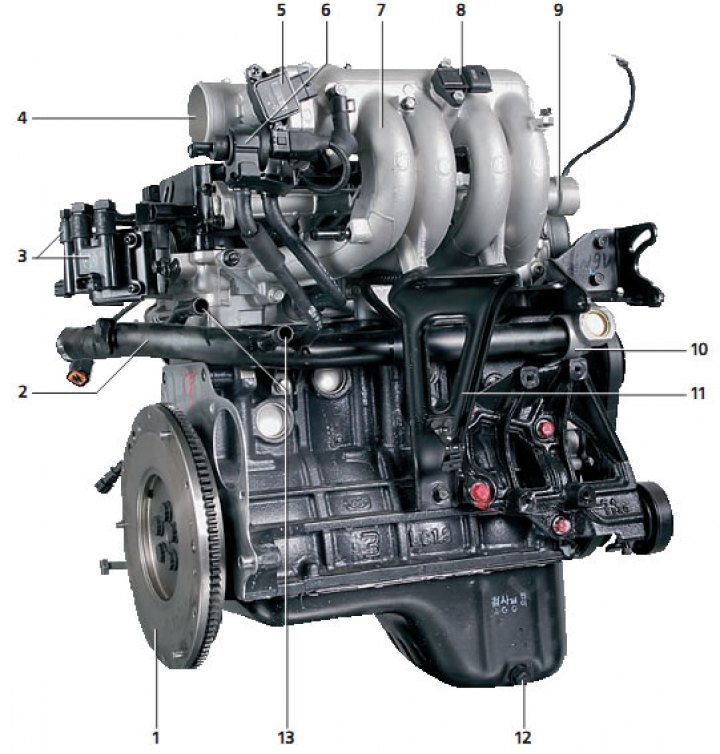

Вид на двигатель сзади: 1 - маховик; 2 - подводящая труба системы охлаждения; 3 - катушки зажигания, 4 - дроссельный узел; 5 - датчик положения дроссельной заслонки; 6 - электромагнитный клапан продувки адсорбера; 7 - впускной трубопровод; 8 - датчик абсолютного давления и температуры воздуха; 9 - топливная рампа; 10 - насос охлаждающей жидкости; 11 - кронштейн впускного трубопровода; 12 - пробка сливного отверстия поддона картера; 13 - патрубки для соединения с радиатором отопителя

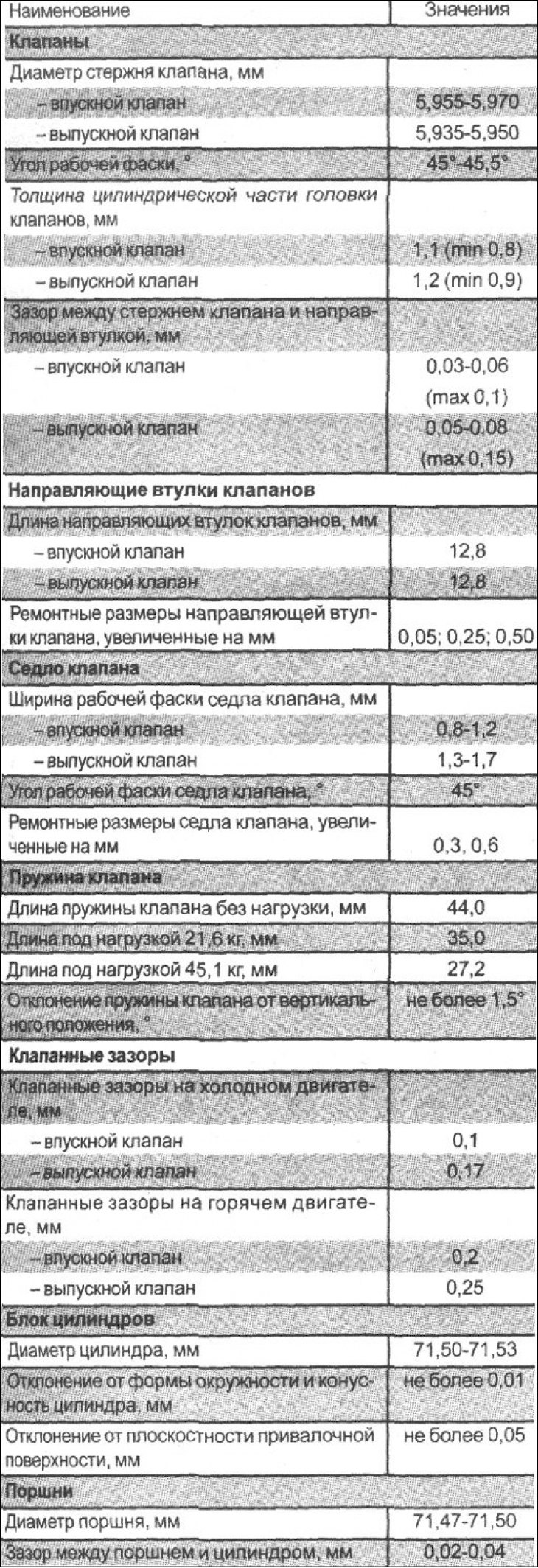

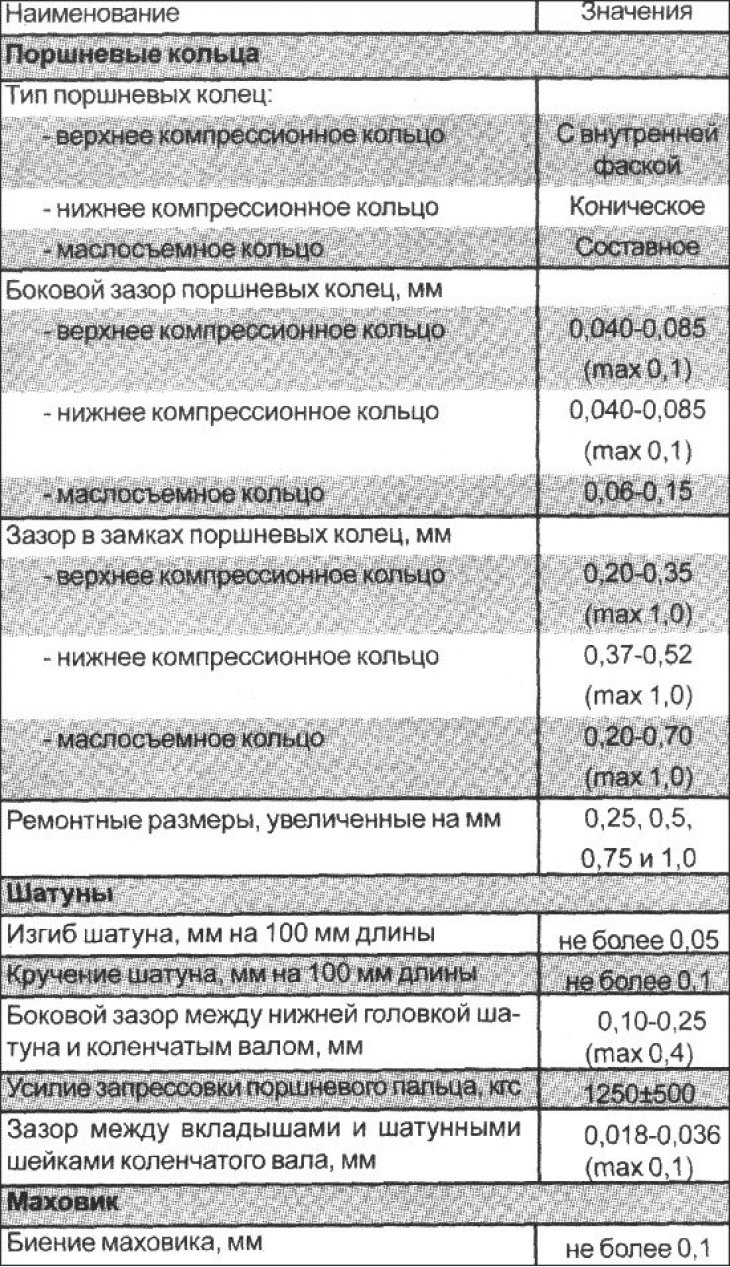

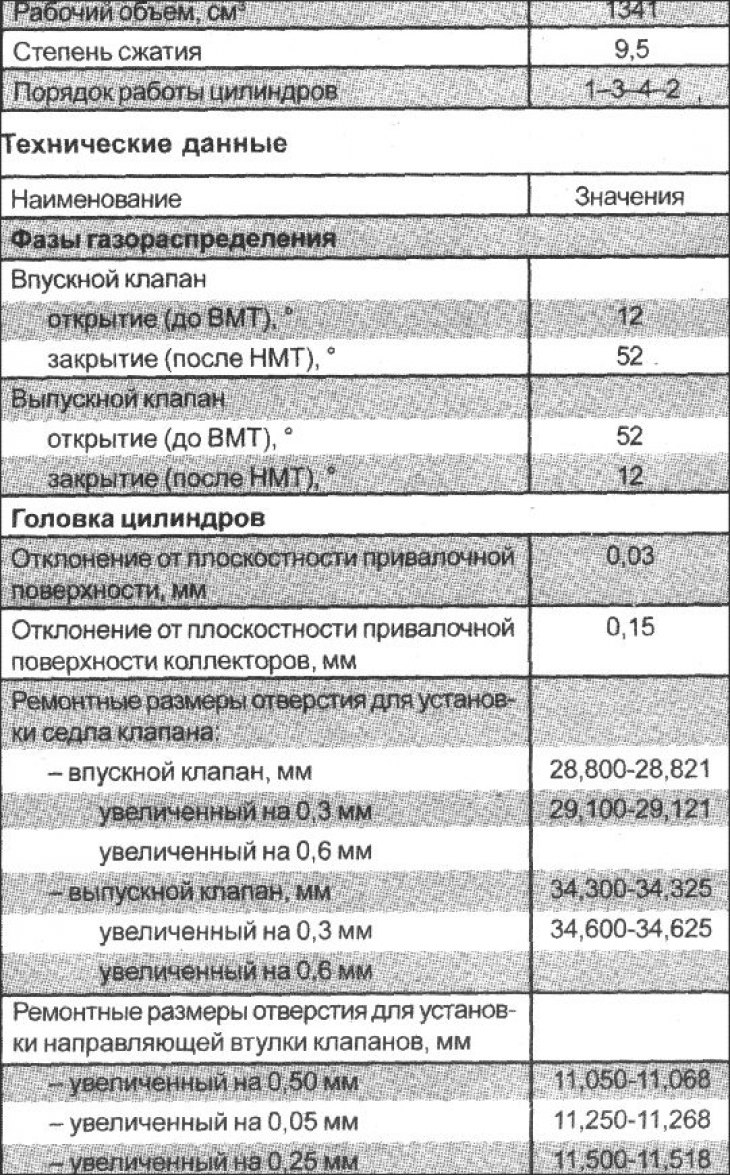

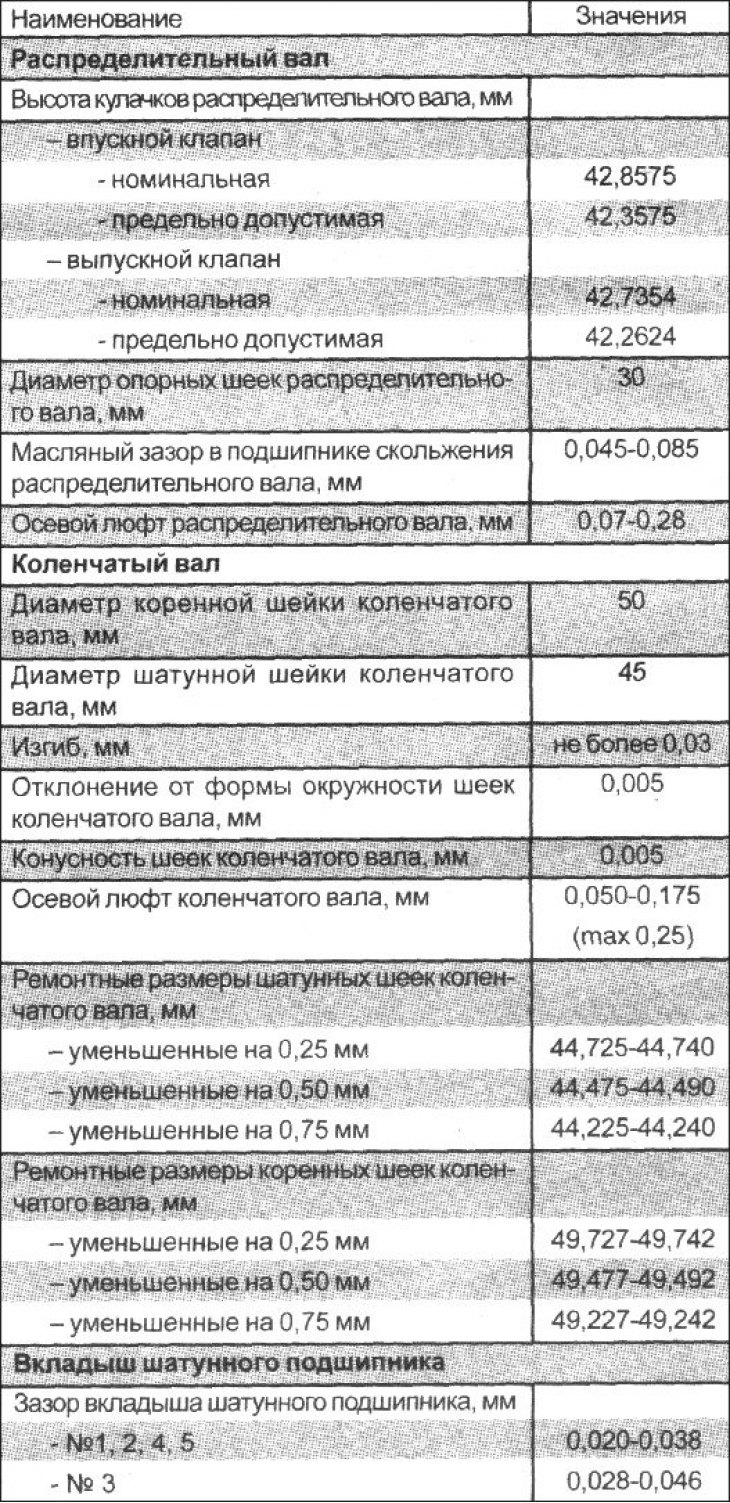

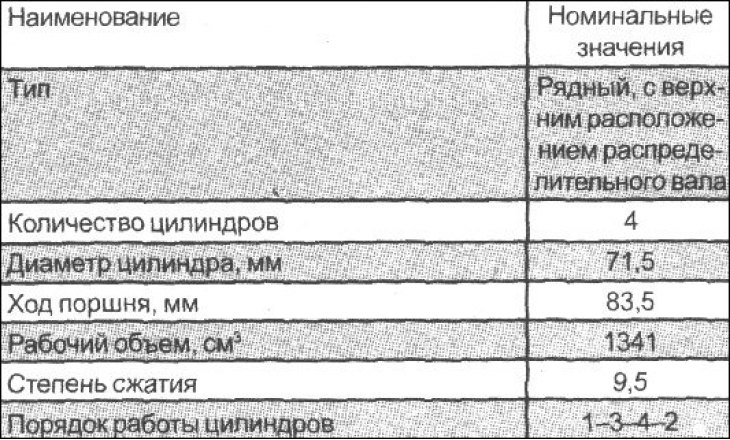

Технические данные бензиновых двигателей 1,3 л.

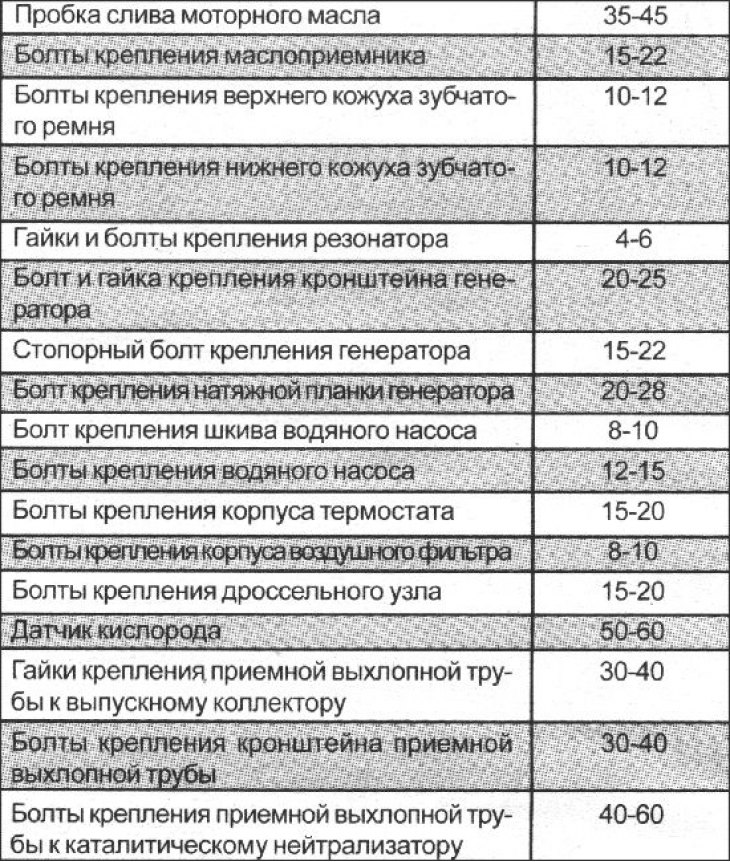

Моменты затяжки резьбовых соединений Н·м
