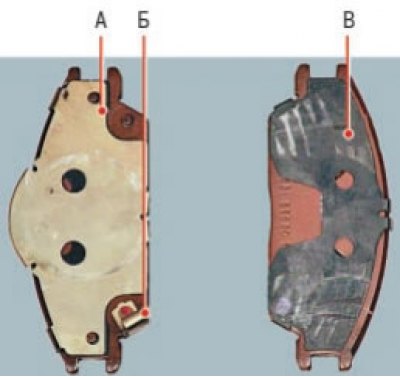

Так выглядят тормозные колодки переднего тормозного механизма:
А - внутренняя тормозная колодка; Б - индикатор износа; В - наружная тормозная колодка
Снятие

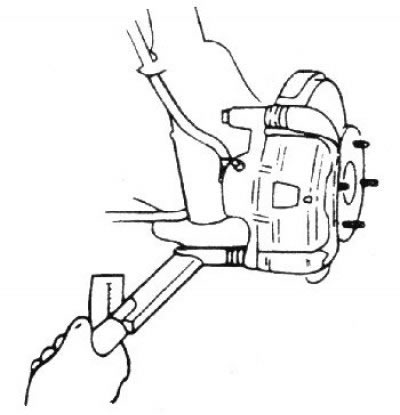

1. Выверните болт крепления нижнего направляющего пальца, поднимите суппорт вверх и закрепите его проволокой.
2. Снимите тормозные колодки.
Внимание! Не нажимайте педаль тормоза после снятия тормозных колодок.
Проверка
1. Проверьте тормозные колодки на отсутствие износа или загрязнения маслом и, при необходимости, замените их.
Материал перепечатан с другого ресурса: HYUNDAIBOOK.ru
Внимание!
- Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. Если тормозные колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
- При замене тормозных колодок проверьте колодки на отсутствие деформации. Удерживающие пружины направляющих пальцев можно заменить новыми или установить повторно используемые пружины, удалив с них загрязнения.
2. Проверьте накладки тормозных колодок на отсутствие повреждений.
Толщина накладок тормозных колодок:
- Номинальная: 9 мм
- Минимально допустимая при износе: 1,0 мм
Установка
1. Установите удерживающие пружины тормозных колодок.
2. Установите тормозные колодки в удерживающие пружины.
