Оглавление: Снятие ⇓ Проверка ⇓
Снятие

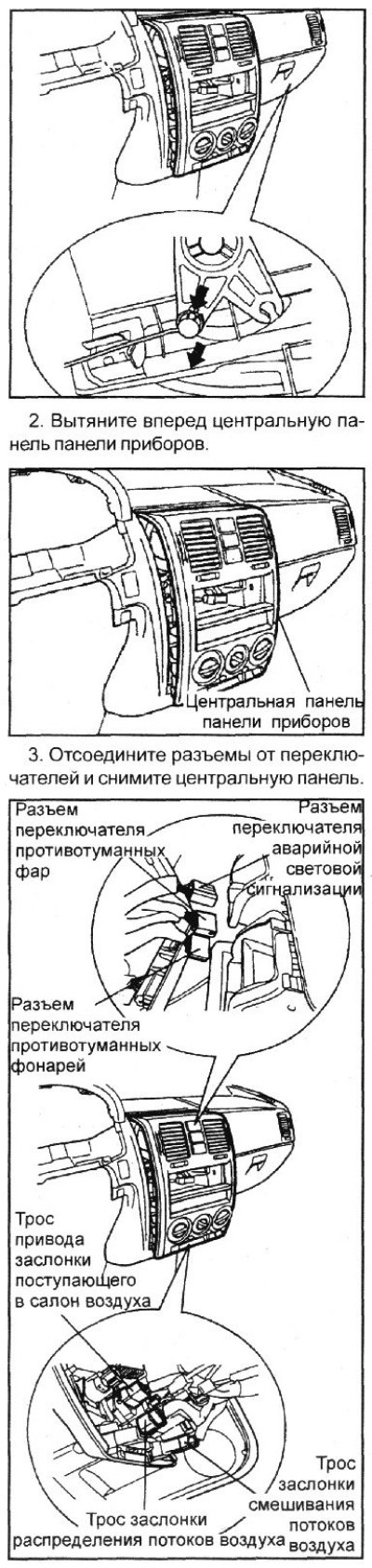

1. Отсоедините два троса привода от отопителя и один трос привода от кожуха вентилятора.
Вентилятор отопителя: 1 - направляющий кожух; 2 - кожух вентилятора; 3 - заслонка поступающего воздуха «А»; 4 - заслонка поступающего воздуха «В»; 5 - направляющий кожух поступающего воздуха; 6 - рычаг привода заслонки поступающего воздуха; 7 - рычаг заслонки поступающего воздуха «А»; 8 - рычаг заслонки поступающего воздуха «В»; 9 - электродвигатель и крыльчатка вентилятора; 10 - резистор; 11 - тяга привода заслонки поступающего воздуха; 12 - зажим троса; 13 - держатель тяги; 14 - пружинная шайба; 15 - винт; 16 - штифт заслонки; 17 - держатель проводов; 18 - уплотнение.
(Статья заимствована с интернет-ресурса HYUNDAIBOOK)

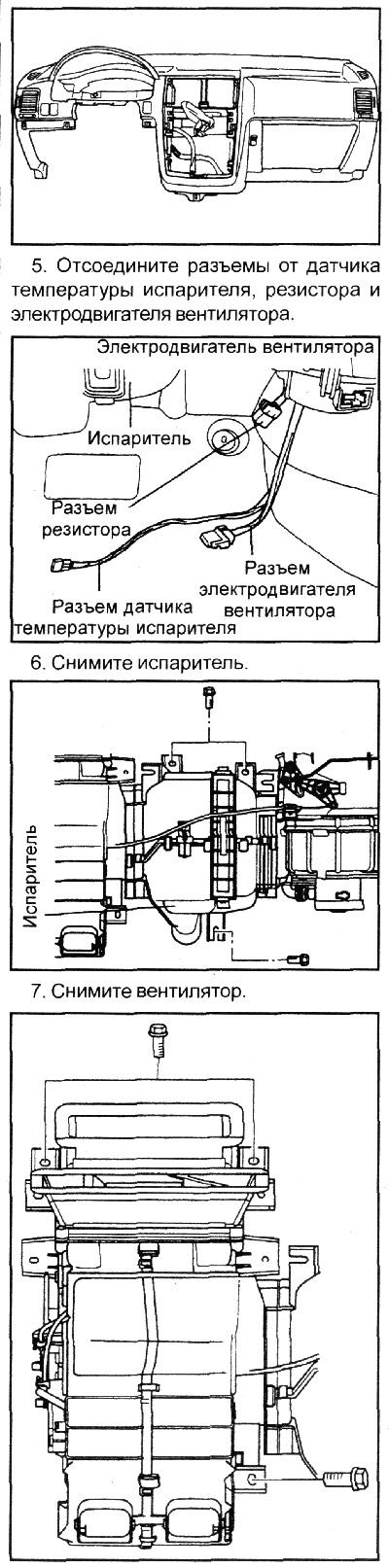

4. Выверните десять болтов и снимите балку панели приборов.
Проверка
1. Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам и разъема двигателя вентилятора. Если двигатель вентилятора вращается, значит, он исправен.
2. Проверьте сопротивление между контактами разъема вентилятора. Если сопротивление не соответствует требуемым значениям, замените резистор.
