Снятие
1. Отсоедините тормозные трубки от главного тормозного цилиндра.

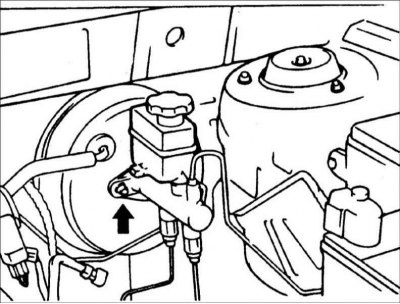

2. Снимите главный тормозной цилиндр. Момент затяжки: 8–12 Н·м.
3. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.
4. В салоне автомобиля снимите пружинный шплинт, и удалите штифт с головкой и отверстием под шплинт.
5. Отверните четыре гайки крепления вакуумного усилителя тормозов.
6. Снимите вакуумный усилитель тормозов.
Установка
1. При установке вакуумного усилителя тормозов снимите с двух сторон усилителя транспортную упаковку.

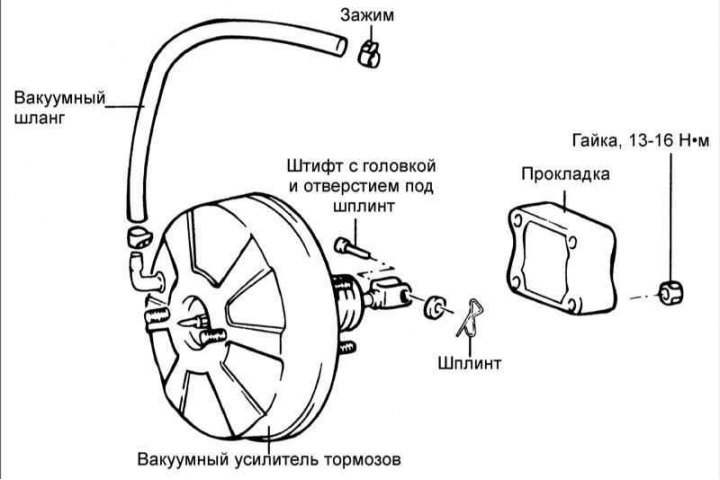

2. Установите вакуумный усилитель тормозов с новой прокладкой на перегородку моторного отсека и закрепите четырьмя гайками. Момент затяжки: 13–16 Н·м.
3. Нанесите слой смазки на установочное отверстие в педали тормоза.

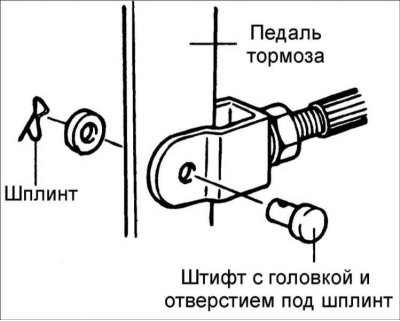

4. Соедините тягу с педалью тормоза и установите штифт с головкой и отверстием под шплинт и закрепите его новым пружинным шплинтом.
5. Установите главный тормозной цилиндр на вакуумный усилитель тормозов и закрепите гайками. Подсоедините тормозные трубки и затяните соединительные гайки крепления трубок.
6. Из моторного отсека присоедините вакуумный шланг к вакуумному усилителю тормозов.
7. Заполните пополнительный бачок тормозной системы тормозной жидкостью. Удалите воздух из гидравлического контура тормозной системы.
8. Проверьте отсутствие утечек тормозной жидкости.
9. Проверьте и, при необходимости, отрегулируйте высоту установки педали и свободный ход педали тормоза.

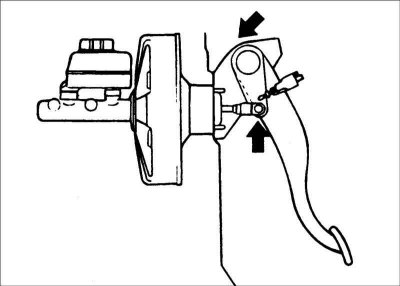

10. После установки нанесите смазку на точки контакта педали тормоза и тяги.
