Характеристики
| Цепь | Установленная емкость | Цвет гнезда | |
| A | Генератор | 100 А | Кобальтовый синий |
| B | Блок управ, двигателем | 20 А | Синий |
| C | Автомат, стеклоподъемник | 30 А | Розовый |
| D | Конденсор | 20 А | Синий |
| Е | Батарея | 50 А | Красный |
| F | Лампы | 30 А | Розовый |
| G | Радиатор | 30 А | Розовый |
| Н | АБС | 30 А | Розовый |
| I | АБС | 20 А | Синий |
| J | Зажигание | 30 А | Розовый |
Плавкие предохранители и реле

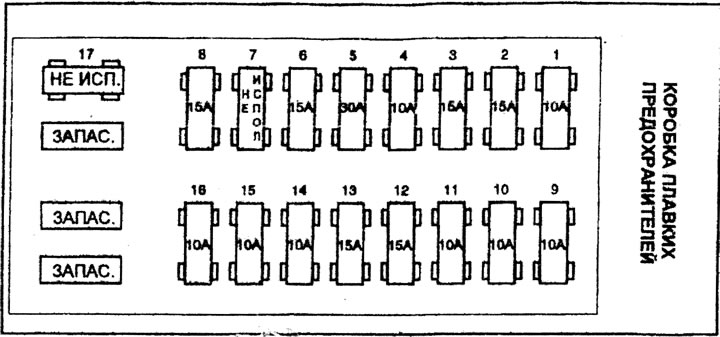

Коробка предохранителей на переднем щитке
Цепи
| Плавкий предохранитель | Сила тока | Цепи |
| 1 | 10 А | Управление компрессором системы кондиционирования воздуха |
| 2 | 15 А | Приводные замки дверей |
| 3 | 15 А | Фонари стоп-сигнала |
| 4 | 10 А | Система предупреждения об опасности |
| 5 | 30 А | Обогреватель заднего стекла |
| 6 | 15 А | Люк в крыше |
| 7 | Не используется | |
| 8 | 15 А | Cтеклоочиститслъ ЕТACS |
| 9 | 10 А | Фонаря указателей поворотов я заднего хода |
| 10 | 10 А | Освещение приборов |
| 11 | 10 А | Антиблокировочная система (АВС) |
| 12 | 15 А | Надувная подушка безопасности |
| 13 | 15 А | Прикуриватель, стеклоподъемники |
| 14 | 10 А | Аудиоаппаратура, модуль управления автоматической коробкой передач |
| 15 | 10 А | Т-ра охл. жидкости; модуль управления трансмиссией |
| 16 | 10 А | Круиз-контроль, люк в крыше, фары |
Плавкие предохранители и реле
| Описание | Сила тока | Защищаемая цепь |
| Плавкие соединения | ||
| А (Темно-голубое) | 100 А | Генератора |
| В (Голубое) | 20 А | Системы управления MFI |
| С (Розовое) | 30 А | Стеклоподъемников |
| D (Голубое) | 20 А | Управления вентилятором кондиционера |
| Е (Красное) | 50 А | Источника энергии аккумуляторной батареи |
| F (Розовее) | 30 А | Фар |
| G (Розовое) | 30А | Управления вентилятором системы охлаждения |
| Н (Розовое) | 30 А | Управления антяблокировочной системой (ABS) |
| I (Голубое) | 20 А | Управления анпйжжировотеой системой (ABS) |
| J (Розовое) | 30 А | Источника энергия зажигания |
| К (Розовое) | 30 А | Управление вентилятором |
| Плавкие предохранители | ||
| Не используется | ||
| Кондиционера | 10 А | Управления кондиционером |
| Сигнала | 10 А | Сигналов |
| Противоуг. | 10 А | Аудиоаппаратуры, пр. уг./сигнализ. |
| Не используется | ||
| Левой задней фары | 10 A | Левой задней фары |
| Правой задней фары | 10 А | Правой задней фары |
| Передах противотумонных фар | 15 A | Передних противотуманных фар |
| Левой фары | 10 А | Левой фары |
| Правой фары | 10 А | Правой фары |
| Силовой разъем | ||
| L | - | Блок управл. трансмиссией, антенны. аудиоаппаратуры (10А) |
| М | - | Плавкого предохранителя #14 (10А) |
