Электросхема системы пуска двигателя (Hyundai Sonata EF)

0

Оглавление: Система пуска двигателя — модели с…⇓ Система пуска двигателя — модели с…⇓

Система пуска двигателя — модели с МКПП

Система пуска двигателя — модели с МКПП

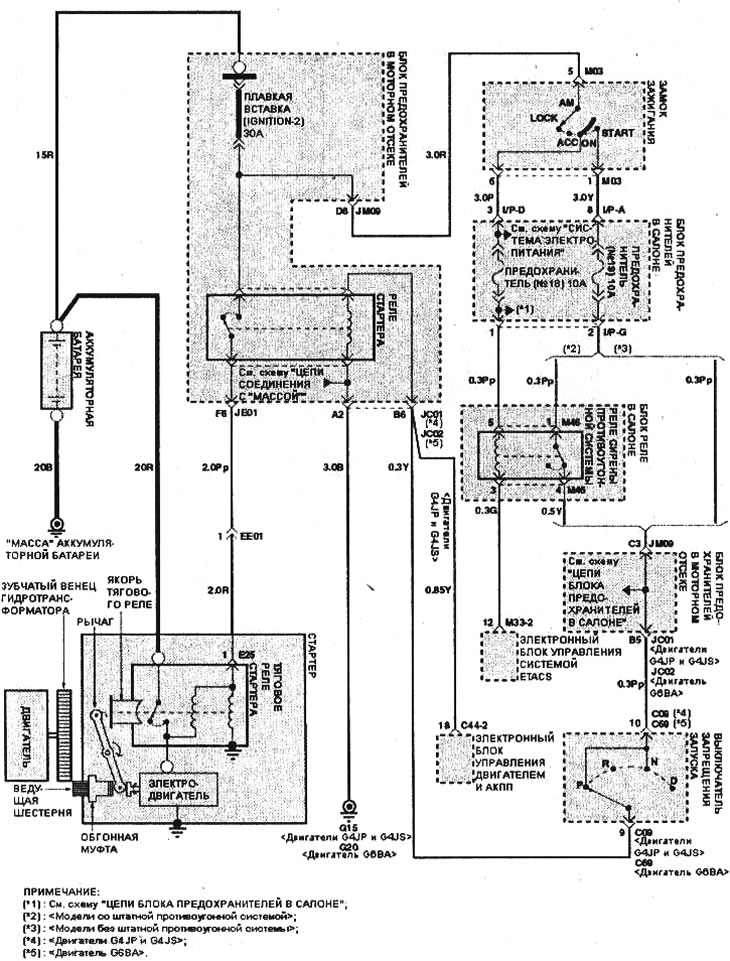

Система пуска двигателя — модели с АКПП

Система пуска двигателя — модели с АКПП

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Данная статья была проверена: Константин Смирнов
