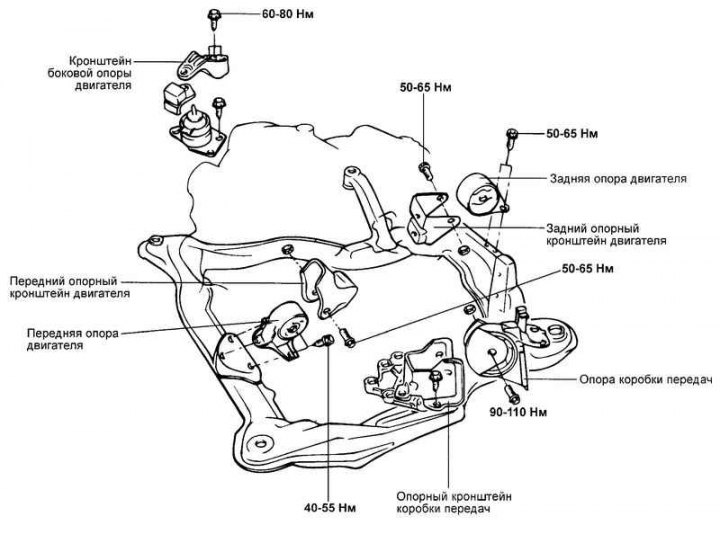

Рис. 2.225. Опоры силового агрегата
Закрепите на подъемных крюках двигателя чалку подъемного устройства. Приподнимите двигатель до снятия нагрузки с опор силового агрегата.
Снятие боковой опоры двигателя

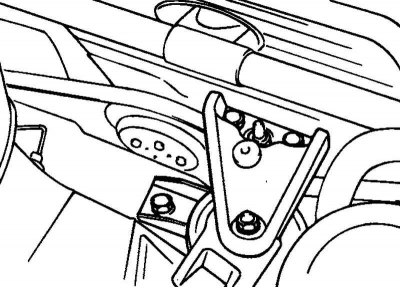

Рис. 2.226. Боковая опора двигателя
Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).
Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.
Снятие опоры коробки передач

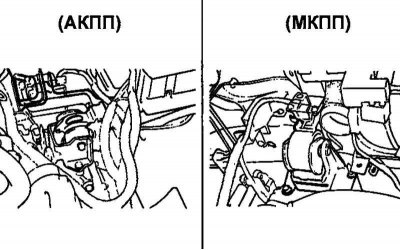

Рис. 2.227. Опоры коробки передач
Отверните болт крепления подушки опоры коробки передач.
Снимите кронштейн опоры.
Снятие передней опоры двигателя

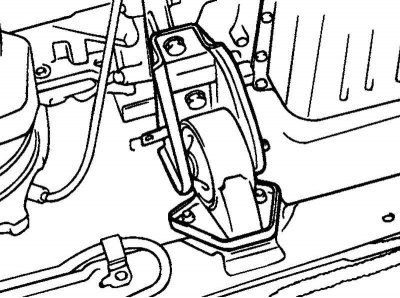

Рис. 2.228. Передняя опора двигателя
Отверните верхние и нижние болты крепления опоры.
Снимите опору в сборе.
Снятие задней опоры двигателя

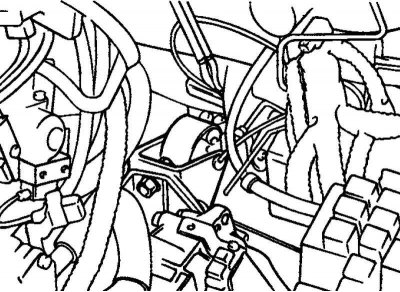

Рис. 2.229. Задняя опора двигателя
Отверните болт крепления подушки опоры.
Снимите с подрамника заднюю опору двигателя в сборе.
