Снятие

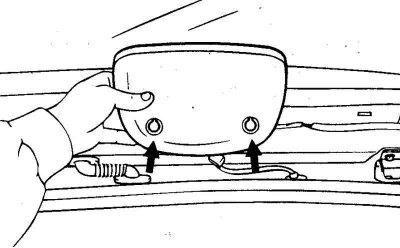

Рис. 8.6. Снятие дополнительного стоп-сигнала
Снимите центральный верхний сигнал торможения (рис. 8.6).

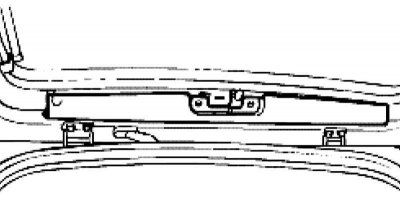

Рис. 8.7. Снятие верхней декоративной накладки
Снимите верхнюю накладку рамки задней двери (рис. 8.7).

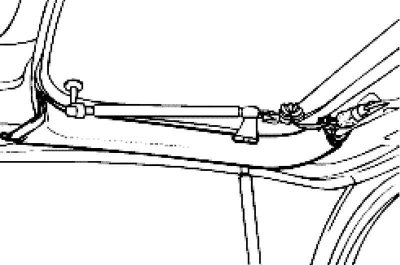

Рис. 8.8. Снятие боковой накладки
Снимите боковую накладку рамки задней двери (рис. 8.8).

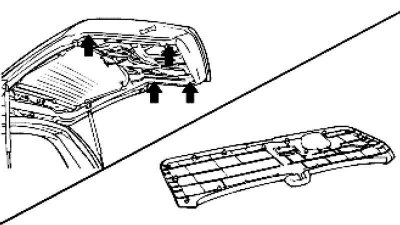

Рис. 8.9. Снятие щитка задней двери
Отверните самонарезающий винт и снимите обивку, затем снимите щиток задней двери (рис. 8.9).
Снимите выключатель стекла задней двери и наружную ручку задней двери.
Снимите молдинг задней панели.
Снимите рычаг заднего стеклоочистителя.
Снимите изнутри блок управления очистителя заднего стекла и электродвигатель очистителя заднего стекла.
Оригинальная статья размещена на портале: HyundaiBook.ru

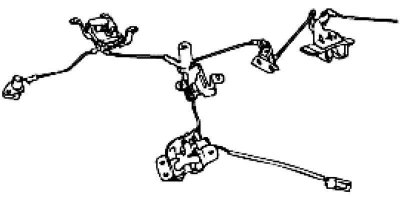

Рис. 8.10. Исполнительный механизм задней двери в сборе
Снимите исполнительный механизм задней двери, фиксатор замка задней двери, фиксатор стекла задней двери и цилиндр замка (рис. 8.10).
Снимите заднюю дверь.
Установка
Установка производится в порядке, обратном снятию.
