Расположение высоковольтных проводов на двигателе
Неправильная установка и расположение высоковольтных проводов на двигателе может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.
Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках.
Проверка
1. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

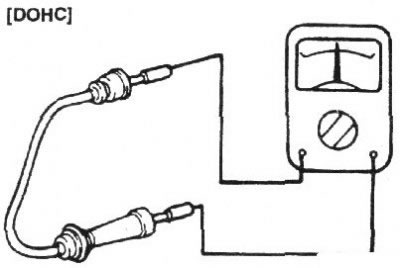

2. Омметром измерьте сопротивление высоковольтных проводов.
Примечание. Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.
Высоковольтные провода
| Высоковольтные провода | ||||
| Цилиндр | №1 | №2 | №3 | №4 |
| Длина, мм | 560 | 440 | 360 | 310 |
| Сопротивление (ВОУв(), Ом | 2,51–3,76 | 1,97–2,96 | 1,61–2,42 | 1,39–2,08 |
| Сопротивление (R16AIPS), Ом | 5,60–11,76 | 4,40–9,24 | 3,60–7,56 | 3,10–6,51 |
Поиск и устранение неисправностей
| Неисправность | Вероятные причины | Метод устранения |
| Двигатель не пускается или пускается с трудом | Неисправен выключатель блокировки стартера | Замените выключатель блокировки стартера |
| Неисправна катушка зажигания | Замените катушку зажигания | |
| Неисправен коммутатор мощности | Замените коммутатор мощности | |
| Неисправны свечи зажигания | Замените свечи зажигания | |
| Повреждены провода системы зажигания | Проверьте и, при необходимости, замените провода | |
| Неравномерный холостой ход вплоть до остановки двигателя | Повреждены провода системы зажигания | Проверьте и, при необходимости, замените провода |
| Неисправна катушка зажигания | Замените катушку зажигания | |
| Неисправны высоковольтные провода | Замените высоковольтные провода | |
| Двигатель работает с перебоями на всех режимах и не обладает достаточной приемистостью | Неисправны свечи зажигания | Замените свечи зажигания |
| Повреждены провода системы зажигания Неисправны свечи зажигания | Проверьте катушку и провода в системе зажигания | |
| Высокий расход топлива | Неисправны свечи зажигания | Замените свечи зажигания |
