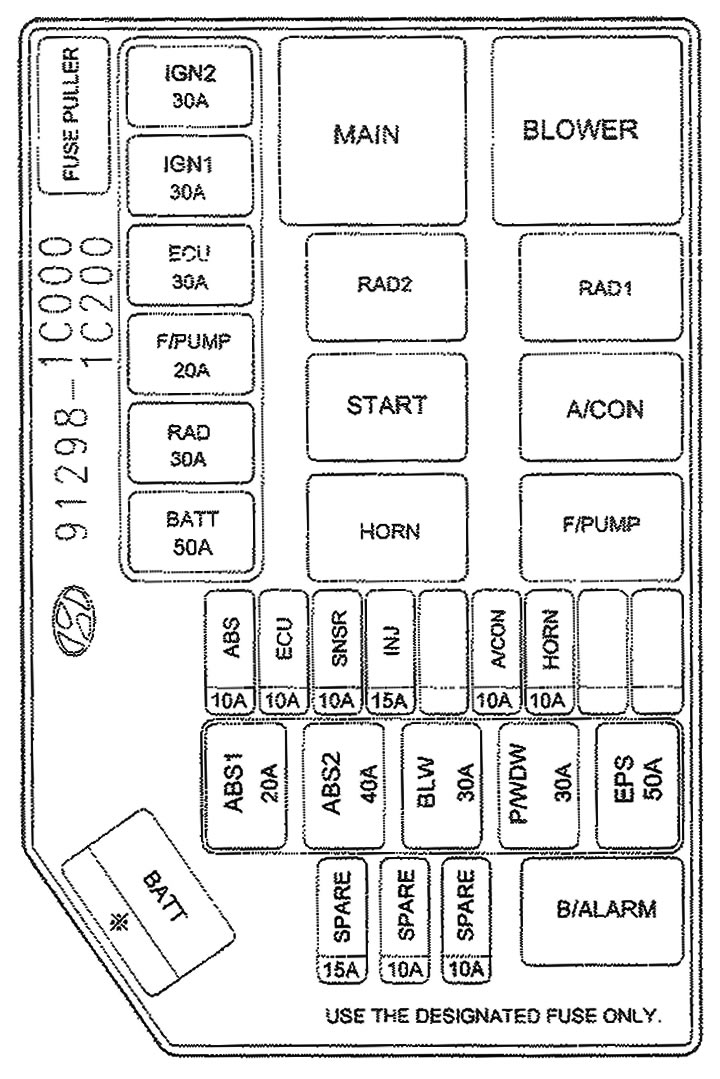

Примечание: Некоторые предохранители могут не устанавливаться на Ваш автомобиль. Данная информация действительна на день публикации руководства. При проверке блока предохранителей смотрите наклейку на нем.
| Описание | Номинальный ток | Защищаемые цепи |
| IGN 2 | 30A | Замок зажигания |
| IGN 1 | 30A | Замок зажигания, реле стартера |
| ECU | 30A | Топливный насос, генератор, электронный блок управления |
| F/PUMP | 20A | Выключатель автоматической отсечки топливоподачи |
| RAD | 30A | Вентилятор радиатора системы охлаждения |
| ВАТТ | 50A | Фары головного света, реле обогревателя |
| ABS | 10A | Антиблокировочная система тормозов |
| ECU | 10A | Электронный блок управления |
| SNSR | 10A | Кондиционер,топливный насос |
| INJ | 15A | Форсунки |
| A/CON | 10A | Кондиционер |
| HORN | 10A | Звуковой сигнал |
| ABS1 | 20A | Антиблокировочная система тормозов |
| ABS2 | 40A | Антиблокировочная система тормозов |
| BLW | 30A | Вентилятор, электродвигатель вентилятора |
| P/WDW | 30A | Электрические стеклоподъемники |
| EPS | 50A | Электрический усилитель рулевого управления |
| ВАТТ | 1,1 л: 100A | Генератор |
| 1,3 л. /1,6 л: 120A | ||
| SPARE | 15A | Запасной предохранитель |
| SPARE | 10A | Запасной предохранитель |
| SPARE | 10A | Запасной предохранитель |
Внутренняя панель (модели с левым расположением органов управления)
| Описание | Номинальный ток | Защищаемые цепи |
| POWER CONN & R/LP | 15A | Лампа освещения салона, аудиосистема, панель приборов |
| H/LP LH | 15A | Индикатор включения дальнего света фар, фара головного света (левая) |
| F/FOG | 10A | Передняя противотуманная фара |
| H/LP RH | 15A | Фара головного света (правая) |
| PR/HTD | 30A | Обогреватель заднего стекла |
| BLOWER | 10A | Вентилятор, люк |
| IGNITION | 10A | Противотуманный свет, ЕТАСМ, электрические стеклоподъемники, корректор фар |
| R/FOG | 10A | Задний противотуманный фонарь |
| FRT/WPR | 20A | Электродвигатель омывателя ветрового стекла |
| HAZARD | 15A | Лампы аварийной сигнализации, ЕТАСМ |
| STOP | 15A | Стоп-сигналы, электрические стеклоподъемники |
| ECUS | 15A | Электронный блок управления |
| HTD MIR | 10A | Обогреватель заднего стекла |
| S/HTD | 20A | Подогрев сидений |
| DHL | 10A | Наружное освещение в дневное время (для Швеции, Финляндии, Исландии) |
| START | 10A | Реле стартера, противоугонная система |
| RR/WPR | 15A | Электродвигатель стеклоочистителя заднего стекла |
| D/LOCK | 20A | Система блокировки замков дверей, люк |
| A/BAG | 10A | Подушки безопасности |
| ECUI | 10A | РСМ, управление ABS |
| C/UGHT | 15A | Прикуриватель |
| CLUSTER | 10A | Панель приборов |
| TAIL RH | 10A | Стоп-сигнал / задний габаритный огонь (правый) |
| T/SIG | 10A | Указатель поворотов, фонарь заднего хода |
| AUDIO | 10A | Аудиосистема, наружные зеркала заднего вида с электроприводом |
| A/BAG IND | 10A | Подушки безопасности, указатели |
| TAIL LH | 10A | Стоп-сигнал / задний габаритный огонь (левый) |
| A/C SW | 10A | Кондиционер |
Внутренняя панель (модели с правым расположением органов управления)
| Описание | Номинальный ток | Защищаемые цепи |
| А/С SW | 10A | Кондиционер |
| TAIL LH | 10A | Стоп-сигнал / задний габаритный огонь (левый) |
| A/BAG IND | 10A | Подушки безопасности, указатели |
| AUDIO | 10A | Аудиосистема, наружные зеркала заднего вида с электроприводом |
| T/SIG | 10A | Указатель поворотов, фонарь заднего хода |
| TAIL RH | 10A | Стоп-сигнал / задний габаритный огонь (правый) |
| CLUSTER | 10A | Панель приборов |
| C/LIGHT | 15A | Прикуриватель |
| ECU1 | 10A | РСМ, управление ABS |
| A/BAG | 10A | Подушки безопасности |
| D/LOCK | 20A | Система блокировки замков дверей, люк |
| RR/WPR | 15A | Электродвигатель стеклоочистителя заднего стекла |
| START | 10A | Реле стартера, противоугонная система |
| S/HTD | 20A | Подогрев сидений |
| HTD MIR | 10A | Обогреватель заднего стекла |
| ECU2 | 15A | Электронный блок управления |
| STOP | 15A | Стоп-сигналы, электрические стеклоподъемники |
| HAZARD | 15A | Лампы аварийной сигнализации, ЕТАСМ |
| FRT/WPR | 20A | Электродвигатель омывателя ветрового стекла |
| R/FOG | 10A | Задний противотуманный фонарь |
| IGNITION | 10A | Противотуманный свет, ЕТАСМ, электрические стеклоподъемники, корректор фар |
| BLOWER | 10A | Вентилятор, люк |
| PR/HTD | 30A | Обогреватель заднего стекла |
| H/LP RH | 15A | Фара головного света (правая) |
| F/FQG | 10A | Передняя противотуманная фара |
| H/LP LH | 15A | Индикатор включения дальнего света фар, фара головного света (левая) |
| POWER CONN & R/LP | 15A | Лампа освещения салона, аудиосистема, панель приборов |
