Оглавление: Снятие и установка ⇓ Разборка люка ⇓
Снятие и установка

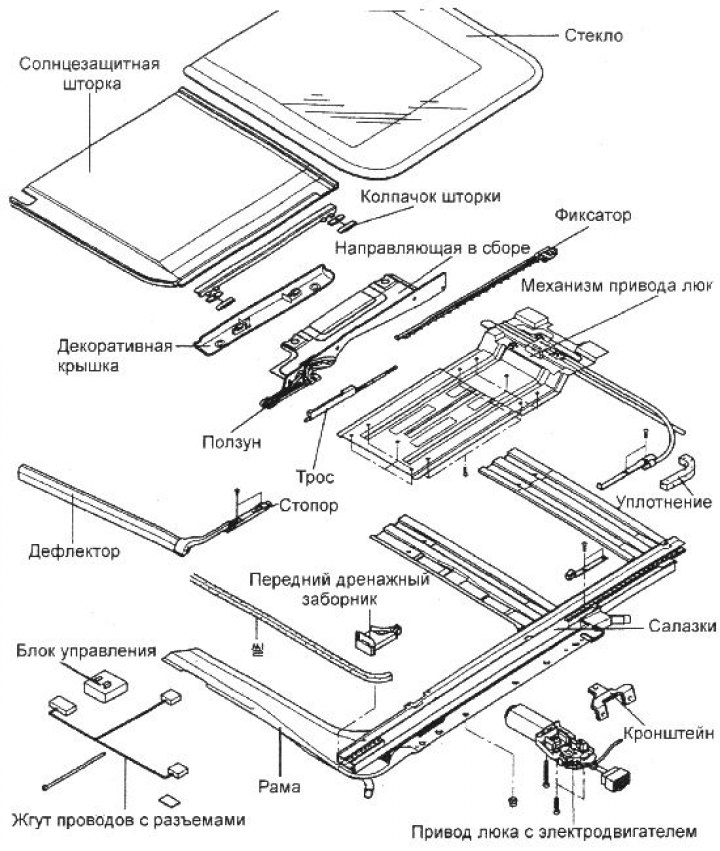

1. Для снятия люка крыши в сборе снимите следующие детали:
- передние сидения;
- заднее сидение;
- консоль крыши;
- обивки передних стоек;
- обивки порогов передних и задних дверей;
- ремни безопасности передних сидений;
- нижние и верхние обивки средних стоек;
- крепление ремней безопасности заднего сидения;
- поперечную облицовку;
- крепление ремня безопасности среднего сидения;
- -боковые обивки багажного отделения;
- обивки задних стоек;
- солнцезащитные козырьки и поручни;
- обивку крыши.

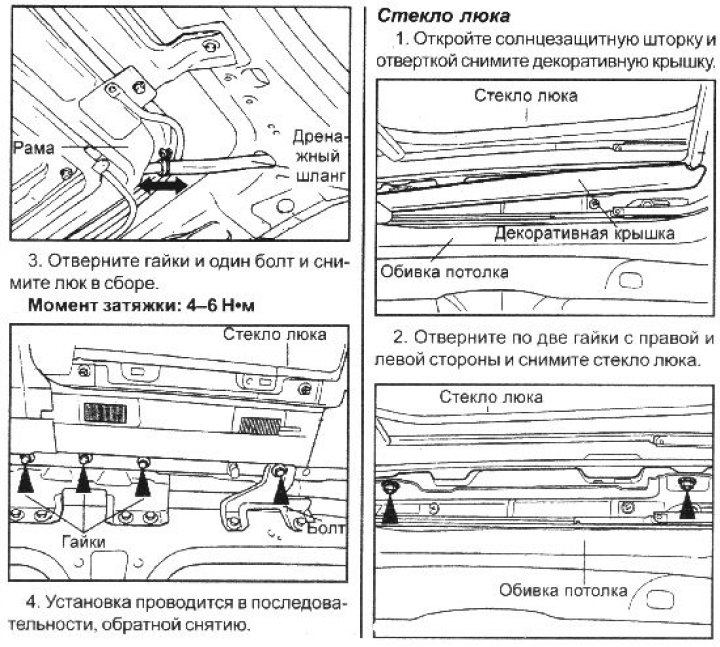

2. Отсоедините дренажный шланг
Момент затяжки: 4–6 Н·м
3. Установка проводится в последовательности, обратной снятию.
Разборка люка

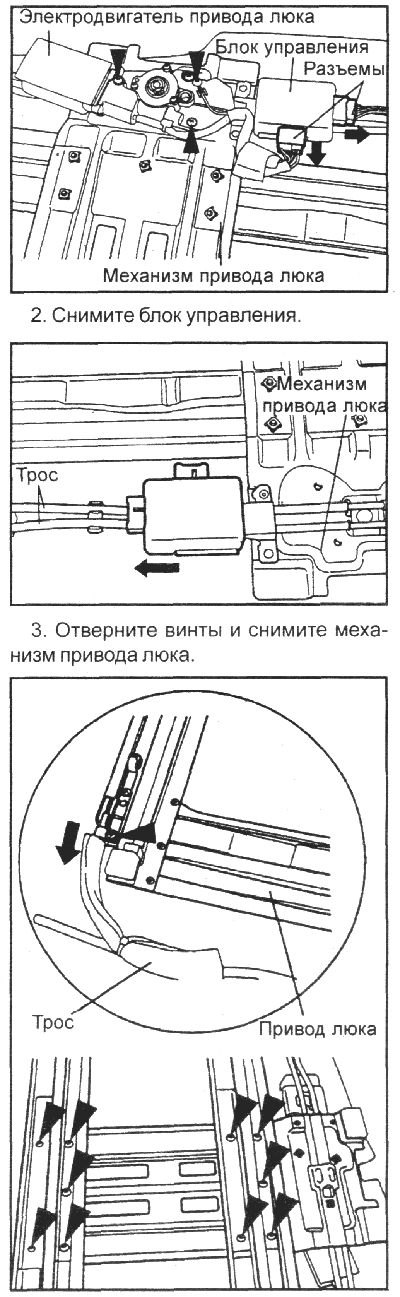

1. Отверните три гайки крепления электродвигателя, отсоедините разъем от блока управления и снимите электродвигатель.
4. Снимите стопор на конце салазки и снимите солнцезащитную шторку.
5. Отверткой нажмите на ползун и поверните направляющую, рукой отжав фиксатор вверх через отверстие на обрат-

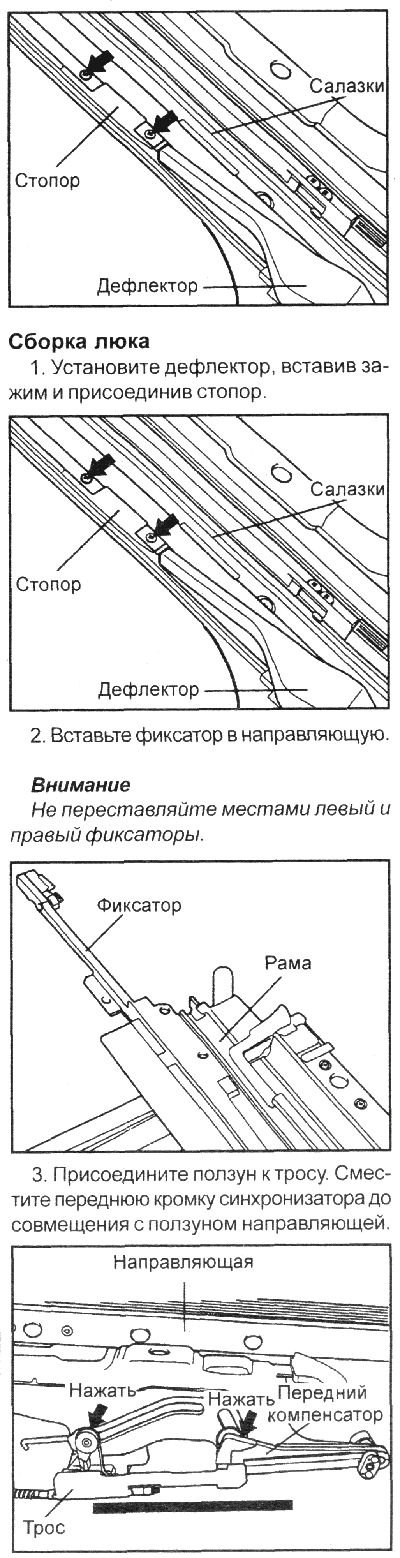

6. Выверните по два винта с левой и правой стороны и снимите дефлектор.
4. Расположите выступ «колодки А» верху, а подушку «колодки В» — внизу.
8. Установите солнцезащитную шторку и вставьте стопор.

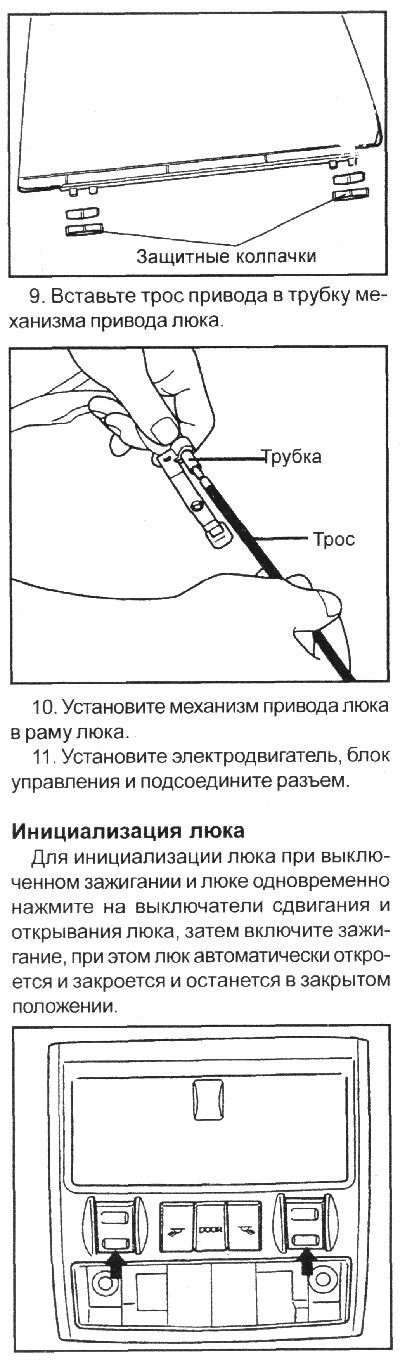

Внимание! При установке шторки проверьте надежность установки защитных колпачков.
Примечание. Инициализацию необходимо выполнить в следующих случаях:
После открывания или закрывания люка вручную.
После замены деталей, в том числе электродвигателя, блока управления и проводов.
После устранения неисправности электропроводки люка.
(Исходный текст опубликован на сайте: «HyundaiBook.ru»)
При нарушении работы после замены аккумуляторной батареи
Аварийное закрывание проводится при выходе из строя электропривода люка или блока управления, например при начале дождя, при езде по автостраде и т.д.

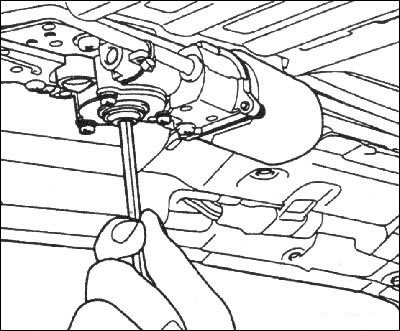

При закрытом люке вставьте шестигранный ключ в гнездо вала электродвигателя и вращайте его по часовой стрелке.
