2. Злийте холодоагент за допомогою спеціальної установки.
3. На холодному двигуні злийте рідину з радіатора.

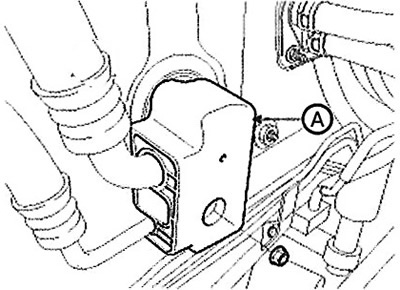

4. Зніміть кришку (А) розширювального клапана.

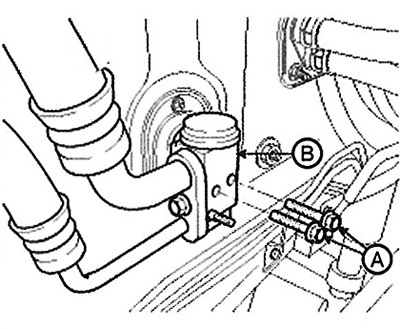

5. Відкрутіть гвинти (А) та зніміть розширювальний клапан (У) із сердечника випарника.
Негайно заглушіть або закрийте кришками магістралі після їх від'єднання, щоб уникнути попадання в них вологи та бруду.
Примітка: Момент затягування: 7,8 – 11,7 Нм.

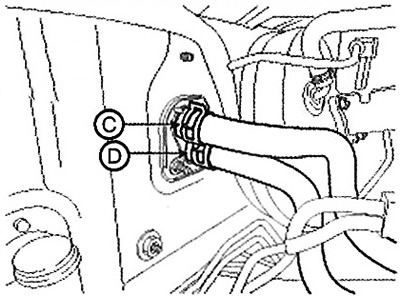

6. Від'єднайте впускний (З) та випускний (D) шланги від блоку обігрівача.
Увага. Після від'єднання шлангів витече охолоджувальну рідину, зберіть її в чисту ємність. Не допускайте потрапляння охолоджуючої рідини на електричні деталі та лакофарбове покриття. В іншому випадку негайно змийте її.
7. Зніміть панель приладів.
8. Від'єднайте роз'єм приводу керування температурою, режим вибору та датчик температури випарника.
9. Зніміть поперечку капота у зборі.

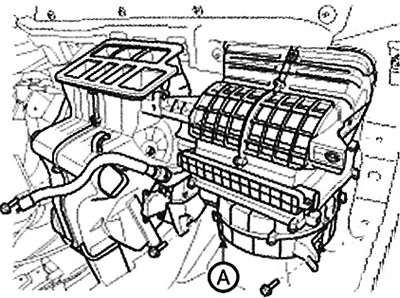

10. Відкрутіть три болта кріплення та зніміть блок опалення та вентилятора.

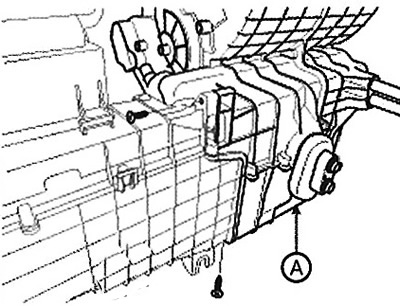

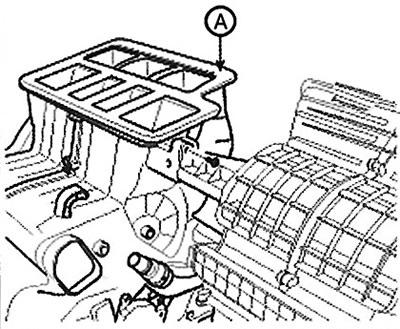

11. Відкрутіть три гвинти та зніміть блок (У) вентилятора з блоку обігрівача.

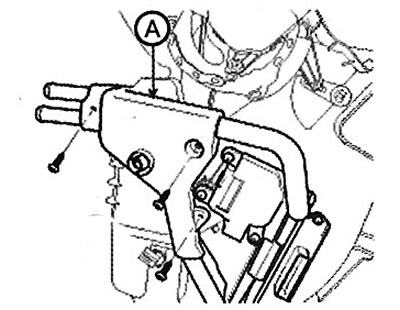

12. Відкрутіть гвинт кріплення та зніміть кришку (А) сердечника обігрівача.

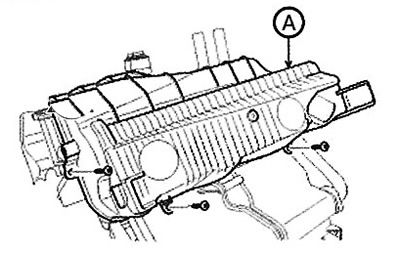

13. Зніміть нижню частину (А) корпусу обігрівача, відгорнувши гвинт.

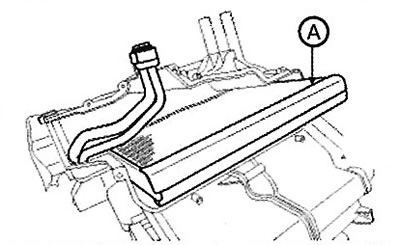

14. Зніміть сердечник (А) випарника.
15. Вийміть сердечник обігрівача, щоб не перегнути впускні та випускні трубки.
16. Установку виконуйте у порядку, зворотному зняттю.
17. Зверніть увагу на такі моменти:
A. При встановленні нового випарника долийте компресорну олію (ND-OIL8).
B. Замініть кільцеві ущільнення новими на кожному штуцері; нанесіть на них тонкий шар олії перед встановленням. Обов'язково використовуйте кільцеві ущільнення, призначені для роботи з холодоагентом R-134a, щоб уникнути витоків.
C. Відразу після використання олії встановіть кришку на ємність і щільно затягніть її, щоб уникнути вологи.
D. Не допускайте потрапляння компресорної олії на автомобіль, оскільки вона може пошкодити лакофарбове покриття. В іншому випадку негайно змийте олію.
E. Нанесіть герметик на ущільнення.
F. Переконайтеся у відсутності витоку повітря.
G. Заправте систему та перевірте її робочі характеристики.
H. Не переплутайте вхідний та вихідний шланги обігрівача, надійно закріпіть хомути.
I. Додайте охолодну рідину.
