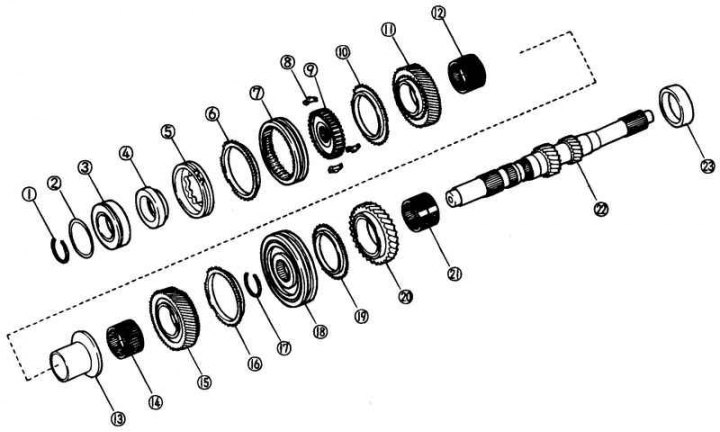

Мал. 3.30. Вхідний вал: 1 – стопорне кільце; 2 – шайба; 3 – підшипник; 4 – проміжна конусна втулка; 5 – проміжна внутрішнє кільце; 6 – кільце синхронізатора; 7 – муфта синхронізатора; 8 – сухар; 9 - маточина синхронізатора; 10 – кільце синхронізатора; 11 – проміжна шестерня п'ятої передачі; 12 - голчастий підшипник; 13 – внутрішнє кільце підшипника проміжної шестерні п'ятої передачі; 14 – голчастий підшипник; 15 - проміжна шестерня четвертої передачі; 16 – кільце синхронізатора; 17 - стопорне кільце; 18 – муфта синхронізатора; 19 – кільце синхронізатора; 20 - проміжна шестерня третьої передачі; 21 - голчастий підшипник; 22 – вхідний вал; 23 – підшипник
Перевірка

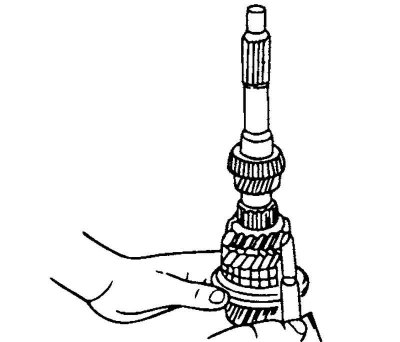

Мал. 3.31. Вимірювання зазору між проміжною шестернею третьої передачі та проміжною шестернею четвертої передачі
Виміряйте зазор між проміжною шестернею третьої передачі та проміжною шестернею четвертої передачі (Мал. 3.31).
Якщо зазор більший за максимально допустимий, перевірте контактні поверхні проміжної шестерні третьої передачі, проміжної шестерні четвертої передачі та муфти синхронізатора (3 передачі – 4 передачі). Замініть пошкоджені деталі.

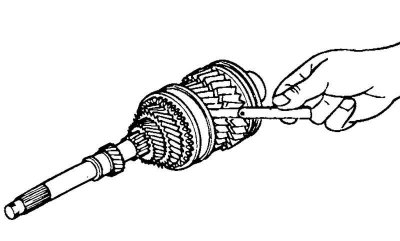

Мал. 3.32. Вимірювання зазору між проміжною шестернею четвертої передачі та проміжною шестернею п'ятої передачі
Виміряйте зазор між проміжною шестернею четвертої передачі та проміжною шестернею п'ятої передачі (Мал. 3.32).
Якщо зазор більший за максимально допустимий, перевірте контактні поверхні проміжної шестерні четвертої передачі, проміжної шестерні п'ятої передачі, муфти синхронізатора (3 передачі – 4 передачі) та муфти синхронізатора (5 передачі). Замініть пошкоджені деталі.
Розбирання
Зніміть муфту синхронізатора передачі 5 в зборі, кільце синхронізатора п'ятої передачі і проміжну шестерню п'ятої передачі використовуючи SST.

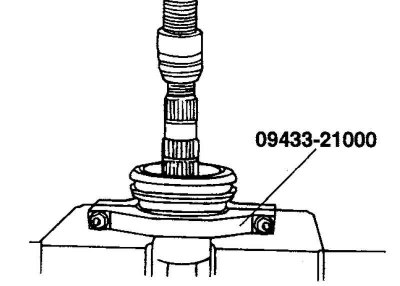

Мал. 3.33. Розбирання компонентів 3 та 4 передач
Зніміть муфту синхронізатора (3 передачі – 4 передачі) у зборі, кільце синхронізатора третьої передачі та проміжну шестерню третьої передачі використовуючи SST (Мал. 3.33).
Складання

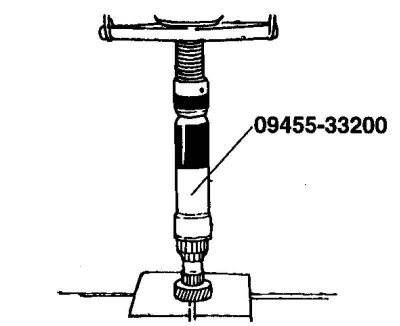

Мал. 3.34. Встановлення нового підшипника
Встановіть новий підшипник за допомогою SST (Мал. 3.34).

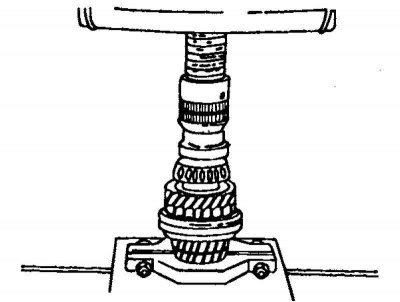

Мал. 3.35. Установка компонентів 5 передачі
Встановіть кільце синхронізатора п'ятої передачі, проміжну шестерню п'ятої передачі та новий підшипник за допомогою SST (Мал. 3.35).
