Uzáver palivovej nádrže

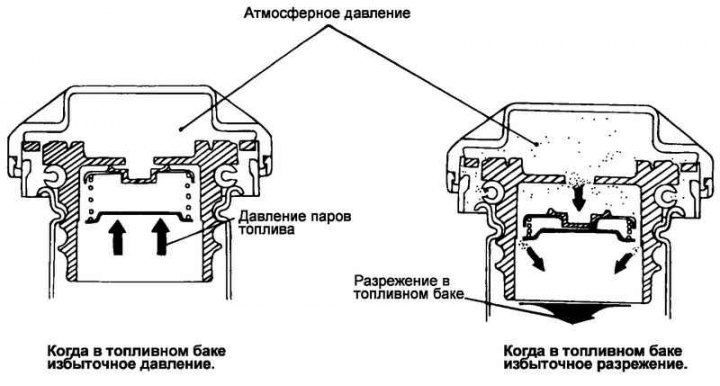

Ryža. 2,227. Uzáver palivovej nádrže
Uzáver palivovej nádrže je vybavený bezpečnostným ventilom, ktorý zabraňuje úniku palivových pár do atmosféry (ryža. 2,227).
Demontáž a montáž pohonu riadenia podávania paliva

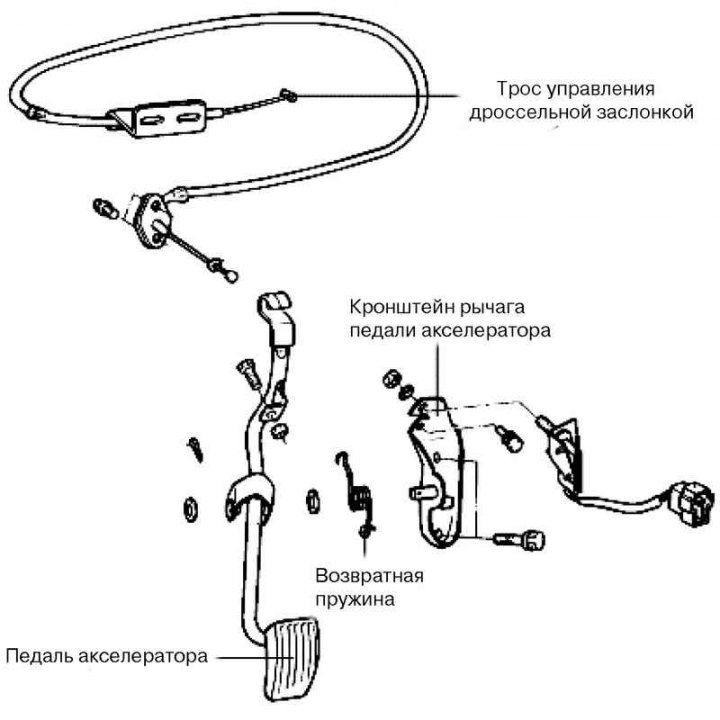

Ryža. 2,228. Diely pohonu paliva
Detaily pohonu riadenia podávania paliva sú znázornené na obr. 2,228.
Odstúpenie

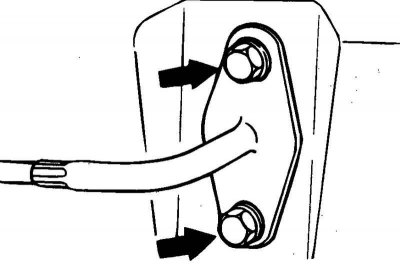

Ryža. 2,229. Skrutky priechodky lanka plynu
Odstráňte puzdro (ryža. 2,229) a vnútorná časť lanka na strane páky plynového pedálu.

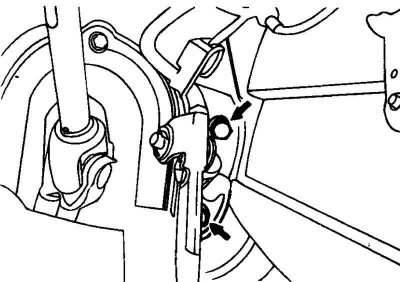

Ryža. 2,230. Skrutky upevnenia ramena páky pedálu akcelerátora
Odpojte elektrický konektor spínača plynového pedála, odstráňte upevňovacie skrutky držiaka plynového pedála (ryža. 2,230) a vyberte plynový pedál.
Kontrola technického stavu
Skontrolujte vnútornú a vonkajšiu stranu kábla, či nie je poškodený.
Skontrolujte hladký pohyb kábla.
Skontrolujte, či nie je zdeformovaná páka plynového pedála.
Skontrolujte poškodenie vratnej pružiny.
Skontrolujte pripojenie objímky ku kovovému držiaku.
Skontrolujte činnosť spínača plynového pedálu.
Inštalácia

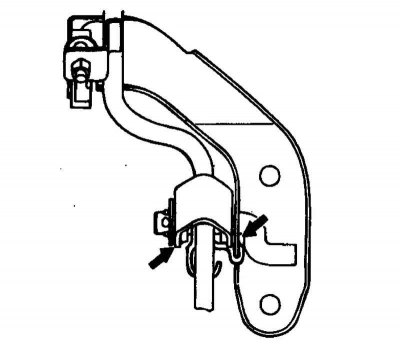

Ryža. 2,231. Aplikačné body maziva
Pri inštalácii vratnej pružiny a páky plynového pedálu naneste na všetky trecie miesta páky viacúčelové mazivo (ryža. 2,231).

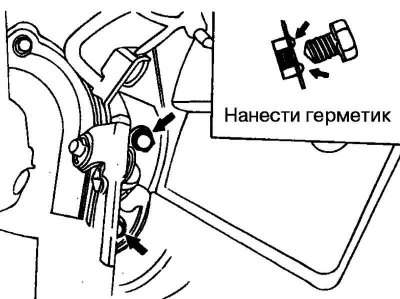

Ryža. 2,232. Tesniace miesta (zobrazené šípkami)
Naneste tmel na otvory pre upevňovacie skrutky ramena pedálu (ryža. 2,232) a utiahnite skrutky predpísaným krútiacim momentom.
Okamih vdýchnutia skrutiek upevnenia ramena páky pedálu akcelerátora: 8–12 Н·м.
Nainštalujte plastovú priechodku lanka plynu bezpečne na koniec ramena pedálu.

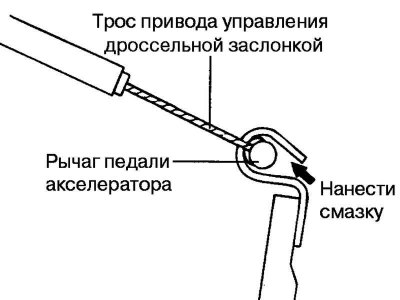

Ryža. 2,233. Tesniace miesta (zobrazené šípkami)
Na koniec kábla naneste viacúčelové mazivo (ryža. 2,233).
Demontáž a montáž palivovej nádrže

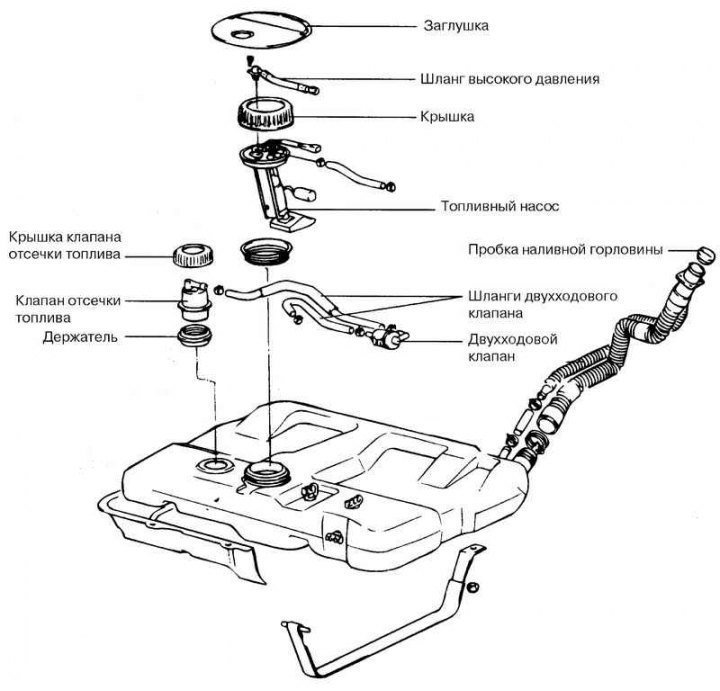

Ryža. 2,234. Palivová nádrž
Systém prívodu paliva pozostáva z palivovej nádrže (ryža. 2,234), palivové čerpadlo, palivový filter, palivové potrubie a palivová lišta so vstrekovačmi.
Sklopte zadné sedadlo dozadu na vankúš a potom sklopte sklopené sedadlo dopredu
Pomocou skrutkovača otvorte poklop palivového čerpadla v spodnej časti karosérie.
Na uvoľnenie tlaku v palivovom potrubí a hadiciach odpojte elektrický konektor od palivového čerpadla, naštartujte motor a počkajte, kým sa motor nezastaví.
Poznámka. Pred odpojením palivového potrubia a hadice znížte tlak v systéme, aby ste zabránili úniku paliva.
Odpojte kábel od záporného pólu batérie.
Odpojte vysokotlakovú hadicu od výstupu palivového filtra, odpojte vodič statickej elektriny.
Pozor! Aby ste zabránili vytekaniu paliva v dôsledku zvyškového tlaku, zakryte hadicovú prípojku handrou.
Umiestnite auto na výťah.
Odpojte plniacu hadicu a prepadovú hadicu od nádrže.
Pod nádrž umiestnite zdvihák.

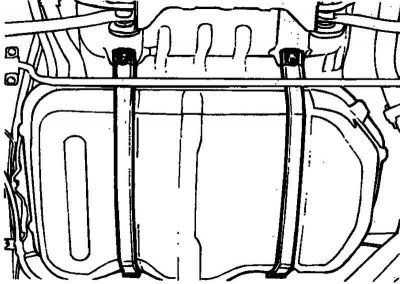

Ryža. 2,235. Obojky na upevnenie palivovej nádrže na spodok karosérie auta
Odstráňte svorky upevňujúce palivovú nádrž k spodnej časti karosérie (ryža. 2,235).
Opatrne vyberte palivovú nádrž.
Kontrola technického stavu
Skontrolujte hadice a vedenia, či nie sú prasknuté alebo poškodené.
Skontrolujte stav uzáveru plniaceho hrdla nádrže.
Skontrolujte palivovú nádrž, či nie je zdeformovaná, korózia alebo praskliny.
Skontrolujte, či v nádrži nie sú nečistoty a cudzie predmety.
Skontrolujte vnútorný filter nádrže, či nie je poškodený a znečistený.
Skontrolujte činnosť dvojcestného ventilu.
Ak chcete skontrolovať zapínací/vypínací ventil, zľahka doň fúknite zo vstupnej a výstupnej strany. Ak vzduch prechádza po miernom odpore, ventil je v poriadku.
Inštalácia
Uistite sa, že tesnenie je bezpečne prilepené k nádrži, potom nádrž nainštalujte a utiahnite samoistiace matice.
Pripojte prepadovú hadicu k nádrži a plniacemu hrdlu a vložte ju do hĺbky asi 40 mm.

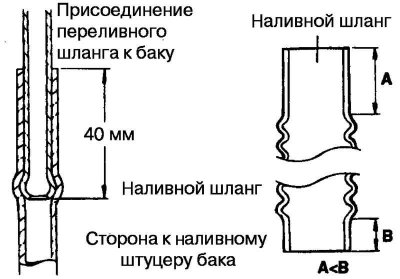

Ryža. 2,236. Schéma pripojenia prívodnej hadice
Pripojte prívodnú hadicu k nádrži jej kratšou, nezvlnenou časťou (ryža. 2,236).
Pripojte parnú hadicu.
Pripojte vysokotlakovú hadicu k palivovému čerpadlu, pričom dávajte pozor, aby ste hadicu nezalomili.
Pripojte elektrický konektor palivového čerpadla.
