2. Vyberte olejovú vaňu a olejový filter.

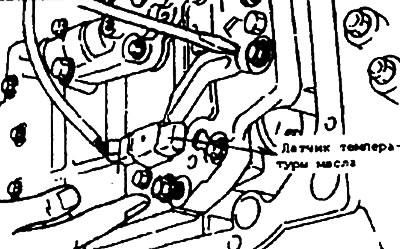

3. Demontujte snímač teploty oleja.
4. Stlačte jazýček na priechodke zväzku solenoidového ventilu a zasuňte ho dovnútra.

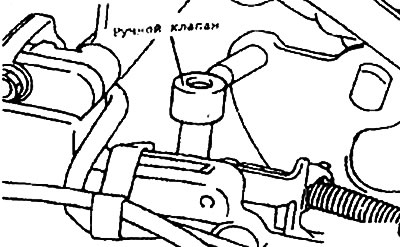

5. Odstráňte zostavu telesa ventilu. Ručný ovládací ventil môže vypadnúť, buďte opatrní.

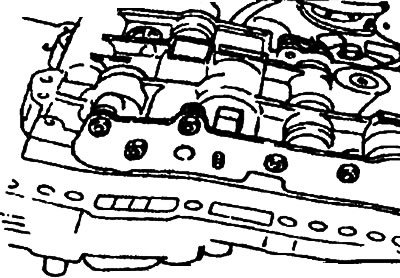

6. Otočte nastavovaciu skrutku ventilu regulátora a nastavte tlak v systéme (nútené podraďovanie) prevzal predvolenú hodnotu.
- Štandardná hodnota: 870-890 kPa
- Zmena tlaku oleja: na každé otočenie nastavovacej skrutky 38 kPa.

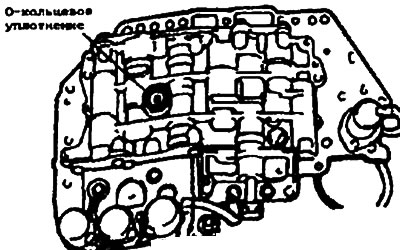

7. Skontrolujte, či je O-krúžok nainštalovaný na hornej strane tela ventilu, ako je znázornené.
8. Vymeňte O-krúžok (O krúžok) konektor solenoidového ventilu s novým.

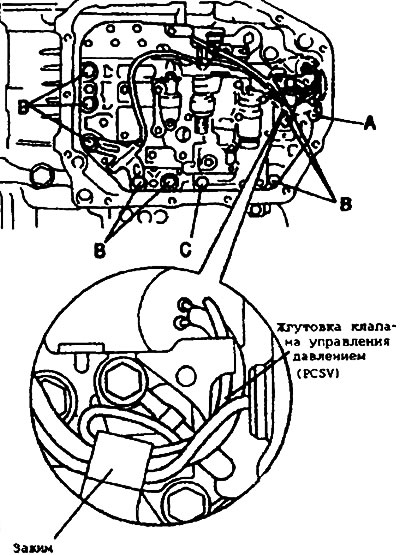

9. Nainštalujte zostavu telesa ventilu do kľukovej skrine a potom vložte konektor do kľukovej skrine. Uistite sa, že zárezová časť konektora je umiestnená podľa obrázka. Tiež sa uistite, že drôty nie sú pricviknuté.
10. Utiahnite upevňovacie skrutky zostavy telesa ventilu (10 kusov) krútiaci moment 10-12 Nm.
- Skrutka A: dĺžka 188 mm
- B: dĺžka 25 mm
- C: dĺžka 40 mm.
POZOR. Pripojte solenoidový ventil a zväzok snímača teploty oleja na zobrazené miesta. To platí najmä pre zväzok solenoidového ventilu na reguláciu tlaku (PCSV), ktorý musí prejsť a byť pripevnený oddelene od ostatných.
11. Nainštalujte olejový filter, nové tesnenie olejovej vane a samotnú vaňu.
12. Pridajte prevodovú kvapalinu. Vykonajte meranie tlaku v systéme. V prípade potreby ho upravte.
