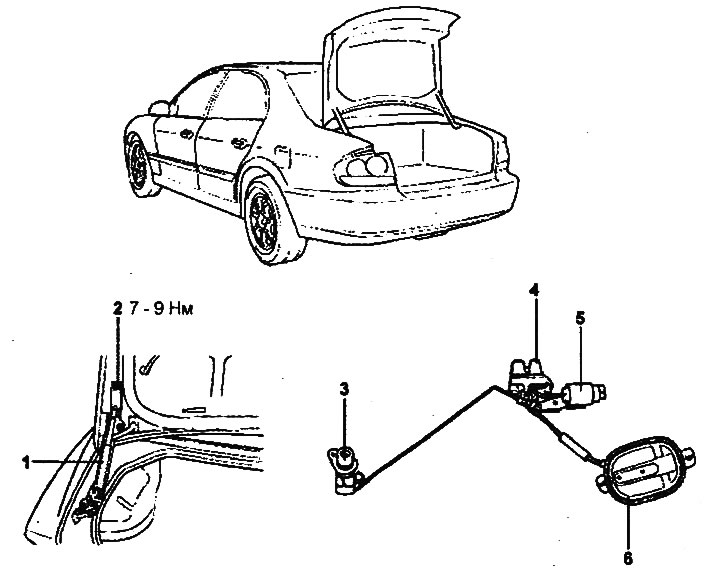

veko kufra.
1 - vzpera tlmiča, 2 - záves veka kufra, 3 - valec zámku veka kufra, 4 - zámok veka kufra, 5 - elektromagnetický ventil otvárania veka kufra, 6 - vnútorná kľučka zatvárania kufra.
Odstránenie a inštalácia

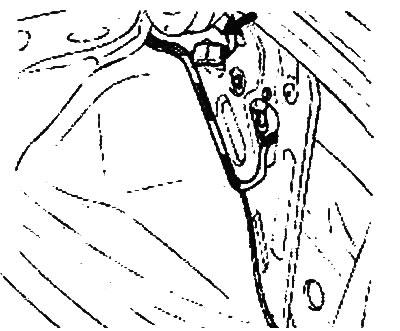

1. Odstráňte hlavnú kabeláž veka batožinového priestoru.

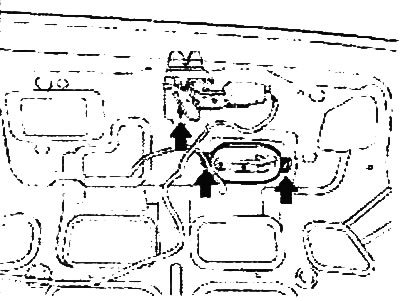

2. Odskrutkujte skrutky upevnenia vnútornej rukoväte zatvárania krytu nosiča batožiny a odpojte ťah zámku krytu nosiča batožiny. Potom odstráňte zostavu zámku veka batožinového priestoru.

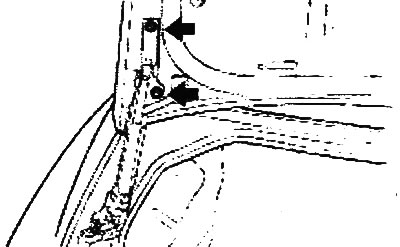

3. Odskrutkujte skrutky upevnenia krytu nosiča batožiny na pántoch a odstráňte kryt nosiča batožiny.
- Uťahovací moment: 7-9 Nm
4. Inštalácia sa vykonáva v opačnom poradí ako pri demontáži.
Úprava

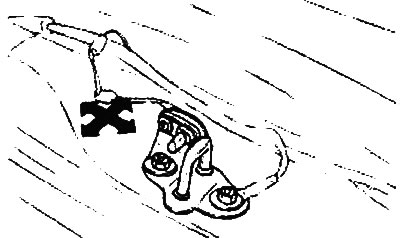

1. Uvoľnite upevňovacie skrutky držiaka pohybom držiakov buď nahor a nadol alebo doľava a doprava, aby ste upravili polohu tak, aby panel veka kufra bol v jednej rovine s povrchom zadnej hrany karosérie.
- Uťahovacie momenty: 7-9 Nm

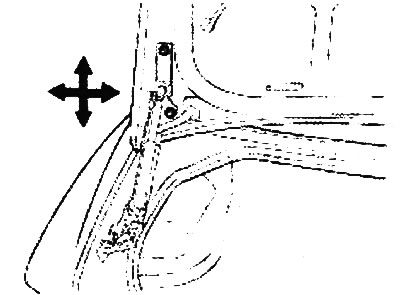

2. Uvoľnite skrutky pántov veka kufra pohybom pántov veka kufra buď nahor a nadol alebo doľava a doprava, nastavte ich polohu tak, aby medzera medzi vekom kufra a karosériou bola po celom obvode veka kufra rovnaká.
- Uťahovacie momenty: 7-9 Nm

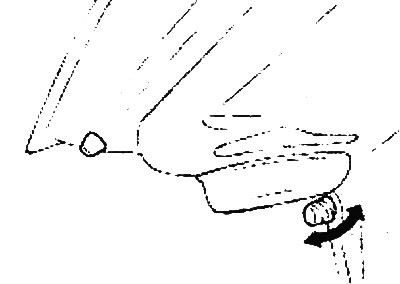

3. Otáčaním gumených podložiek veka batožinového priestoru v smere alebo proti smeru hodinových ručičiek nastavíte výšku veka batožinového priestoru.
Demontáž a montáž predného krídla
Poznámka: Inštalácia prebieha v opačnom poradí ako pri demontáži.

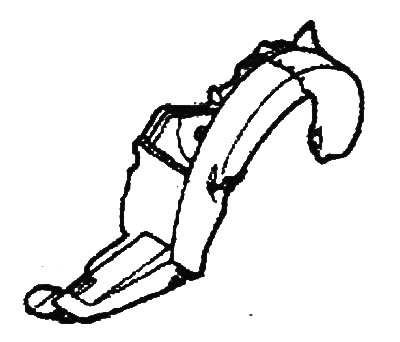

1. Odstráňte vložku predného blatníka a ochranu proti striekajúcej vode.
2. Odpojte káblové konektory svetlometu a predných smerových svetiel a potom vyberte zostavu svetlometu.
3. Demontujte predný nárazník.

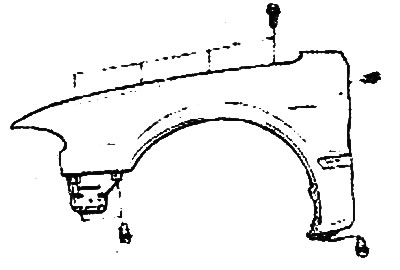

4. Odskrutkujte skrutky upevnenia predného krídla a vyberte krídlo.
Pozor: Opatrne odstráňte predný blatník, aby nedošlo k poškodeniu laku karosérie.
5. Inštalácia sa vykonáva na objednávku, návrat k odstráneniu.
