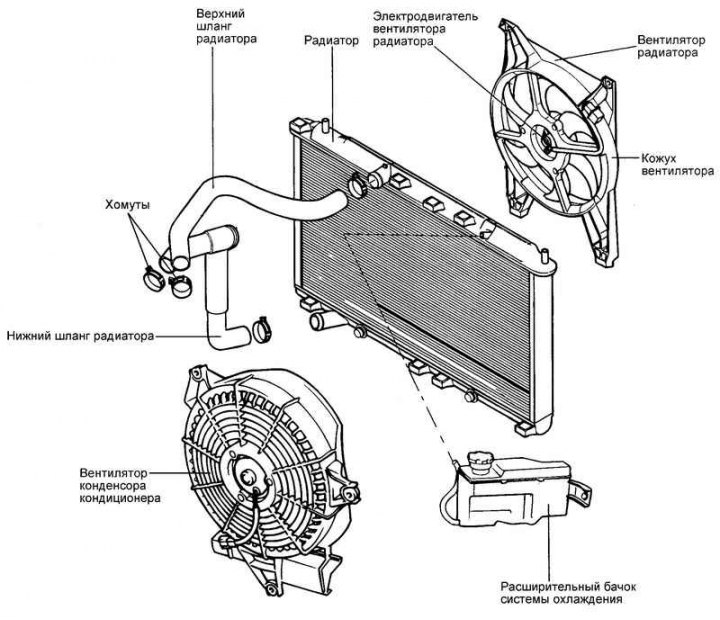

Ryža. 2,158. Komponenty radiátorov
Odstúpenie
Odpojte batériu.
Odpojte konektor motora ventilátora chladiča.
Odstráňte vypúšťaciu zátku chladiča a vypustite chladiacu kvapalinu.

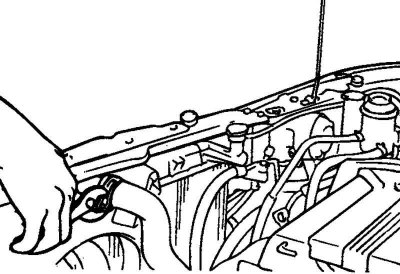

Ryža. 2,159. Odpojenie hornej hadice chladiča
Odpojte hornú a spodnú hadicu chladiča a rúrku expanznej nádrže (ryža. 2,159).
Na modeloch s automatickou prevodovkou odpojte hadice chladiča oleja automatickej prevodovky.
Pozor! Po odpojení hadíc chladiča oleja automatickej prevodovky je potrebné uzavrieť otvory v hadiciach, armatúrach chladiča a potrubí automatickej prevodovky zátkami, aby sa zabránilo úniku oleja z automatickej prevodovky a vniknutiu cudzích častíc dovnútra.

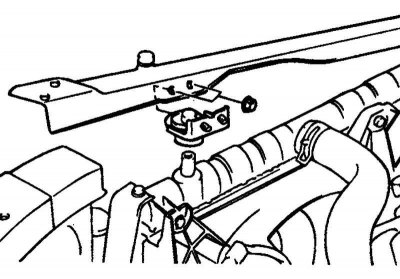

Ryža. 2,160. Upevnenie hornej podpery radiátora
Uvoľnite hornú podpornú skrutku chladiča (ryža. 2,160).
Odstráňte chladič spolu s elektrickým ventilátorom chladiča.
Odstráňte elektrický ventilátor z chladiča.
Vyšetrenie
Skontrolujte chladič, či nemá ohnuté alebo poškodené rebrá a či sa medzi rebrami nenachádzajú cudzie predmety.
V prípade potreby opatrne vyrovnajte rebrá trubice
Skontrolujte chladič, či nie je poškodený a či na ňom nie sú usadeniny vodného kameňa, hrdza alebo korózia.
Skontrolujte hadice chladiča, či nie sú prasknuté, poškodené alebo opotrebované (nosiť).
Skontrolujte poškodenie expanznej nádoby.
Skontrolujte stav hadíc chladiaceho systému automatickej prevodovky.
Inštalácia
Naplňte chladič a expanznú nádrž čistou chladiacou kvapalinou.
Naštartujte motor a zohrejte ho, kým sa neotvorí ventil termostatu. Potom zastavte motor.
Odstráňte uzáver chladiča a pridajte kvapalinu do základne plniaceho hrdla chladiča, potom pridajte kvapalinu do expanznej nádrže po hornú značku.
Skontrolujte, či z chladiča, hadíc alebo spojov neuniká kvapalina.
