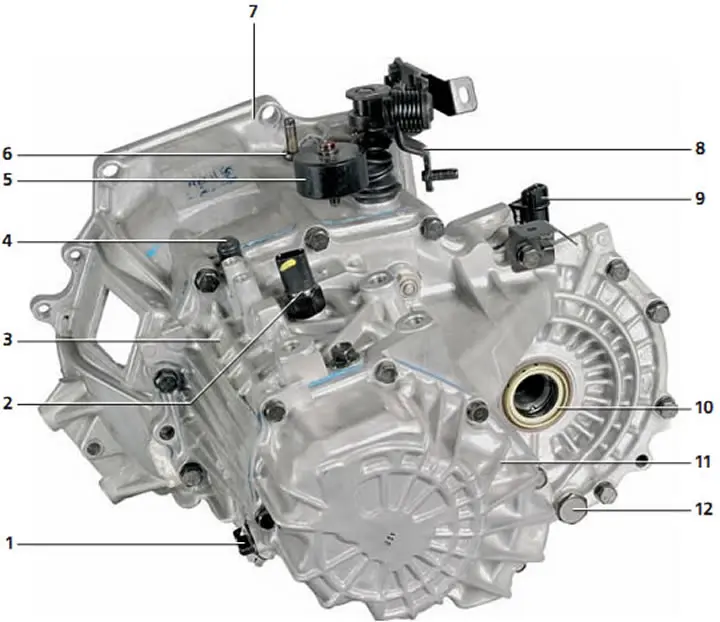

Prenos: 1 - plniaca zátka; 2 - spínač spätného svetla; 3 - skriňa prevodovky; 4 - odvzdušňovač; 5 - zaťaženie mechanizmu radenia prevodových stupňov; 6 - radiaca páka; 7 - puzdro spojky; 8 - páka na radenie prevodových stupňov; 9 - snímač rýchlosti; 10 - olejové tesnenie pohonu ľavého kolesa; 11 - kryt; 12 - vypúšťacia zátka.

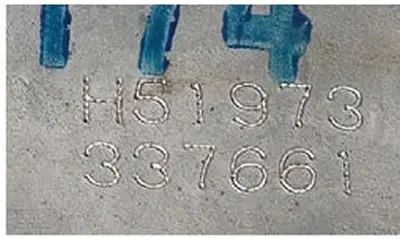

Identifikačné číslo prevodovky
Identifikačné číslo prevodovky H51973 337661 je dekódované takto:
- H - typ (H: M5AF3);
- 5 - rok vydania (2005);
- 1973 - kód konečného prevodu (1973: prevodový pomer 3,842; 2073: prevodový pomer 3,650;
- 337661 - sériové číslo (000001-999999).
Prevodovky motorov s objemom 1,3 litra a 1,6 litra sa líšia v prevodových pomeroch.
Prevodovka premieňa krútiaci moment prenášaný z motora na veľkosť a smer. Je to nevyhnutné pre zabezpečenie optimálnej rýchlosti a plávania vozidla, ako aj pre čo najúspornejšiu prevádzku motora a cúvanie vozidla. Okrem toho prevodovka oddeľuje motor a prevodovku, keď vozidlo stojí a parkuje a keď beží so spusteným motorom.
Časti prevodovky sú umiestnené v kľukovej skrini, ktorá je priskrutkovaná k zadnej časti motora.
Krútiaci moment z motora cez spojku sa prenáša na vstupný hriadeľ prevodovky. Výstupný hriadeľ prevodovky prenáša krútiaci moment cez diferenciál na hnacie hriadele. Ozubené koleso sa zaraďuje pohybom klznej spojky synchronizátora, v dôsledku čoho je ozubené koleso pevne spojené s hriadeľom prevodovky.
Prevodovka je veľmi zložitý celok a jej oprava musí byť vykonaná v špecializovanej dielni, preto táto kapitola popisuje iba demontáž a montáž prevodovky.
Ak chcete odstrániť prevodovku, zdvihnite vozidlo a zaistite ho v tejto polohe. Je tiež potrebné použiť stacionárny zdvihák.

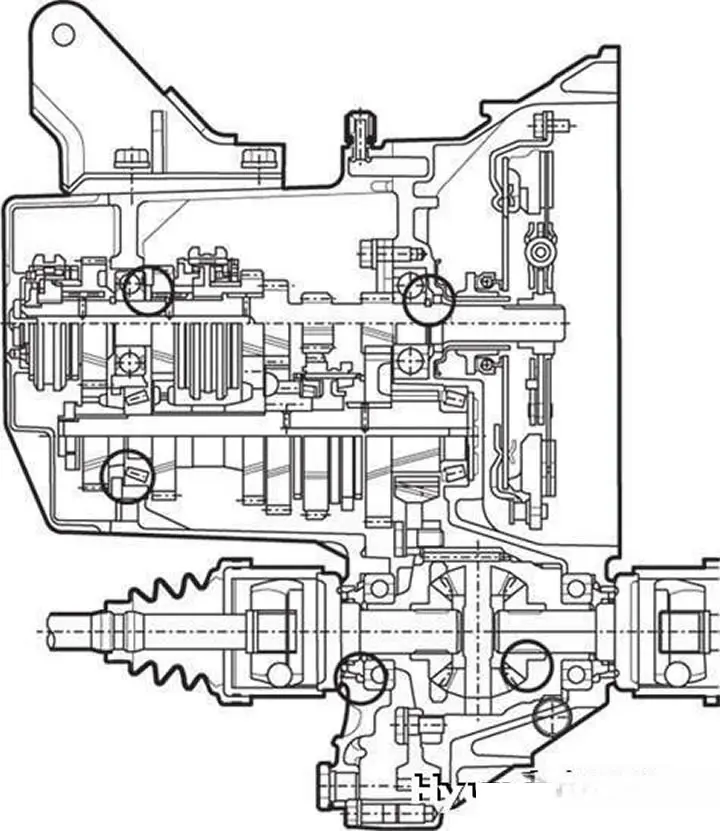

Manuálna prevodovka

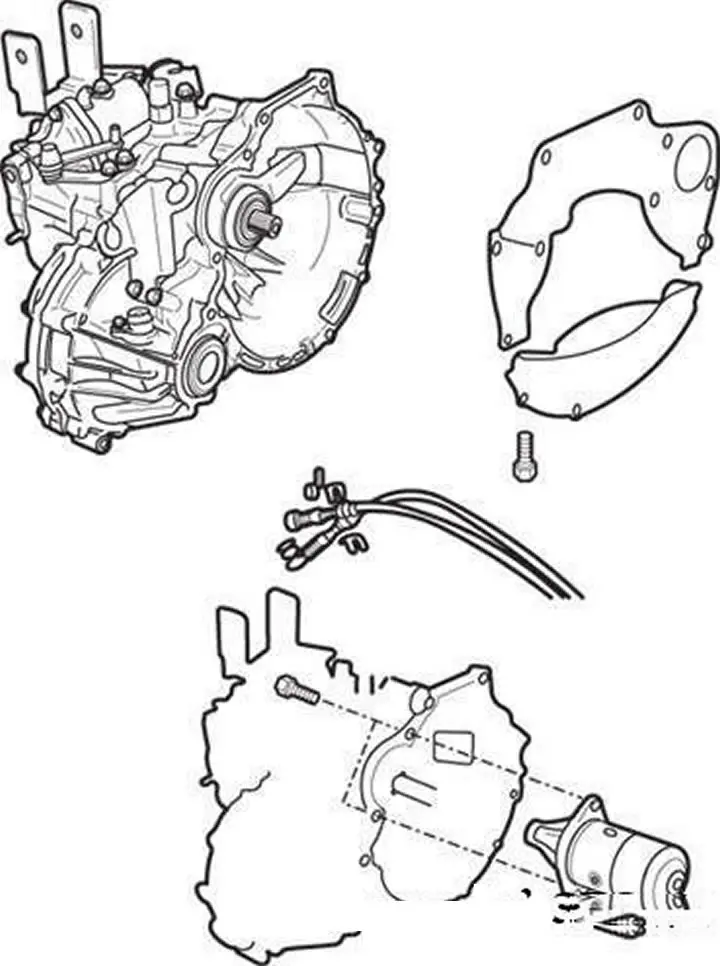

Prenos (informácie o inštalácii)
Prevodové pomery prevodovky agregovanej s rôznymi motormi sú uvedené v tabuľke.
Prevodové pomery manuálnej prevodovky
Prevodovka | Objem motora, l | |||
1,1 | 1,3 | 1,5 | 1,6 | |
I | 3,615 | 3,615 | 3,615 | 3,615 |
II | 1,950 | 1,950 | 1,950 | 1,950 |
III | 1,286 | 1,286 | 1,286 | 1,286 |
IV | 0,971 | 1,030 | 0, 971 | 1,031 |
V | 0,780 | 0,825 | 0,825 | 0,825 |
Obrátené | 3,250 | 3,250 | 3,250 | 3,250 |
hlavný prevod | 4,294 | 3,842 | 3,650 | 3,650 |
Na opravu a údržbu prevodovky sú potrebné nasledujúce špeciálne nástroje a prípravky:
- traverza na zavesenie motora pri demontáži a montáži prevodovky (číslo dielu pre náhradné diely a príslušenstvo 09200-38001);
- sada traverzových podpier na zavesenie motora pri demontáži a montáži prevodovky (náhradné diely a príslušenstvo katalógové číslo 09200-1C000).
Údaje pre kontroly a úpravy, mm
Axiálna vôľa zadného ložiska vstupný hriadeľ | 0,01-0,09 |
Axiálna vôľa sekundárneho ložiska šachta | 0,05-0,10 |
Predpätie ložiska diferenciál | 0,15-0,20 |
Axiálna vôľa pastorka hlavný prevod | 0,025-0,15 |
Axiálna vôľa predného ložiska vstupný hriadeľ | 0,01-0,12 |
