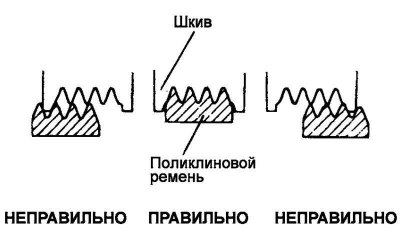

Пиринач. 2.91. Правилно уклапање каиша у жљебове ременица
Проверите да ли је каиш правилно постављен у жлебове ременице (пиринач. 2.91).
Примените силу од 100 Н на обрнуто (Нерадни) стране каиша на средини гране између две ременице. Измерите угиб појаса помоћу мерача затезања.
Пажња! Када постављате клинасти ребрасти каиш, уверите се да траке за трчање каиша правилно стоје у жлебовима ременица.
Пажња! Ако током рада појас «цвили» или проклизавања, проверите контактне површине ременице и саму ременицу на хабање, оштећење или раслојавање. Такође проверите затегнутост појаса.

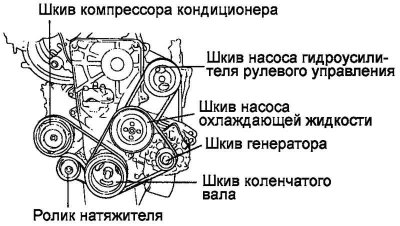

Пиринач. 2.92. Обрис погонског ремена за причвршћивање
Белешка. Напетост каиша се мери на средини траке каиша између назначених ременица.
Белешка. Када постављате нови каиш, подесите затезање тако да одговара просечној вредности из дозвољеног опсега у колони «за нови појас» табеле 2.11. Након постављања каиша, оставите мотор да ради 5 минута или више, а затим проверите да ли је затегнутост каиша исправна са стуба «приликом провере» табеле 2.11.
Белешка. Када подешавате коришћени или нови каиш који је био на мотору дуже од 5 минута, користите оцене дате у колони «за половни појас» табеле 2.11.
Белешка. Када повремено проверавате затегнутост каиша, користите номиналне вредности дате у колони «приликом провере» табеле 2.11.

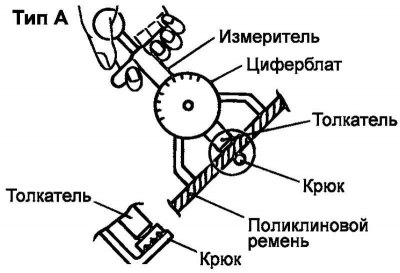

Мерач затезања - тип «А»
Пиринач. 2.93. Мерач затезања - тип «А»
Немојте дозволити да бројчаник мерача било шта додирује приликом мерења (пиринач. 2.93).

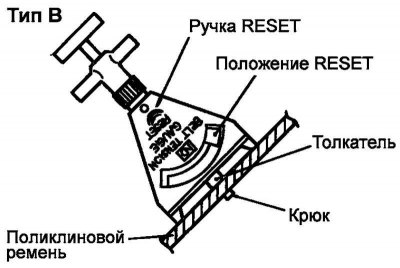

Мерач затезања - тип «ИН»
Када мерите, окрените дугме «RESET» у правцу који показује стрелица и поставите показивач на позицију «RESET».
Пиринач. 2.94. Мерач затезања - тип «ИН»
Ако се мерач затезања скине са појаса, показивач ће остати у положају који одговара вредности затезања. Прочитајте очитавање након уклањања мерача напетости (пиринач. 2.94).
