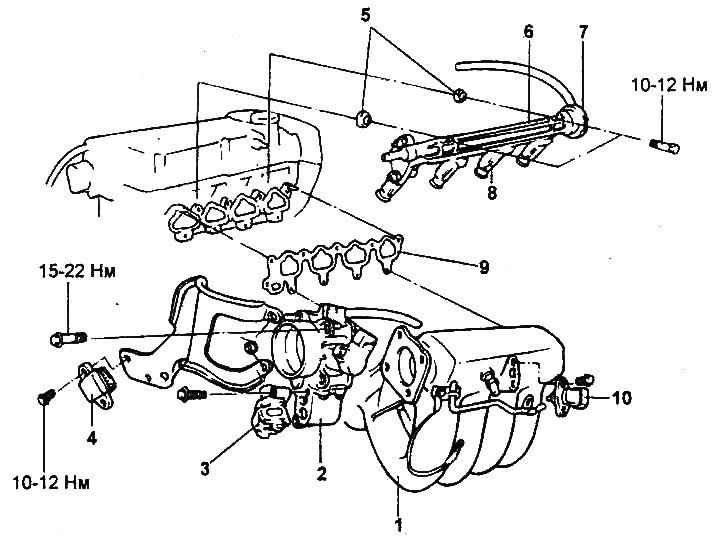

разводник горива (мотор 2,4 л).
1 - усисни разводник, 2 - тело лептира за гас, 3 - серво регулације брзине у празном ходу, 4 - транзистор снаге, 5 - заптивка, 6 - разводник за гориво, 7 - регулатор притиска горива, 8 - ињектор, 9 - заптивка, 10 - сензор апсолутног притиска и сензор температуре ваздуха усисне гране.

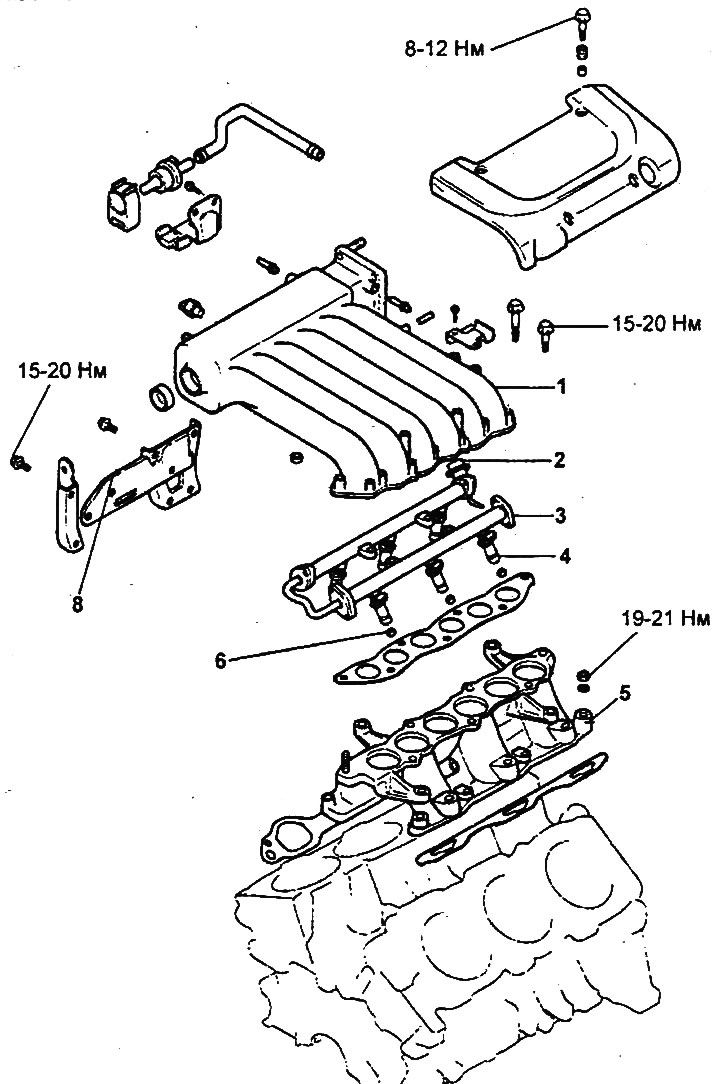

разводник горива (мотор 2,7 л).
1 - пријемник усисне гране, 2 - регулатор притиска горива, 3 - разводник за гориво, 4 - ињектор, 5 - усисни разводник, 6 - заптивка ињектора.
Повлачење
1. Отпустите преостали притисак из водова за гориво високог притиска да бисте спречили прскање горива.
Опрез: због преосталог притиска у цеви за гориво високог притиска, покријте филтер за гориво крпом како бисте спречили прскање горива.

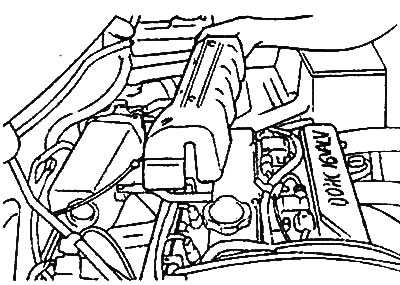

2. (Мотори 2,0 л / 2,4 л.) Скините заштитни поклопац ињектора.

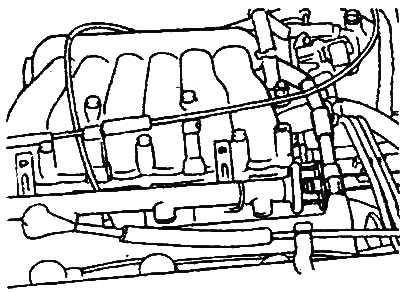

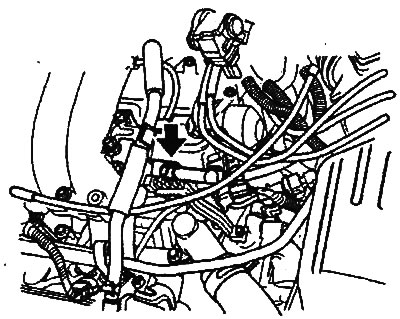

3. Одвојите црево за гориво високог притиска са разводника за гориво и црево за повратак горива.
4. Уклоните разводник за гориво заједно са ињекторима.
Напомена: Пазите да не испадну ињектори када скидате разводник за гориво.

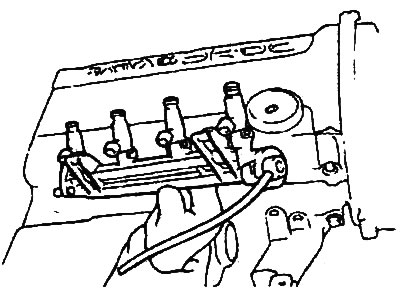

2.4Л мотор
Инсталација
1. Инсталирање млазнице.

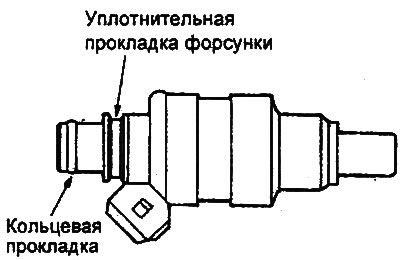

- А) Инсталирајте нови О-прстен тела млазнице и нови О-прстен млазнице.
- б) Пре уградње, нанесите мало уља за вретено или бензина на О-прстен распршивача млазнице.

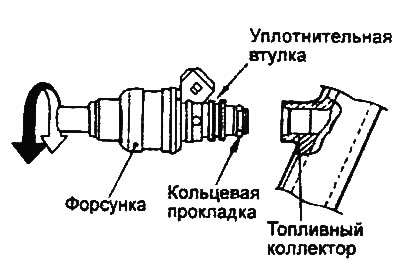

- В) Окрећући млазницу лево и десно, пажљиво је поставите у разводник за гориво. Пазите да не оштетите О-прстен приликом постављања ињектора.
- Г) Након уградње, проверите да ли се ињектор глатко окреће у разводнику за гориво.
Напомена: Ако се ињектор не окреће глатко у разводнику за гориво, онда је О-прстен можда прикљештен. У том случају, одвојите ињектор од разводника за гориво, поново га убаците у разводник за гориво и проверите да ли се глатко окреће
2. Инсталирајте регулатор притиска горива на разводник за гориво на исти начин као и убризгавање. Затегните монтажне завртње регулатора.
- Момент затезања: 4-6 Нм
3. Инсталирајте склоп разводника горива на главу цилиндра.

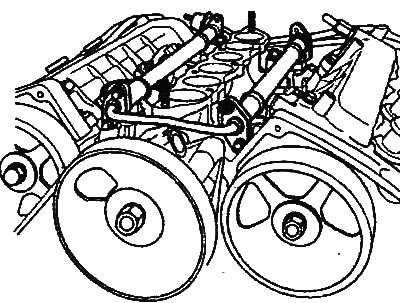

Мотор 2.7 л.
4. Повежите прирубницу црева за гориво високог притиска на разводник за гориво. Затегните завртње за причвршћивање на номинални обртни момент.
- Момент затезања: 3-4 Нм
