Уклањање и уградња
1. Уклоните осигурач за систем паљења.

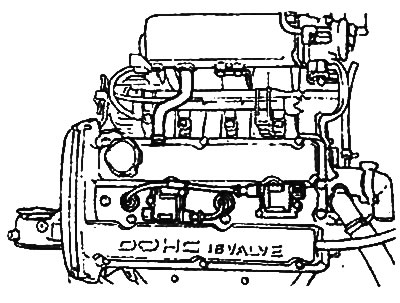

2. Уклоните средишњи поклопац.
3. Одвојите жице за паљење од намотаја за паљење и одвојите жице за свећице високог напона.
Напомена: Када одвајате жицу свећице високог напона, држите се само за гумени поклопац на жици. Ако се жица свјећице искључи повлачењем саме жице, може доћи до унутрашњих прекида у струјном колу.
4. Уклоните завојнице.
5. Инсталација се врши обрнутим редоследом од уклањања.
Преглед

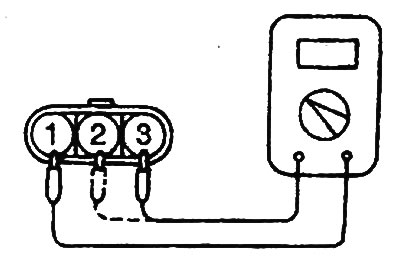

1. Мерење отпора примарног намотаја намотаја за паљење.
- А) Повежите жицу са негативног терминала 3В напајања на терминал "2" завојнице за паљење. Затим проверите стање кола између пинова "3" I "2" калемови за паљење са искљученим и повезаним са излаза "1" жица завојнице паљења до позитивног терминала напајања.
Сто. Провера примарног намотаја завојнице за паљење.
Закључак "1" и позитивни терминал напајања | Круг између терминала "3" I "2" |
повезан | Коло затворено (отпор приближно 0,86 ома) |
није повезан | Отворено коло |
- б) Замените транзистор напајања ако је неисправан.

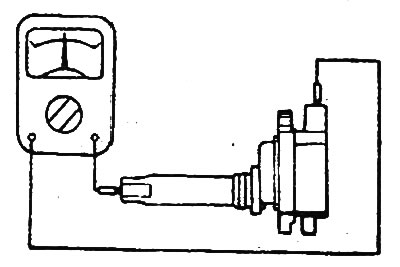

2. Мерење отпора секундарног намотаја намотаја за паљење.
Измерите отпор између терминала високог напона и терминала жице свећице на завојници за паљење.
- Називна вредност: приближно 12,1 кΩ

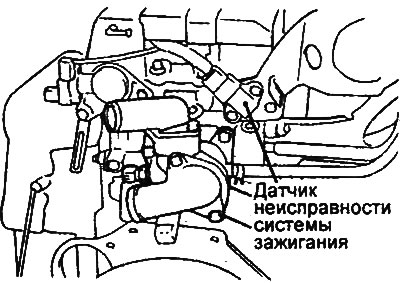

3. Провера сензора неисправности система паљења.
Напомена: За тестирање треба користити аналогни мултиметар.
- А) Проверите отпор између терминала "1" I "2" конектор сензора.
- Називна вредност: 0,1 ома или мање
- б) Ако је измерена вредност већа од дозвољене вредности, замените склоп сензора.
