Verificarea starii tehnice
1. Opriți contactul.
2. Deconectați conectorii 1 sau 2 ai senzorului.
3. Măsurați rezistența dintre semnalul de ieșire IATS și «mase» senzor.
4. Verificați dacă rezistența se încadrează în specificație.
Retragere
Senzor temperatură aer admis 1 (IATS)
1. Rotiți cheia de contact în poziție «OFF» și deconectați negativul (-) firul bateriei.

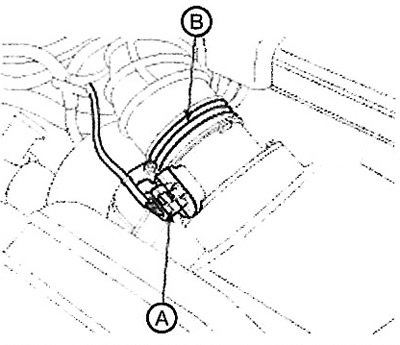

2. Deconectați conectorul (A) senzorul de temperatură a aerului de admisie 1 și scoateți clema (ÎN).
3. Întoarceți șuruburile de fixare și scoateți indicatorul 1 al temperaturii aerului de admisie.
Senzor de temperatură aer admis 2 (IATS)
1. Rotiți cheia de contact în poziție «OFF» și deconectați negativul (-) firul bateriei.
2. Deconectați conectorul și scoateți senzorul 2 (A) temperatura aerului de admisie.
Instalare
Atenţie.
- Strângeți șuruburile de fixare a componentelor la cuplul corect.
- Aveți grijă să nu scăpați componenta. În cazul unei căderi, componenta trebuie verificată cu atenție înainte de instalare.
Instalarea se efectuează în ordinea inversă a demontării.
Notă:
- Șurub de fixare a manometrului de 1 temperatură a aerului absorbit (IATS): 3,9 - 5,9 Nm.
- Șurub de fixare a unui guler al manometrului 1 de temperatură a aerului aspirat (IATS): 2,9-4,9 Nm.
- Montare pentru senzorul de temperatură a aerului admis 2 (IATS): 19,6-29,4 Nm.
Înlocuire
Atenţie. După înlocuirea senzorului de temperatură a aerului de admisie 1, urmați procedura «Component Change Routine» (Program de înlocuire a componentelor). În caz contrar, poate să apară o defecțiune legată de caracteristicile motorului sau de controlul eșapamentului și să rămână până când datele despre noua componentă sunt înregistrate în unitatea de comandă a motorului.
1. Opriți contactul.
2. Conectați scanerul sistemului de diagnosticare (GDS) la priza de diagnosticare (DLC).
3. Porniți contactul.
4. Selectați «Vehicle, Model year, Engine, System» (mașină, an model, motor, sistem).
5. Selectați «Vehicle S/W Management» (Controlul software al vehiculului).
6. Selectați «Component Change Routine» (Program de înlocuire a componentelor).
7. Selectați "INTAKE AIR TEMPERATURE SENSOR CHANGE" (Înlocuirea senzorului de temperatură a aerului de admisie).
8. Urmați procedura conform instrucțiunilor de pe ecran.
