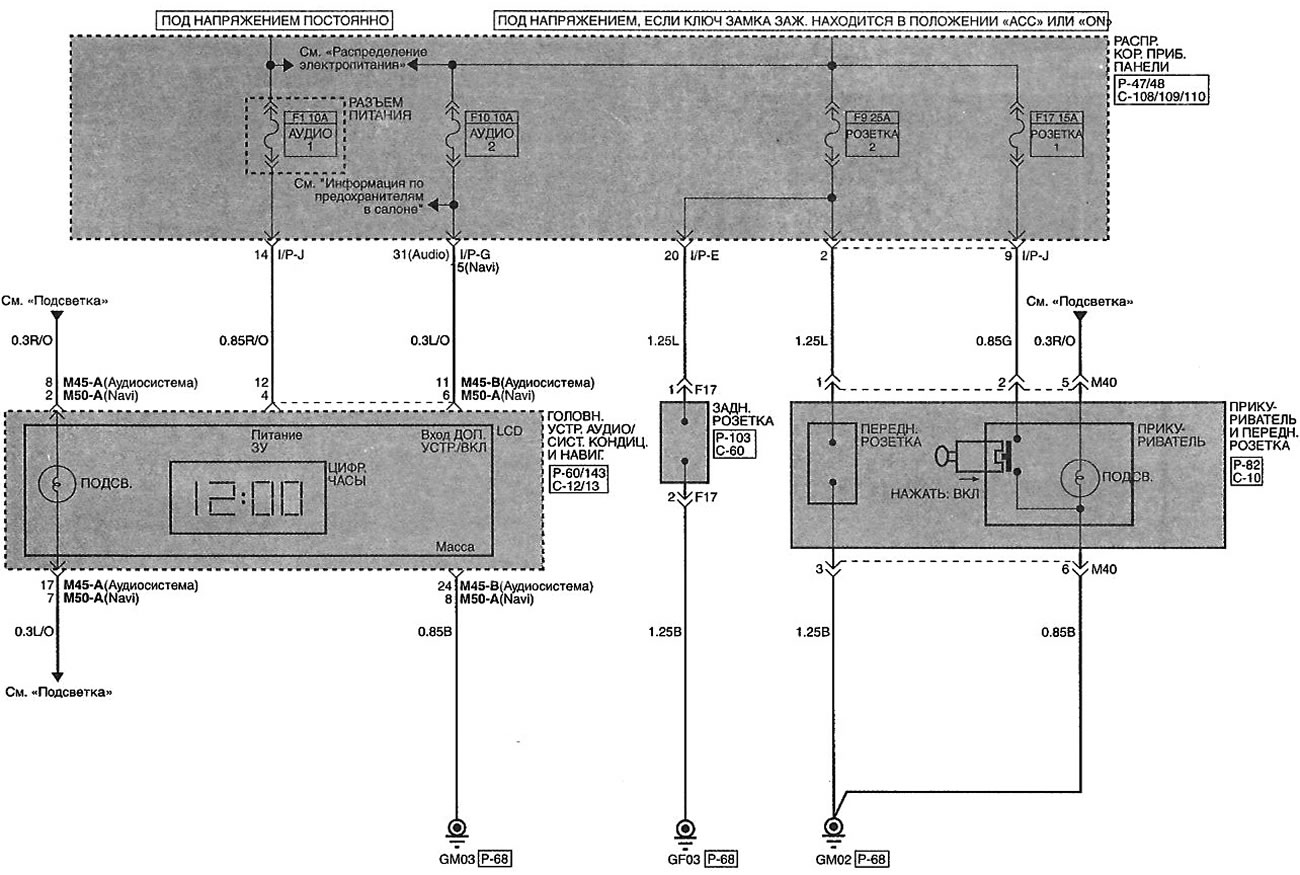

Schemat połączeń zegara i zapalniczki
0
Zegar i zapalniczka
Открыть большую картинку в новой вкладке »
