Рис. 2.242. Схема соединений датчика температуры охлаждающей жидкости с ЭБУ
Условия запоминания кодов неисправностей
ЭБУ заносит в память код Р0116 и включает контрольную лампу неисправности системы управления двигателем, если фактическая рабочая характеристика датчика в течение 0,2 с в двух циклах вождения находится более чем на 20°С ниже кривой режима ЭБУ (определяемой количеством подаваемого топлива, окружающей температурой и временем работы двигателя). Данный код указывает на нехарактерную величину температуры охлаждающей жидкости, выдаваемую датчиком температуры охлаждающей жидкости или ЭБУ. ЭБУ выдает код Р0117 и включает контрольную лампу неисправности системы управления двигателем, если в течение 0,2 с в двух циклах вождения выдает датчик температуры охлаждающей жидкости значение температуры ниже –45°С.
ЭБУ выдает код Р0118 и включает контрольную лампу неисправности системы управления двигателем, если в течение 0,2 с в двух циклах вождения датчик температуры охлаждающей жидкости выдает значение температуры выше 140°С.

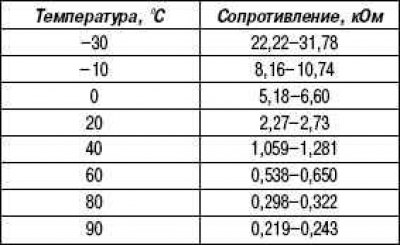

Примечание. Сопротивление ДТОЖ изменяется в зависимости от температуры следующим образом:
- 5900 Ом при 0°С;
- 2500 Ом при 20°С;
- 300 Ом при 80°С.
Проверка
Снимите датчик температуры охлаждающей жидкости с впускного трубопровода.

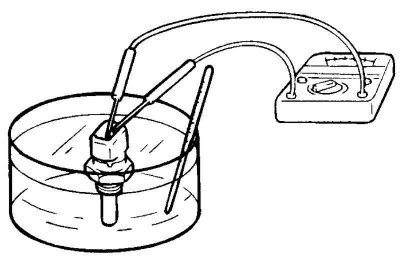

Рис. 2.243. Проверка сопротивление датчика температуры охлаждающей жидкости
Проверьте сопротивление датчика, погрузив его чувствительный элемент в горячую воду (рис. 2.243).
При отклонении сопротивления от нормы замените датчик.
Установка
Нанесите на резьбовую часть датчика герметик LOCTITE 962T или аналогичный.
Заверните датчик температуры охлаждающей жидкости и затянитеь его указанным моментом.
Момент затяжки датчика температуры охлаждающей жидкости: 15–20 Н·м.
