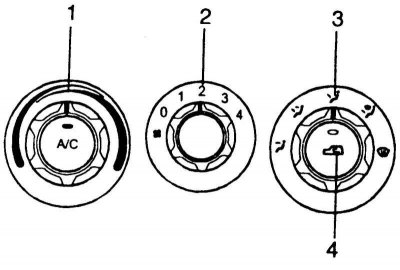

Rizs. 1.72. A szellőzőrendszer vezérlőpultja kerek gombokkal: 1 – gomb a levegő hőmérsékletének beállításához; 2 – ventilátor üzemmódok kapcsolója; 3 – szellőztetési mód választó kapcsoló; 4 – levegőbeszívási mód kiválasztó gomb
Ventilátor üzemmód kapcsoló

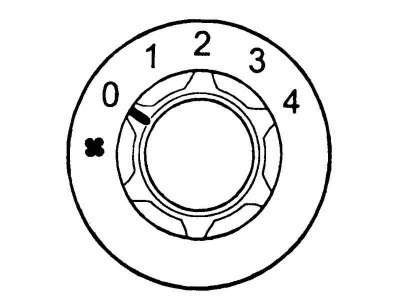

Rizs. 1.73. Ventilátor üzemmód kapcsoló
Ez a kapcsoló a ventilátor be- és kikapcsolására, valamint a ventilátor sebességének kiválasztására szolgál. A ventilátor fordulatszáma, és így a szellőzőrendszerből kiáramló levegő mennyisége manuálisan módosítható a kapcsoló állások közötti elforgatásával «1» És «4».
Légbeszívás üzemmódválasztó gomb

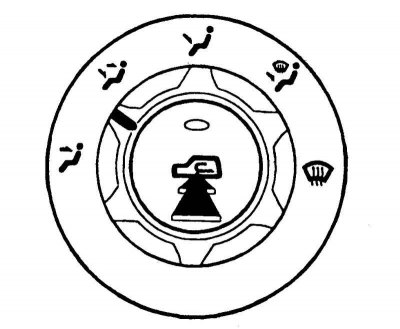

Rizs. 1.74. Légbeszívás üzemmódválasztó gomb
Ezzel a kapcsolóval lehet váltani a szellőztetési módokat a frisslevegő-bevitel és a recirkulációs üzemmód között. A szellőztetési módok megváltoztatásához (kültéri levegő szívó üzemmód, levegő keringtetés üzemmód) kattintson erre a gombra.
Friss levegő beszívási mód - a gomb ellenőrző lámpája kialszik.
Levegőkeringetés üzemmód - a gomb ellenőrző lámpája világít.
Kültéri levegő beszívó üzemmódban («FRESH») külső levegő jut be a jármű belsejébe, fűtve vagy hűtve, az egyéb funkciók kiválasztásától függően.
Levegőkeringetés üzemmódban («RECIRCULATION») a jármű belsejében a levegőt keringtetik, és a többi funkciótól függően fűtik vagy hűtik.
Jegyzet. Figyelembe kell venni, hogy a levegőkeringetés üzemmód hosszú távú használata a szélvédő és az oldalsó ablakok bepárásodását, valamint a jármű belsejében lévő levegő elhasználódását okozhatja.
Amikor a gyújtáskulcs a pozícióban van «ON» («Tovább»), az üzemmód automatikusan lesz (a kapcsoló helyzetétől függetlenül). Ez normális.
Szellőztetés üzemmód választó kapcsoló

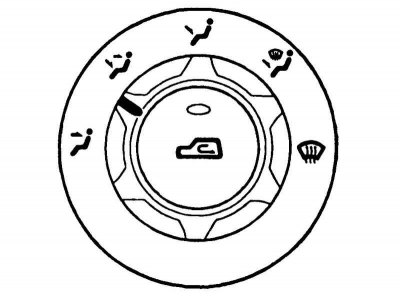

Rizs. 1.75. Szellőztetés üzemmód választó kapcsoló
Ezzel a kapcsolóval választhatja ki a légáramlás irányát a lábak felé, a szellőzőnyílásokon keresztül az utastérbe vagy a szélvédő felé. A szellőztetési módok jelzésére (a fej területére, a láb területére / a fej területére, a láb területére, a lábszárra / a szélvédőre és az oldalablak fűtésére; (a szélvédő és oldalsó ablakok fűtésére) öt karaktert használnak.
A fej területére

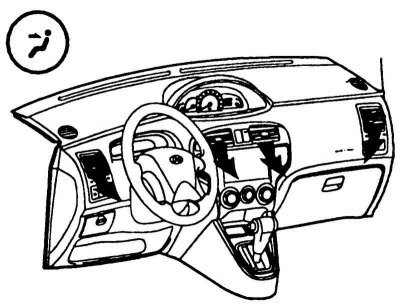

Rizs. 1.76. Fejfúvás mód
A terelőkön átáramló levegő belép az autó felső részébe.
A lábak / a fej területére

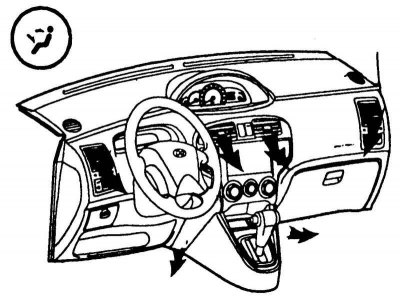

Rizs. 1.77. Légáramlás üzemmód a láb területén / a fej területén
A levegő a terelőkön keresztül jut be az autó belső részébe és a lábrészbe. Ez lehetővé teszi, hogy a légterelőkön keresztül egyidejűleg meleg levegő kerüljön a lábakba, és ne a fűtött vagy enyhén felmelegített levegő a terelőkön keresztül a kabin felső részébe kerüljön.
A láb területére

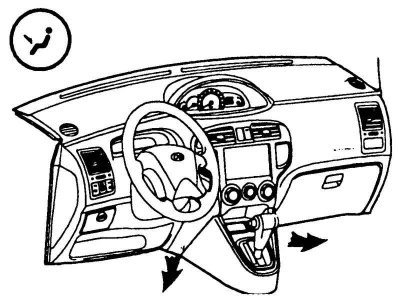

Rizs. 1.78. Lábfúvó üzemmód
A levegő csak a láb területén jut be.
A lábrészhez / a fűtött szélvédőhöz és az oldalsó ablakok szellőzőnyílásaihoz

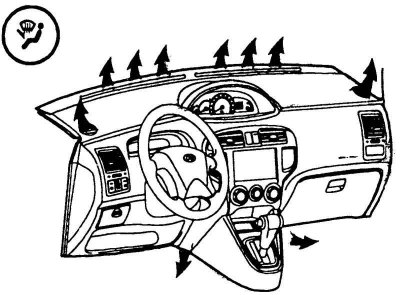

Rizs. 1.79. Fújási mód a lábak környékén / a fűtött szélvédő és oldalsó ablakok terelőire
A levegő a lábtérben lévő terelőkön, valamint a szélvédőn és az ajtóablakokon keresztül jut be.
Az üzemmód kiválasztásakor «a lábrészhez / a szélvédőre és az oldalablak fűtésére» a légkondicionáló automatikusan bekapcsol, és a külső levegő beszívási mód be van állítva («FRESH»).
A szélvédőre és az oldalsó ablakok fűtésére

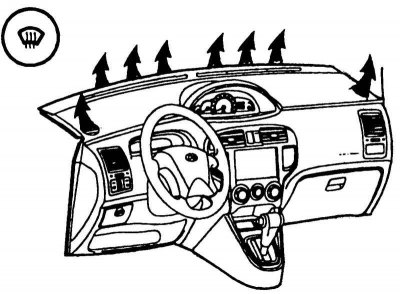

Rizs. 1.80. Légfúvó üzemmód szélvédőfűtéshez és oldalsó ablakok szellőzőnyílásaihoz
A levegő bejut a szélvédőbe és az ajtó ablakaiba. Ha ezt az üzemmódot választja, a légkondicionáló automatikusan bekapcsol, és a külső levegő beszívása módba kerül («FRESH»).
Levegő hőmérséklet beállító gomb

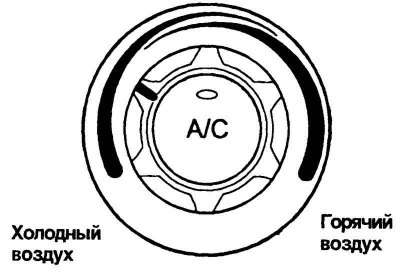

Rizs. 1.81. Levegő hőmérséklet beállító gomb
Ezzel a gombbal lehet be- és kikapcsolni a fűtést, és kiválasztani a kívánt levegő hőmérsékletet.
