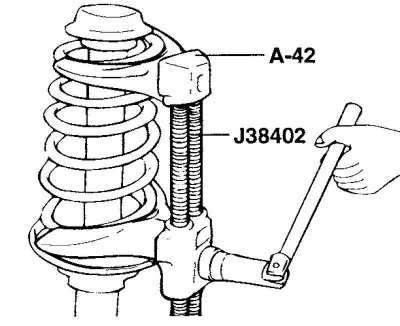

Riža. 4.19. Kompresija opruge amortizera
S posebnim alatom (J38402, A-42) stisnite oprugu opruge tako da udar na čašice opruge bude minimalan (riža. 4.19).
Bilješka. Nemojte koristiti pneumatske alate (udarni ključ).
Otpustite maticu na gornjem kraju šipke amortizera.
Uklonite prigušni nosač amortizera, gornju čašicu opruge, oprugu i zaštitni prtljažnik sa sklopa prednjeg amortizera.
Ispitivanje
Provjerite ima li ležaja amortizera istrošenosti ili oštećenja.
Provjerite ima li gumenih dijelova oštećenja ili dotrajalosti.
Provjerite ima li opruga istrošenosti ili deformacije (progib i smanjenje krutosti).

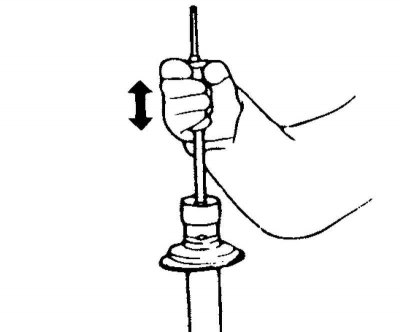

Riža. 4.20. Provjera amortizera
Provjerite ima li amortizera abnormalnog otpora na kretanje šipke i vanjske buke (riža. 4.20).
Rack Disposal
Izvucite polugu amortizera dok se ne zaustavi.

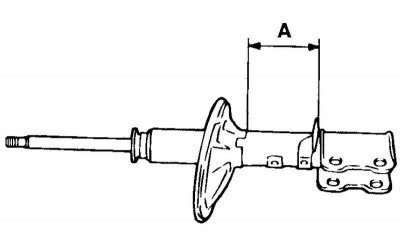

Riža. 4.21. Otvor za plin
Izbušite rupu na označenom mjestu «A» na slici 4.21, i ispustite plin iz amortizera.
Pažnja! Sam plin je bezopasan, ali kada izađe iz rupe, strugotine zaostale nakon bušenja mogu izletjeti van, stoga budite oprezni.
Skupština

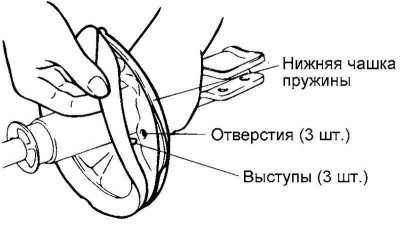

Riža. 4.22. Ugradnja donjeg odstojnika opruge
Postavite donji odstojnik opruge tako da jezičci na njemu budu poravnati s rupama u donjoj čašici opruge (riža. 4.22).
Ugradite zaštitni poklopac na amortizer.
S posebnim alatom (J38402, A-42) stisnuti oprugu.
Nakon što je opruga potpuno stisnuta, postavite je na amortizer.
Bilješka. Postavite oprugu tako da se identifikacijska oznaka nalazi na bočnoj strani zgloba upravljača.

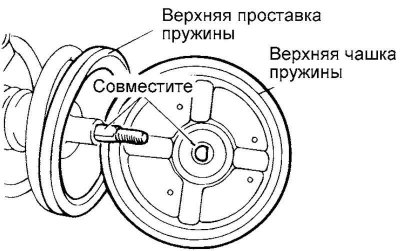

Riža. 4.23. Ugradnja gornje opružne čašice i nosača prigušne opruge
Produžite polugu amortizera dok se ne zaustavi, postavite gornju opružnu čašicu i potporni sklop prigušenja opruge (riža. 4.23).
Bilješka. Poravnajte ravni dio D-rupe gornje opružne čašice s ravnim dijelom bez navoja prigušne šipke.

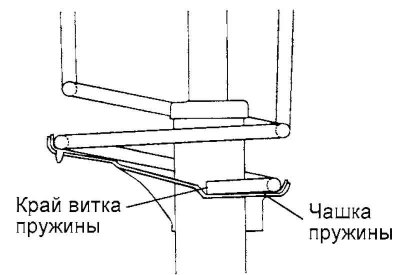

Riža. 4.24. Oznake poravnanja zavojnice opruge
Poravnajte gornji i donji navoj opruge s odgovarajućim urezima na gornjoj i donjoj opružnoj čašici opruge, zatim privremeno zategnite samosigurnosnu maticu (riža. 4.24).
Uklonite specijalni alat.
Zategnite samosigurnosnu maticu na nominalni moment od 50–70 Nm.
Nanesite propisanu mast na ležaj amortizera i postavite zaštitnu kapicu.
Pažnja! Budite oprezni pri nanošenju maziva kako ne biste dospjeli na gumeni dio prigušnog nosača.
Preporučena mast: MS511-11 ili ekvivalent.
