Праверка тэхнічнага стану
Праверце форму сігналу датчыка каленчатага вала (CKPS) і датчыка размеркавальнага вала (CMPS) з дапамогай сканара дыягнастычнай сістэмы (GDS).
Зняцце
Увага. Не здымайце датчык становішча размеркавальнага вала падчас працы рухавіка ці адразу пасля яго прыпынку, паколькі гэта можа прывесці да апёку ў выніку выкіду гарачага маторнага масла.
1. Павярніце ключ запальвання ў становішча «OFF» і адлучыце адмоўны (-) провад ад акумулятарнай батарэі.

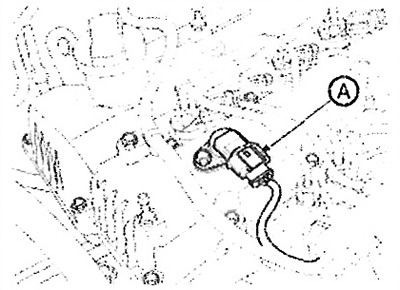

2. Адлучыце раз'ём (А) датчыка становішча размеркавальнага вала.
3. Зніміце датчык становішча размеркавальнага вала.
Ўстаноўка
Увага.
- Зацягвайце ніты мацавання кампанента да патрабаванага моманту.
- Выконвайце асцярожнасць, каб не выпусціць кампанент. У выпадку падзення кампанент неабходна старанна праверыць перад усталёўкай.
- Вышмаруйце ўшчыльняльнае кольца астуджальнай вадкасцю.
- Выконвайце асцярожнасць, каб не пашкодзіць ушчыльняльнае кольца.
- Акуратна ўсталюеце датчык.
- Выконвайце асцярожнасць, каб не пашкодзіць корпус і раз'ём датчыка.
Устаноўка выконваецца ў парадку, зваротным зняцці.
Заўвага: Момант зацяжкі: Болт мацавання датчыка становішча размеркавальнага вала: 7,8 - 11,8 Нм.
