Мал. 3.43. Кампаненты механізма пераключэння перадач
Зняцце
Зніміце падлогавую кансоль у зборы.
Зніміце шплінты і фіксатары трасоў кіравання КПП са боку рычага пераключэння перадач.
Зніміце рычаг пераключэння перадач у зборы.
Адкруціце ніты і зніміце прамежкавы кранштэйны трасоў кіравання КПП на перагародцы маторнага адсека.
Зніміце шплінты і фіксатары трасоў кіравання КПП (з боку каробкі перадач).

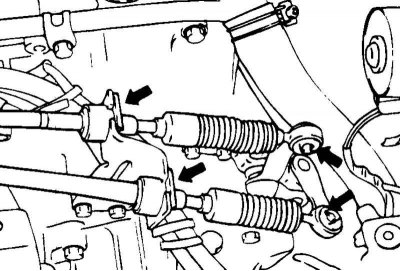

Мал. 3.44. Трасы выбару і пераключэнні перадач
Зніміце трасы выбару і пераключэнні перадач (мал. 3.44).
Праверка
Праверце працаздольнасць троса выбару перадач і адсутнасць яго пашкоджанняў.
Праверце працаздольнасць троса пераключэння перадач і адсутнасць яго пашкоджанняў.
Праверце пылавікі трасоў кіравання КПП на адсутнасць пашкоджанняў.
Праверце кожную ўтулку на адсутнасць зносу, ізаляцыі, заедания, абцяжаранага перасоўвання або пашкоджанняў.
Праверце спружыну на адсутнасць зносу ці пашкоджанняў.
Зборка
Усталюйце рычаг пераключэння перадач у зборы.
Усталюйце трос выбару перадач і трос пераключэння перадач.
