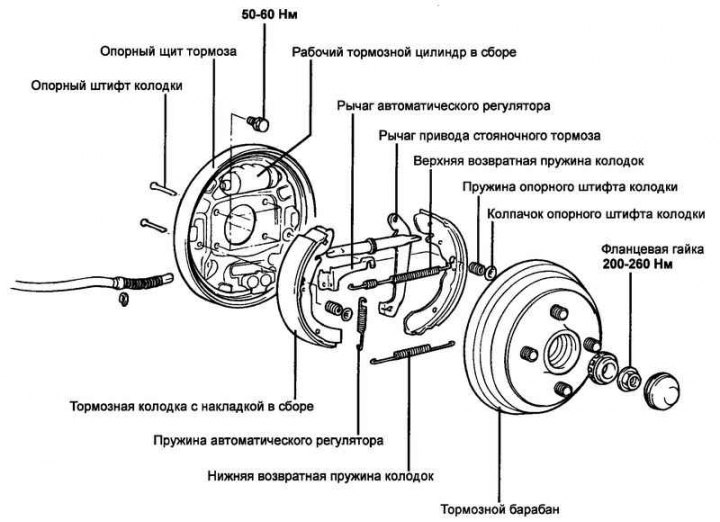

Ориз. 6.42. Задни барабанни спирачки
Оттегляне
Свалете задното колело.

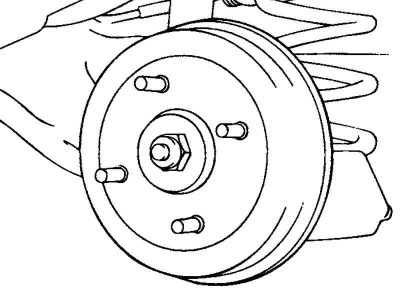

Ориз. 6.43. Главина на задното колело
Развийте закрепващата гайка и свалете главината заедно със спирачния барабан (ориз. 6.43).
Отстранете долната възвратна пружина и пружините за фиксиране на обувката.

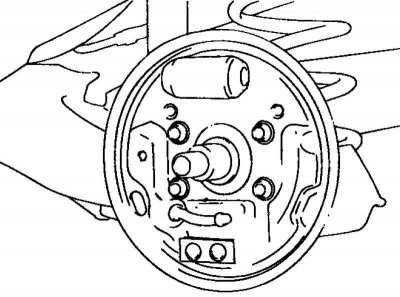

Ориз. 6.44. Спирачни накладки и регулатор
Отстранете спирачните накладки и регулатора (ориз. 6.44).
Преглед

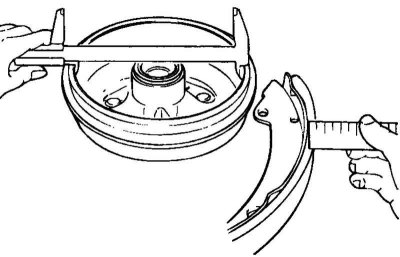

Ориз. 6.45. Измерване на дебелината на спирачните накладки
Измерете дебелината на спирачните накладки (ориз. 6.45).
Номинална дебелина на подложката: 5,14 мм.
Максимална дебелина на подложката: 1,5 мм.

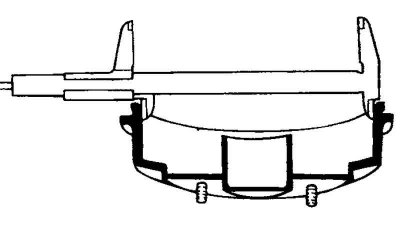

Ориз. 6.46. Измерване на вътрешния диаметър на спирачния барабан
Измерете вътрешния диаметър на спирачния барабан (ориз. 6.46).
Проверете изтичането на спирачния барабан.

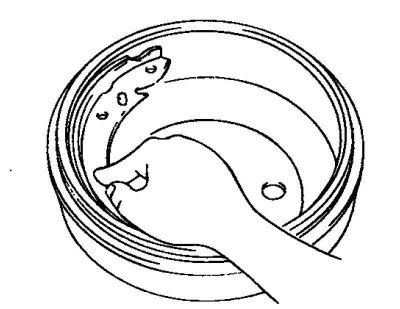

Ориз. 6.47. Проверка на пълното прилягане на спирачните накладки и барабана
Проверете пълнотата на контакта между накладката и спирачния барабан (ориз. 6.47).

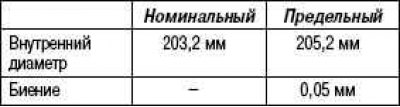

Вътрешен диаметър и гранично биене на спирачния барабан
Инсталация

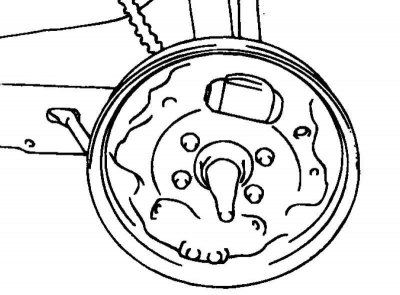

Ориз. 6.48. Точки за смазване
Нанесете специална грес върху местата, посочени на фигурата (ориз. 6.48).

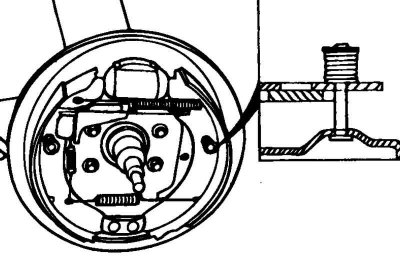

Ориз. 6.49. Диаграма за монтаж на фиксираща пружина
Монтирайте фиксиращия щифт и пружината на спирачната челюст (ориз. 6.49).

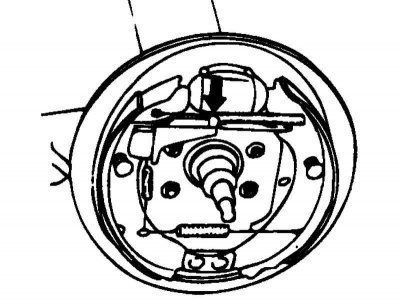

Ориз. 6.50. Горен монтаж на възвратна пружина
Натиснете връзката и монтирайте горната възвратна пружина (ориз. 6.50).
След сглобяването натиснете няколко пъти лоста на ръчната спирачка.
